变压器保护比率差动试验方法

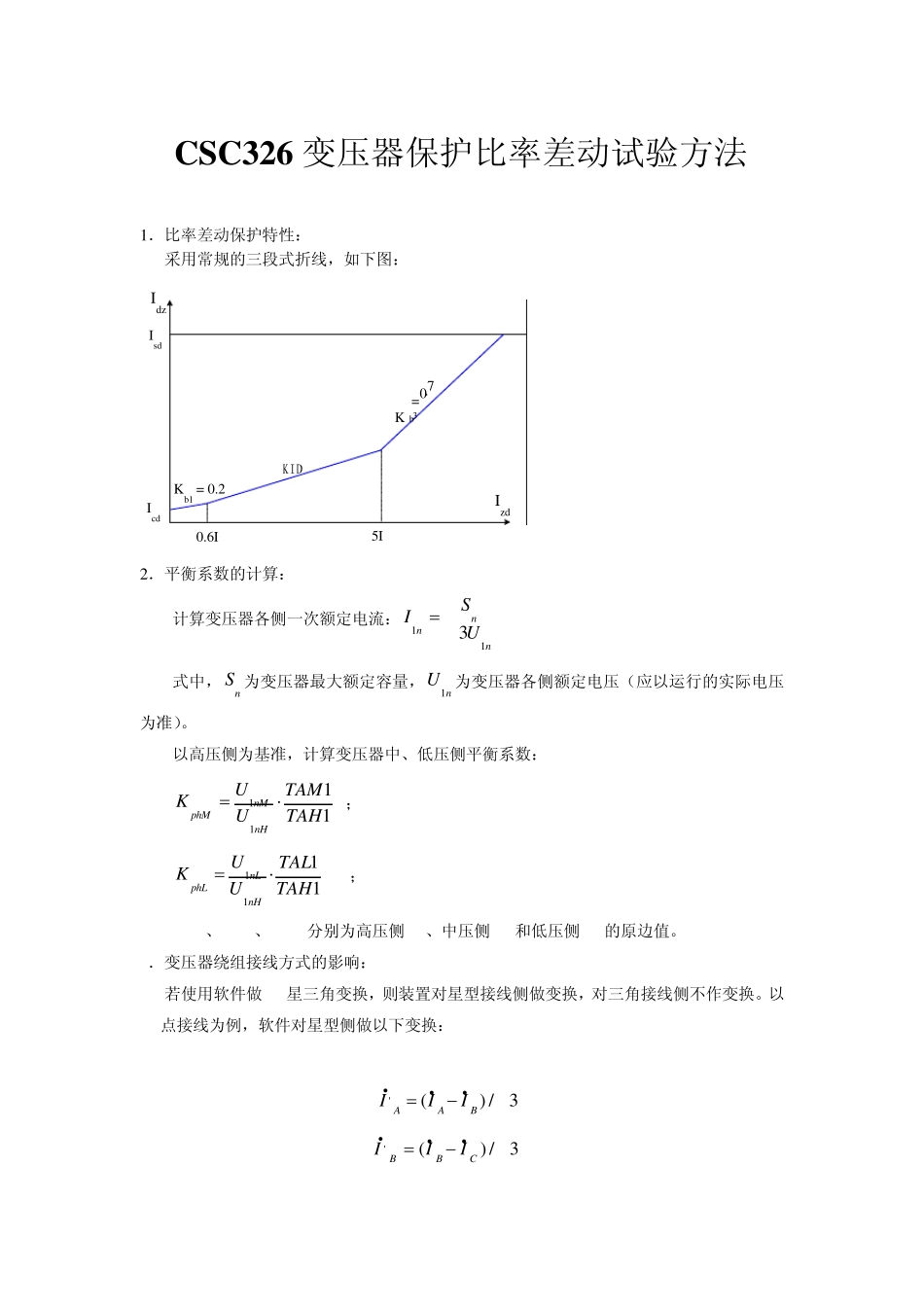

CSC326 变压器保护比率差动试验方法 1．比率差动保护特性： 采用常规的三段式折线，如下图： KID0.6Ie5IeIsdIcdKb1 = 0.2K b3= 0.7IdzIzd 2．平衡系数的计算： 计算变压器各侧一次额定电流：nnnUSI113 式中，nS 为变压器最大额定容量，nU1 为变压器各侧额定电压（应以运行的实际电压为准）。 以高压侧为基准，计算变压器中、低压侧平衡系数： 1111TAHTAMUUKnHnMphM ； 1111TAHTALUUKnHnLphL ； TAH1、TAM1、TAL1分别为高压侧TA、中压侧TA和低压侧TA的原边值。 3．变压器绕组接线方式的影响： 若使用软件做 TA星三角变换，则装置对星型接线侧做变换，对三角接线侧不作变换。以11点接线为例，软件对星型侧做以下变换： 3/)('BAAIII 3/)('CBBIII 3/)('ACCIII 式中，AI、BI、CI为Y侧TA二次电流，AI'、BI'、CI'为Y侧校正后的各相电流。其它接线方式可以类推。装置中可通过“变压器接线方式”控制字以及“接线方式钟点数”定值来选择接线方式。 差动电流与制动电流的相关计算，都是在电流相位校正和平衡补偿后的基础上进行。 4．动作电流和制动电流的计算方法 动作电流和制动电流的计算方法如下： 11max121NiizdNiidzIIIII 式中：maxI为所有侧中最大的相电流，11NiiI 为其它侧（除最大相电流侧）相电流之和。 5．动作判据 比率差动保护的动作判据如下： zdecdebeeezdbdzezdecdebezddzezdcdzdbdzIIIIKIIKIDIIKIIIIIIKIIKIDIIIIIKI56.0)6.05()5(56.06.0)6.0(6.01311 其中： cdI为差动保护电流定值，dzI为动作电流，zdI为制动电流，1bK为第一段折线的斜率（固定取 0.2），KID为第二段折线的斜率其值等于比例制动系数定值，3bK为第三段折线的斜率（固定取 0.7）。 程序中按相判别，任一相满足以上条件时，比率差动保护动作。比率差动保护经过励磁涌流判别、TA断线判别(可选择)后出口。 6．试验方法 注意：以下各电流量全部是向量，为了计算的方便，把各电流的相位都设置为0 度或180 度。这样就可以以正负号来表示和计算。 整体思想是选取若干个制动电流Izd，然后计算出对应比率曲线上的动作电流Idz。找初始点，(Izd, Idz-M),然后通过控制外接的电流，固定制动电流Izd，逐渐增加动作电流，直至保护动作，记录数据，并在图纸上描点。鉴于大多数实验仪只能提...
