变压器保护装置试验标准化作业指导书

变压器保护装置试验标准化作业指导书_第1页
1/12
变压器保护装置试验标准化作业指导书_第2页
2/12
变压器保护装置试验标准化作业指导书_第3页
3/12

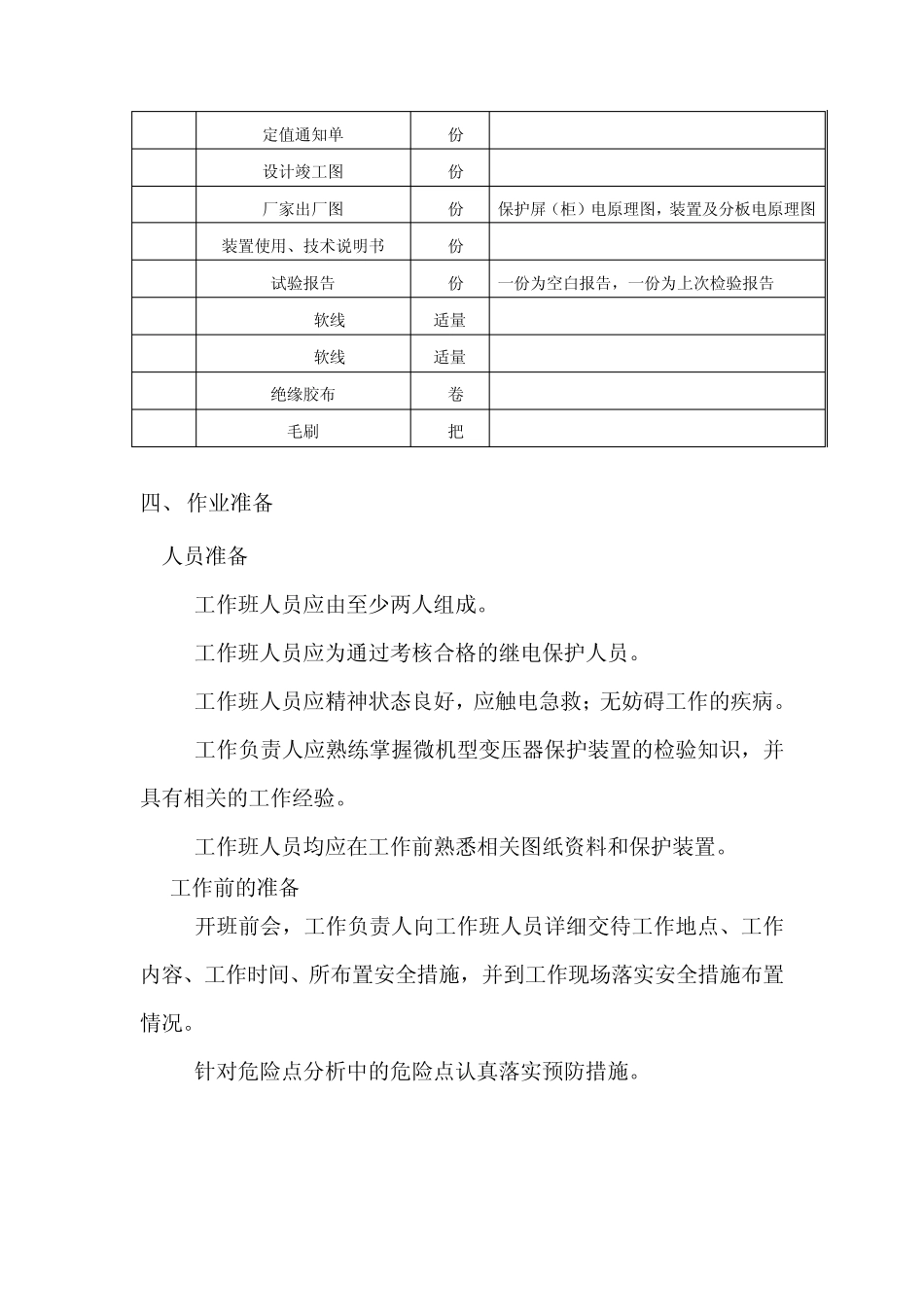

变压器保护装置试验标准化作业指导书(试行) 一、 适用范围 本作业指导书适应于电力变压器保护装置的交接、预防性试验。 二、 引用的标准和规程 GB/T 14285-1993《继电保护和安全自动装置技术规程》 DL-408-91 《电业安全工作规程》(发电厂和变电所电气部分) DL/T 587-1996 《微机继电保护装置运行管理规程》 DL/T 770-2001 《微机变压器保护装置通用技术条件》 三、 试验仪器、仪表及材料 1.试验所需仪器及仪表: 序号 试验所用设备 数量 备注 1 微机三相继电保护测试仪 1套 2 模拟断路器 1套 3 电源盘 1 块 4 试验用导线 1套 包括短接线 5 1000V兆欧表 1块 6 万用表 1块 要求内阻在 2000Ω 以上 7 个人工具 1套 2. 试验所需资料及材料: 序号 试验所用资料及材料 数量 备注 DL/T 478-2001 《静态继电保护及安全自动装置通用技术条件》 1 定值通知单 1份 2 设计竣工图 1份 3 厂家出厂图 1份 保护屏(柜)电原理图,装置及分板电原理图 4 装置使用、技术说明书 1份 5 试验报告 2份 一份为空白报告,一份为上次检验报告 8 1.5mm2软线 适量 9 2.5mm2软线 适量 10 绝缘胶布 1卷 11 毛刷 2把 四、 作业准备 1.人员准备 1.1 工作班人员应由至少两人组成。 1.2 工作班人员应为通过考核合格的继电保护人员。 1.3 工作班人员应精神状态良好,应触电急救;无妨碍工作的疾病。 1.4 工作负责人应熟练掌握微机型变压器保护装置的检验知识,并具有相关的工作经验。 1.5 工作班人员均应在工作前熟悉相关图纸资料和保护装置。 2. 工作前的准备 2.1 开班前会,工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、所布置安全措施,并到工作现场落实安全措施布置情况。 2.2 针对危险点分析中的危险点认真落实预防措施。 五、 安全措施 1. 保证安全的组织措施 1.1 正确履行工作票制度:填写第一种工作票一式两份,内容应正确清晰。开工前,所有安全措施应一次做完,并由工作许可人会同工作负责人检查现场的安全措施。工作负责人、工作许可人任何一方不得擅自变更安全措施。工作在有效期内未完成的,应办理延期手续。 1.2 正确履行工作监护制度:完成工作许可手续后,工作负责人应向工作班人员交待现场安全措施、注意事项,填写二次设备及回路工作安全技术措施单,认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。...
