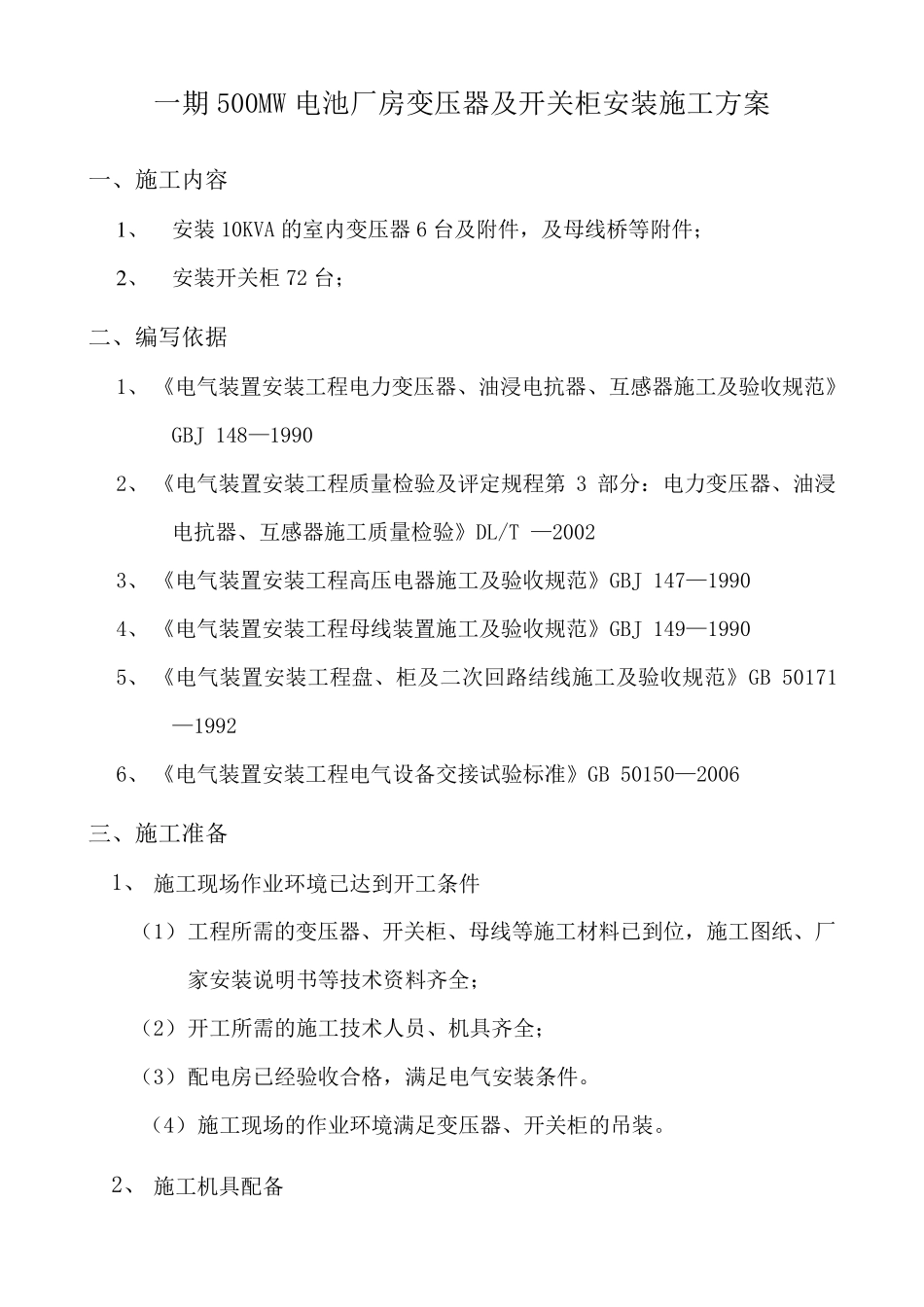

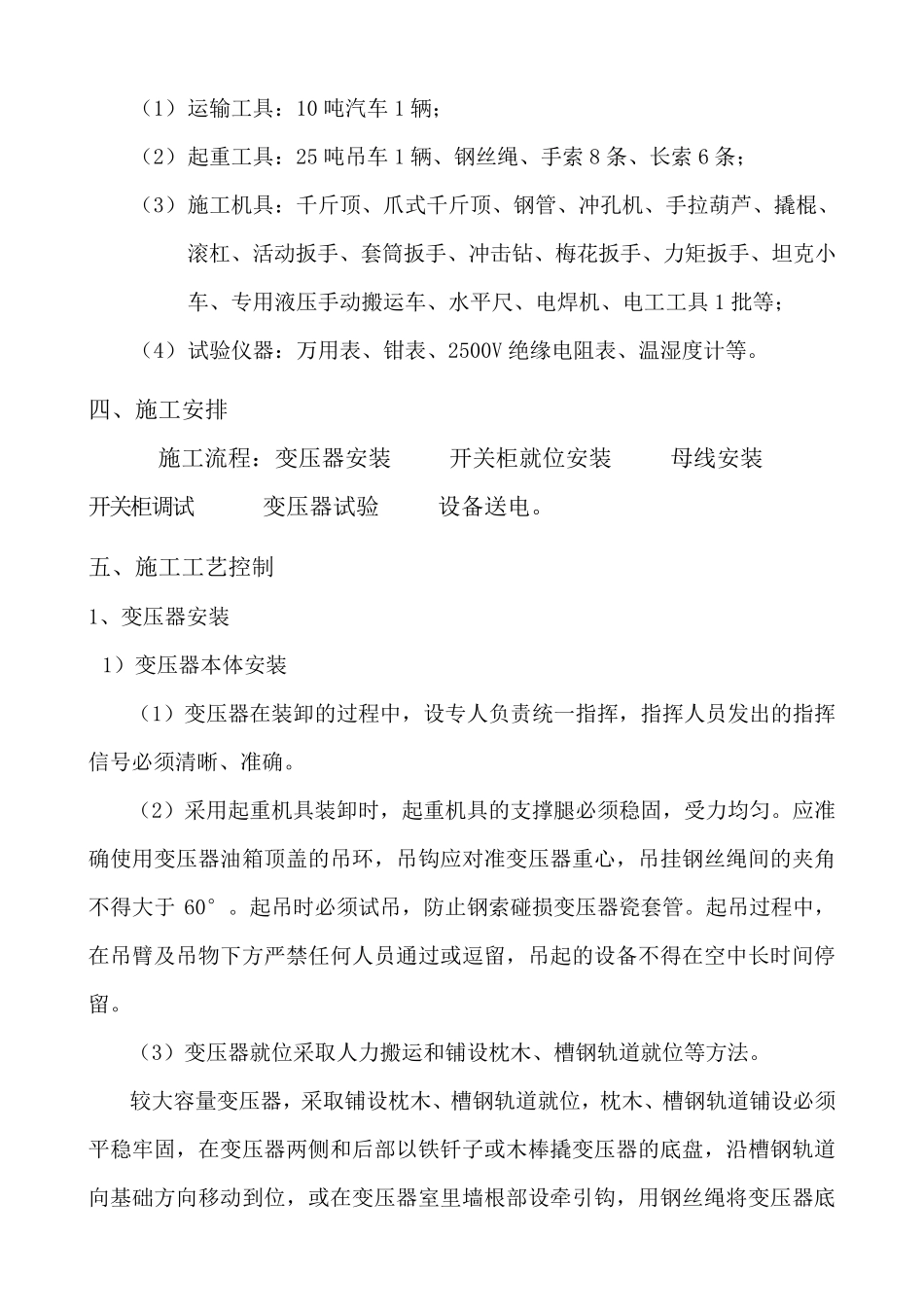

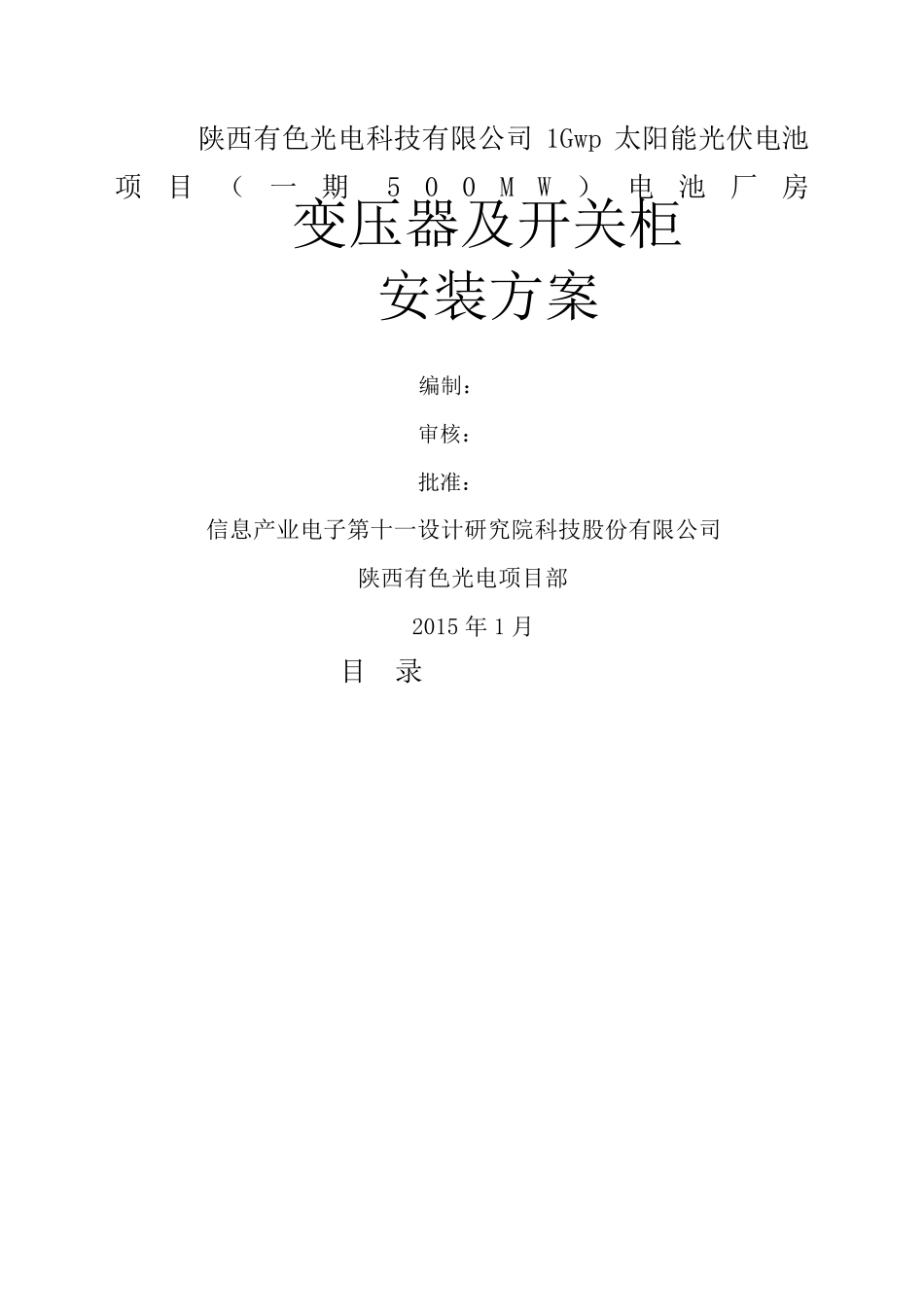

陕西有色光电科技有限公司1Gwp 太阳能光伏电池项目（一期500MW）电池厂房 变压器及开关柜 安装方案 编制： 审核： 批准： 信息产业电子第十一设计研究院科技股份有限公司 陕西有色光电项目部 2015 年 1 月 目 录 一期500MW 电池厂房变压器及开关柜安装施工方案 一、施工内容 1、 安装10KVA 的室内变压器6 台及附件，及母线桥等附件； 2、 安装开关柜72 台； 二、编写依据 1、 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—1990 2、 《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T —2002 3、 《电气装置安装工程高压电器施工及验收规范》GBJ 147—1990 4、 《电气装置安装工程母线装置施工及验收规范》GBJ 149—1990 5、 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—1992 6、 《电气装置安装工程电气设备交接试验标准》GB 50150—2006 三、施工准备 1、 施工现场作业环境已达到开工条件 （1） 工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全； （2） 开工所需的施工技术人员、机具齐全； （3） 配电房已经验收合格，满足电气安装条件。 （4） 施工现场的作业环境满足变压器、开关柜的吊装。 2、 施工机具配备 （ 1） 运 输 工 具 ： 10 吨 汽 车 1 辆 ； （ 2） 起 重 工 具 ： 25 吨 吊 车 1 辆 、 钢 丝 绳 、 手 索 8 条 、 长 索 6 条 ； （ 3） 施 工 机 具 ： 千 斤 顶 、 爪 式 千 斤 顶 、 钢 管 、 冲 孔 机 、 手 拉 葫 芦 、 撬 棍 、滚 杠 、 活 动 扳 手 、 套 筒 扳 手 、 冲 击 钻 、 梅 花 扳 手 、 力 矩 扳 手 、 坦 克 小车 、 专 用 液 压 手 动 搬 运 车 、 水 平 尺 、 电 焊 机 、 电 工 工 具 1 批 等 ； （ 4） 试 验 仪 器 ： 万 用 表 、 钳 表 、 2500V 绝 缘 电 阻 表 、 温 湿 度 计 等 。 四 、 施 工 安 排 施 工 流 程 ： 变 压 器 安 装 开 关 柜 就 位 安 装 母 线 安 装 开 关 柜 调 试 变 压 器 试 验 设 备 送 电 。 五 、 施 工 工 艺 控 制 1、 变 压 器 安 ...
