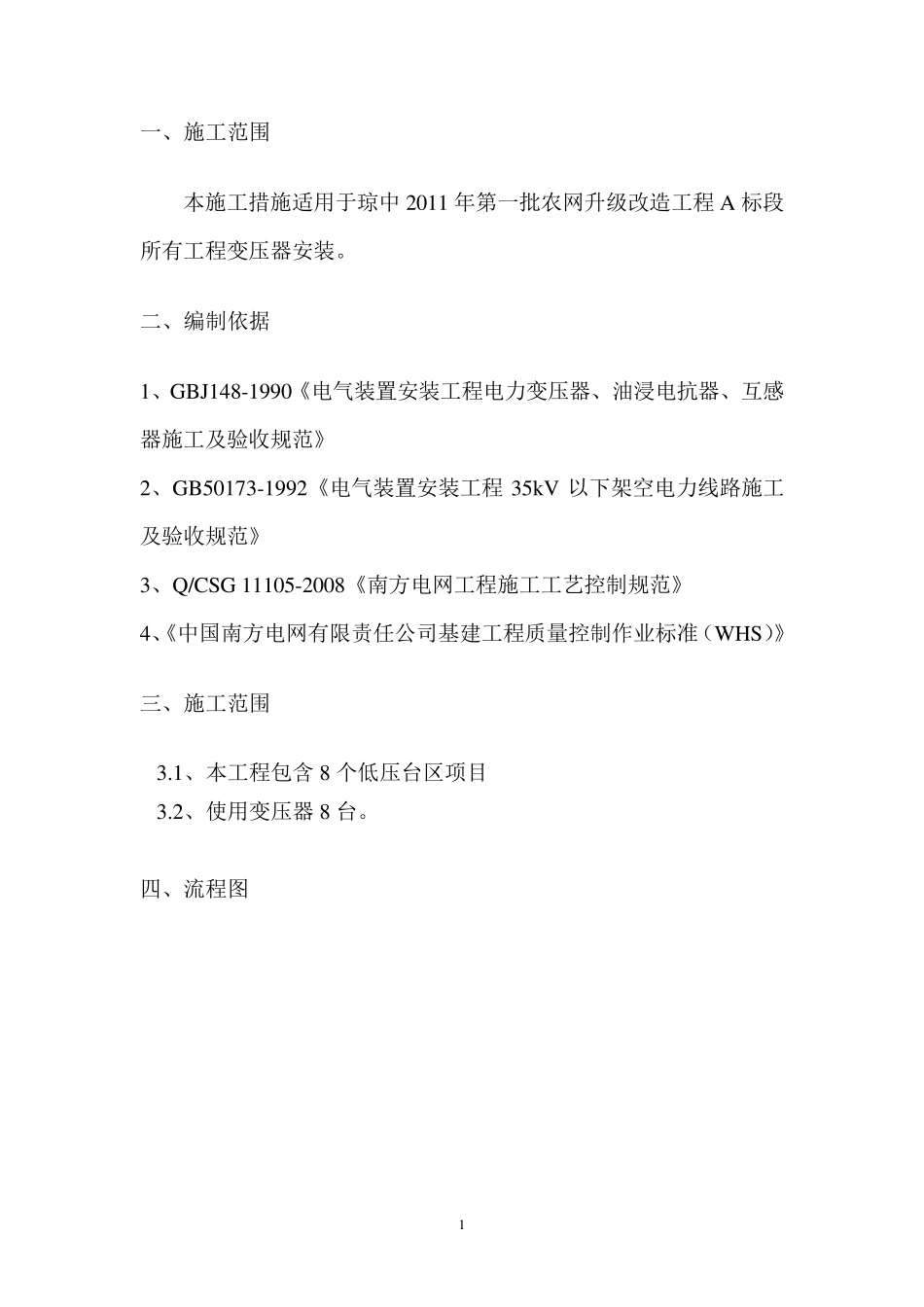

目 录 一、 施工范围 1 二、 编写依据 1 三、 工程概况 1 四、 流程图 1 五、 变压器的安装 2 六、 接地装置 5 七、 危险点分析 6 八、 WHS 点设置 7 1 一、施工范围 本施工措施适用于琼中 2011 年第一批农网升级改造工程 A 标段所有工程变压器安装。 二、编制依据 1、GBJ148-1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 2、GB50173-1992《电气装置安装工程 35kV 以下架空电力线路施工及验收规范》 3、Q/CSG 11105-2008《南方电网工程施工工艺控制规范》 4、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》 三、施工范围 3.1、本工程包含 8 个低压台区项目 3.2、使用变压器 8 台。 四、流程图 2 五、变压器的安装 变压器台架的安装，包括变压器的安装、跌落式熔断器及熔断开关的安装、避雷器的安装及引下线的安装。琼中地区农网升级改造，根据地形特点，以及南方雨水多、湿度大，全部变压器台架安装是使用双杆柱上式，主杆 190×12000 杆配副杆 150×10000 杆，或两根主杆 150×10000 杆；两杆之间不得跨越公路、人行道、水田、水沟等，两杆根开为 1.8m，便于今后维修作业。 施工条件 施工准备 台架安装 变压器安装 配套设备安装 一次接线 附件安装 质量检验 下接实验工序 3 5．1 变压器的安装 配电变压器采用柱上式安装，台架用两条槽钢固定于两电杆上，台架距地面高度要求达到2．7m，台架的水平倾斜不大于1／100，配电变压器安装 在两槽钢中，底部放置两根枕木，以防止配电变压器滑脱及槽钢与变压器产生振动。在变压器油箱顶部用直径不小于25znrn2 的钢绞线与两杆缠绕一圈，缠绕 方法为扭麻花的形式，再用花兰螺丝抽紧；变压器高压柱头加装防蛙罩，低压柱头出线用铜铝设备线夹与低压绝缘导线联接，并采用热收缩绝缘套管对裸露的导线部 分进行绝缘处理；在槽钢处悬挂“禁止攀登、高压危险”警告牌，在变压器油箱处悬挂“某某村农网台变”牌。 5．2 跌落式熔断器、熔断开关的安装 变压器的高、低侧引出线应分别装设熔断器，以保护配电变压器及方便于投切变压器。高压侧安装跌落式熔断器，熔断器的底部对地面的垂直高度不低于 4．5m，各相熔断器的水平距离不应小于0．5m，为了便于操作和熔丝熔断后熔丝管能顺利跌落下 来 ，跌落式熔断器的轴 线应与地面垂直线成 15。～ 30~倾 角 。低压侧熔断开关的底部对地面的...
