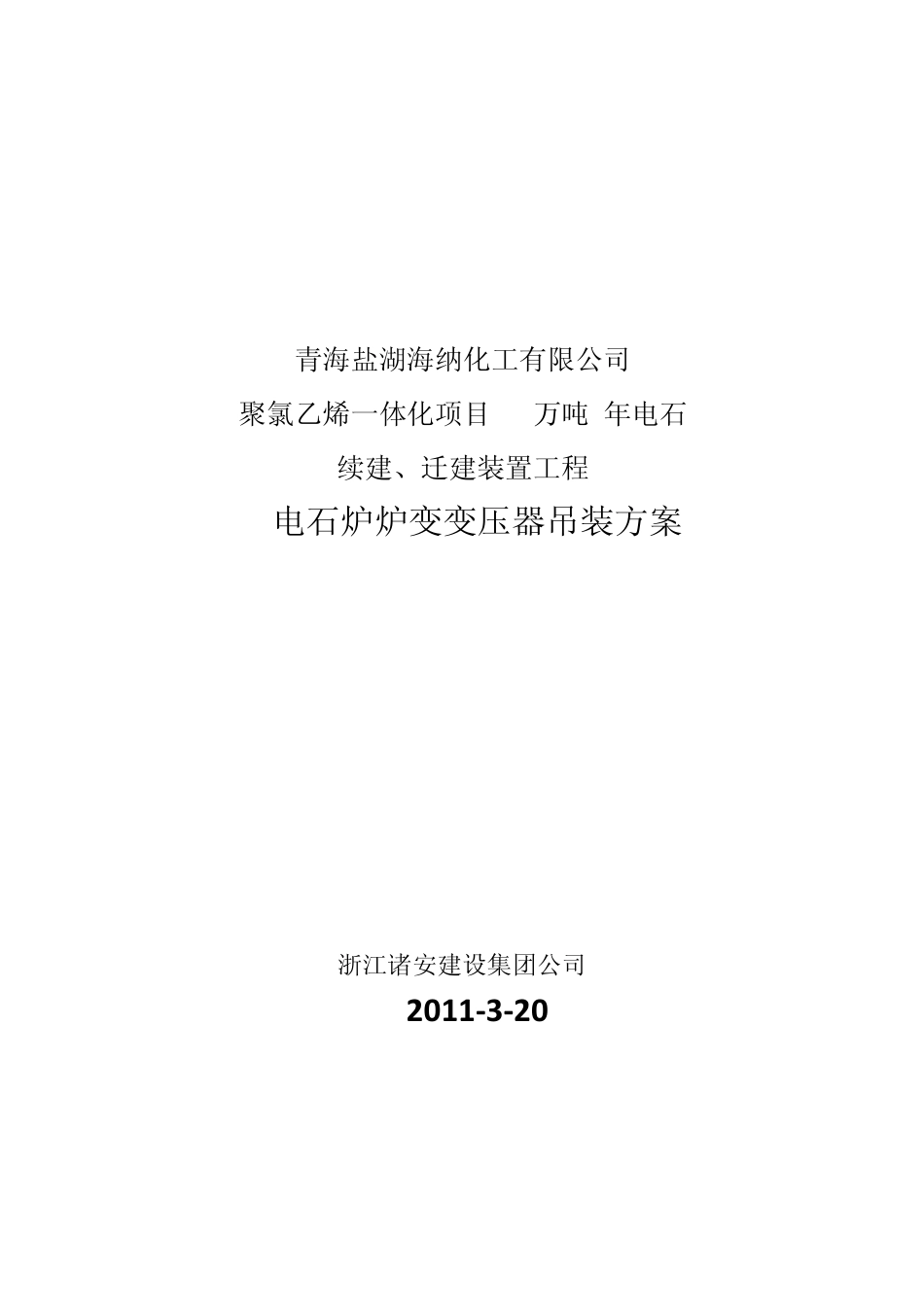

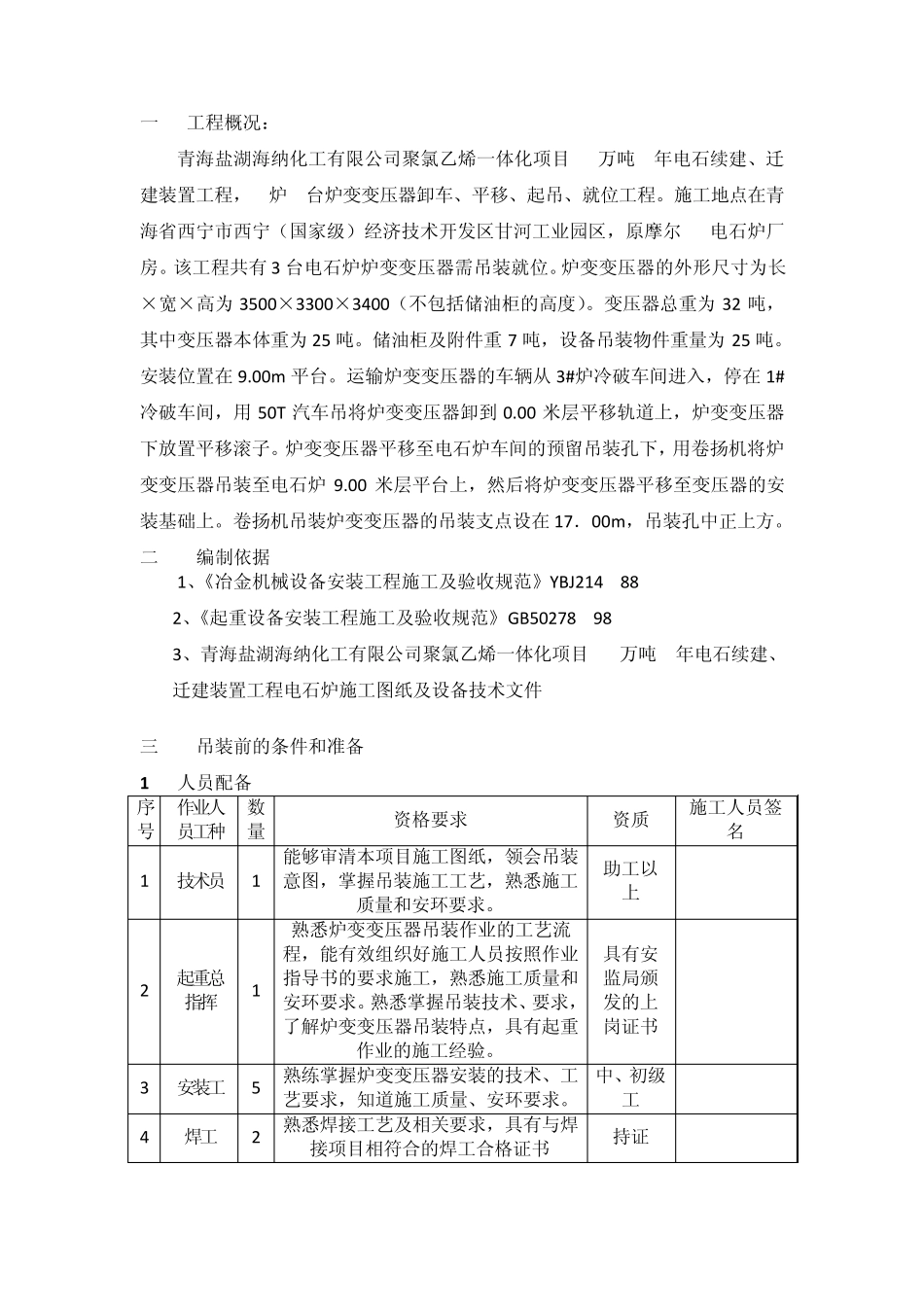

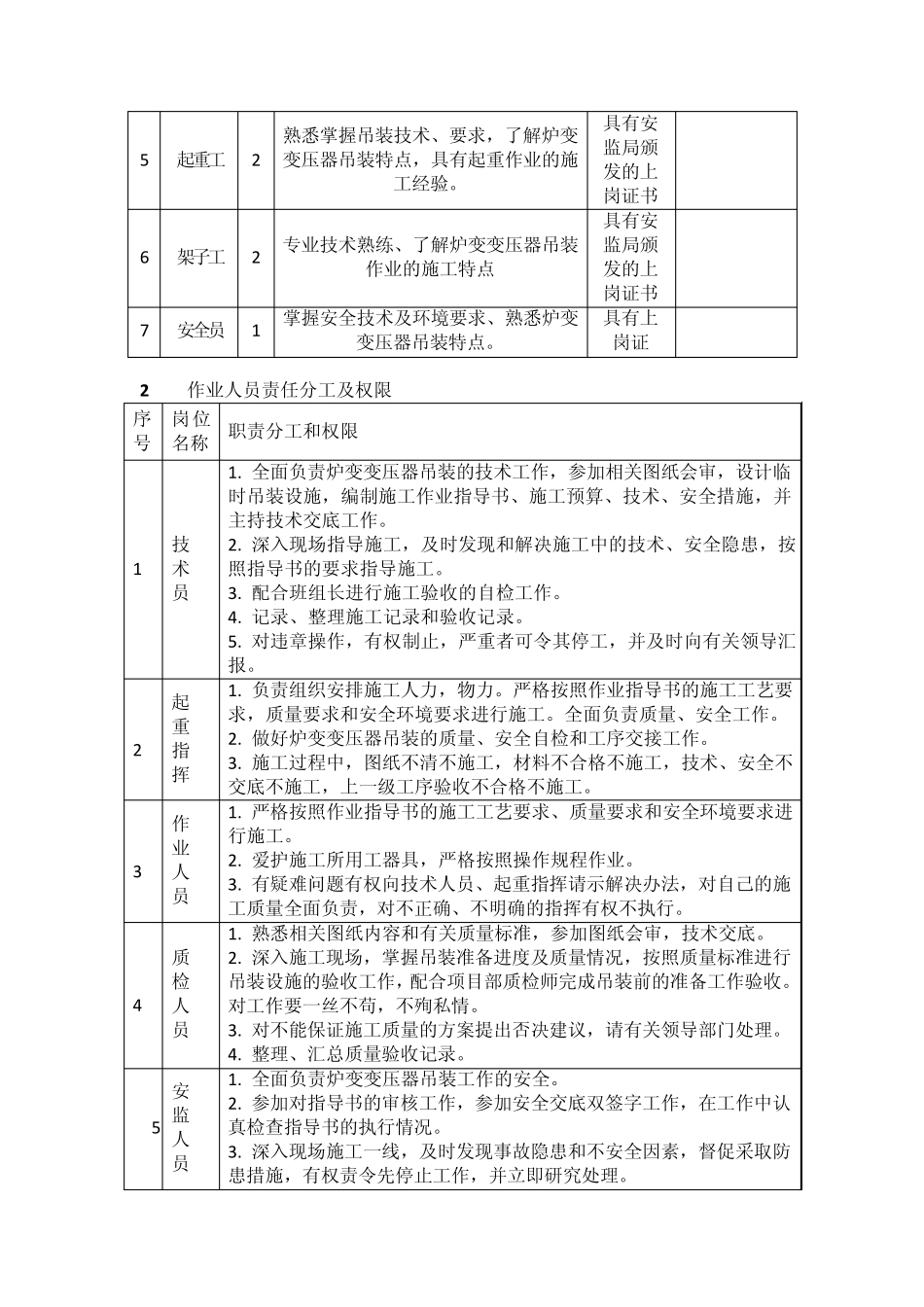

青海盐湖海纳化工有限公司 聚氯乙烯一体化项目15万吨/年电石 续建、迁建装置工程 电石炉炉变变压器吊装方案 浙江诸安建设集团公司 2011-3-20 一 工程概况： 青海盐湖海纳化工有限公司聚氯乙烯一体化项目15万吨/ 年电石续建、迁建装置工程，1#炉3台炉变变压器卸车、平移、起吊、就位工程。施工地点在青海省西宁市西宁（国家级）经济技术开发区甘河工业园区，原摩尔1#电石炉厂房。该工程共有3 台电石炉炉变变压器需吊装就位。炉变变压器的外形尺寸为长×宽×高为3500×3300×3400（不包括储油柜的高度）。变压器总重为32 吨，其中变压器本体重为25 吨。储油柜及附件重 7 吨，设备吊装物件重量为25 吨。安装位置在9.00m 平台。运输炉变变压器的车辆从 3#炉冷破车间进入，停在1#冷破车间，用 50T 汽车吊将炉变变压器卸到 0.00 米层平移轨道上，炉变变压器下放置平移滚子。炉变变压器平移至电石炉车间的预留吊装孔下，用卷扬机将炉变变压器吊装至电石炉9.00 米层平台上，然后将炉变变压器平移至变压器的安装基础上。卷扬机吊装炉变变压器的吊装支点设在17．00m ，吊装孔中正上方。 二 编制依据 1、《冶金机械设备安装工程施工及验收规范》YBJ214—88 2、《起重设备安装工程施工及验收规范》GB50278—98 3、青海盐湖海纳化工有限公司聚氯乙烯一体化项目15万吨/ 年电石续建、迁建装置工程电石炉施工图纸及设备技术文件 三 吊装前的条件和准备 1 人员配备 序号 作业人员工种 数量 资格要求 资质 施工人员签名 1 技术员 1 能够审清本项目施工图纸，领会吊装意图，掌握吊装施工工艺，熟悉施工质量和安环要求。 助工以上 2 起重总指挥 1 熟悉炉变变压器吊装作业的工艺流程，能有效组织好施工人员按照作业指导书的要求施工，熟悉施工质量和安环要求。熟悉掌握吊装技术、要求，了解炉变变压器吊装特点，具有起重作业的施工经验。 具有安监局颁发的上岗证书 3 安装工 5 熟练掌握炉变变压器安装的技术、工艺要求，知道施工质量、安环要求。 中、初级工 4 焊工 2 熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书 持证 5 起重工 2 熟悉掌握吊装技术、要求，了解炉变变压器吊装特点，具有起重作业的施工经验。 具有安监局颁发的上岗证书 6 架子工 2 专业技术熟练、了解炉变变压器吊装作业的施工特点 具有安监局颁发的上岗证书 7 安全员 1 掌握安全技术及环境要求、熟悉炉变变...
