变压器基础施工方案VIP专享

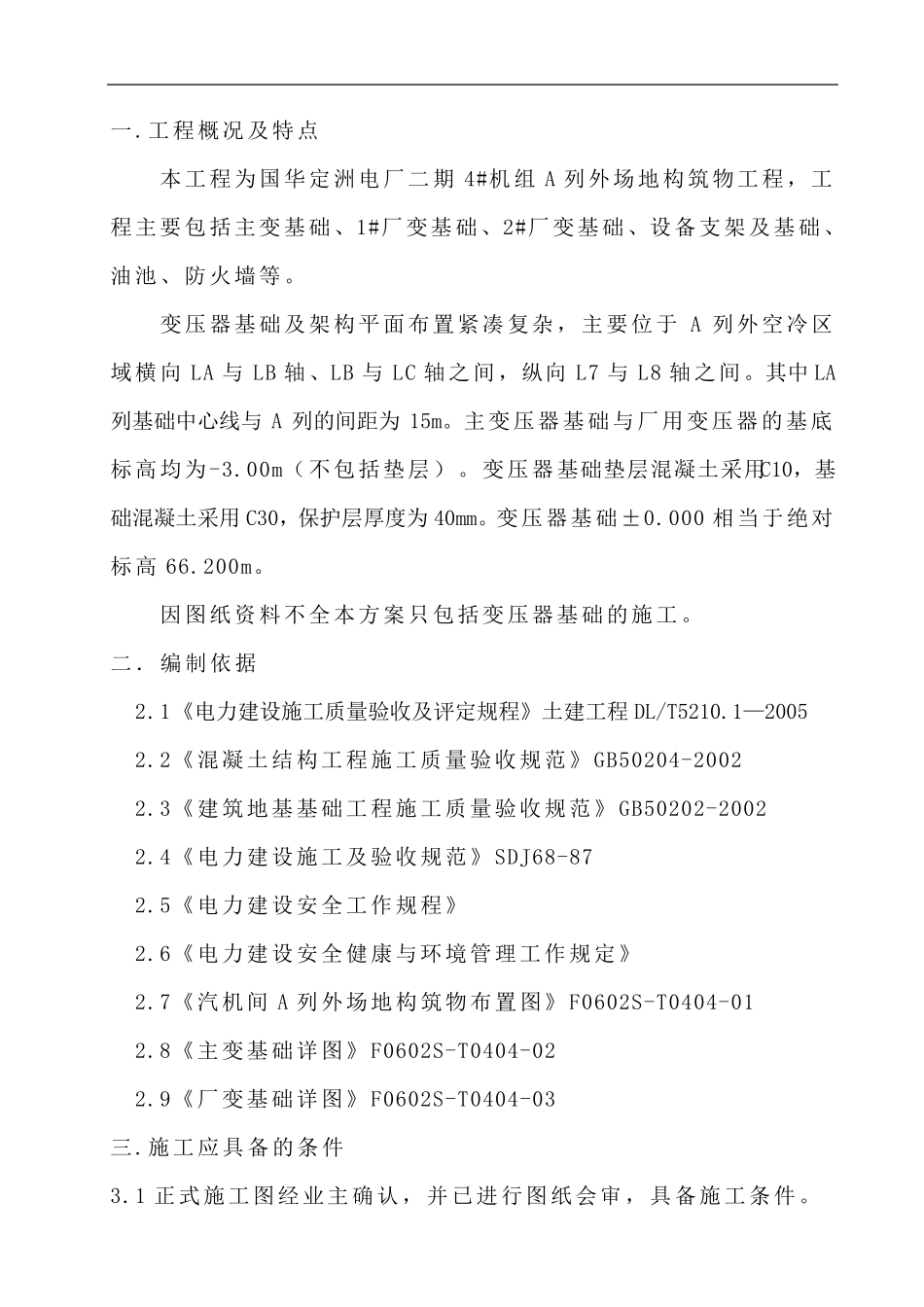

一.工程概况及特点 本工程为国华定洲电厂二期4#机组A 列外场地构筑物工程，工程主要包括主变基础、1#厂变基础、2#厂变基础、设备支架及基础、油池、防火墙等。 变压器基础及架构平面布置紧凑复杂，主要位于A 列外空冷区域横向LA 与LB 轴、LB 与LC 轴之间，纵向L7 与L8 轴之间。其中LA列基础中心线与A 列的间距为15m。主变压器基础与厂用变压器的基底标高均为-3.00m（不包括垫层）。变压器基础垫层混凝土采用C10，基础混凝土采用C30，保护层厚度为40mm。变压器基础±0.000 相当于绝对标高66.200m。 因图纸资料不全本方案只包括变压器基础的施工。 二．编制依据 2.1《电力建设施工质量验收及评定规程》土建工程DL/T5210.1—2005 2.2《混凝土结构工程施工质量验收规范》 GB50204-2002 2.3《建筑地基基础工程施工质量验收规范》 GB50202-2002 2.4《电力建设施工及验收规范》 SDJ68-87 2.5《电力建设安全工作规程》 2.6《电力建设安全健康与环境管理工作规定》 2.7《汽机间A 列外场地构筑物布置图》F0602S-T0404-01 2.8《主变基础详图》F0602S-T0404-02 2.9《厂变基础详图》F0602S-T0404-03 三.施工应具备的条件 3.1 正式施工图经业主确认，并已进行图纸会审，具备施工条件。 编号： Ⅲ-DZⅡ-JZ-067-A1 A 列外场地构筑物施工方案 第 2 页/共 19 页 3.2 变压器基 础 开挖 至设 计标 高 -6.00m，并按图纸 要求 采用 级配 砂石换填至-3.00m，经监理方验收合格。 3.3 施工测量控制网采用主厂房测量控制网，具备使用条件。 3.4 钢筋加工场、木工棚已投入工程使用。 3.5 施工道路、水源、电源已具备，能满足施工要求。 3.6 施工机具、 设备等 根据 施工 组织设 计的 要求 进场， 其性 能、 数量、质量满足施工需要。 3.7 施工原材料根据材料需用计划准备充足，同时完成必要的复试、检验 3.8 对进场的所有施工人员进行三级安全教育，特殊工种作业人员已经过培训合格，持证上岗。 四.施工主要机具及材料 4.1 施工主要机具需用表 序 号 机 具 名 称 数 量 备 注 1 钢筋调直机 2 台 2 钢筋切断机 2 台 3 钢筋对焊机 2 台 4 钢筋弯钩机 2 台 5 电焊机 4 台 6 套丝机 2 台 7 振捣器 10 台 8 全站仪 1 台 9 经纬仪 2 台 10 水准仪 2 台 4.2 施工主要材料需用表 序 号 材 料 名 称 规 格 型 号 数 量 备 注 1 多层...
