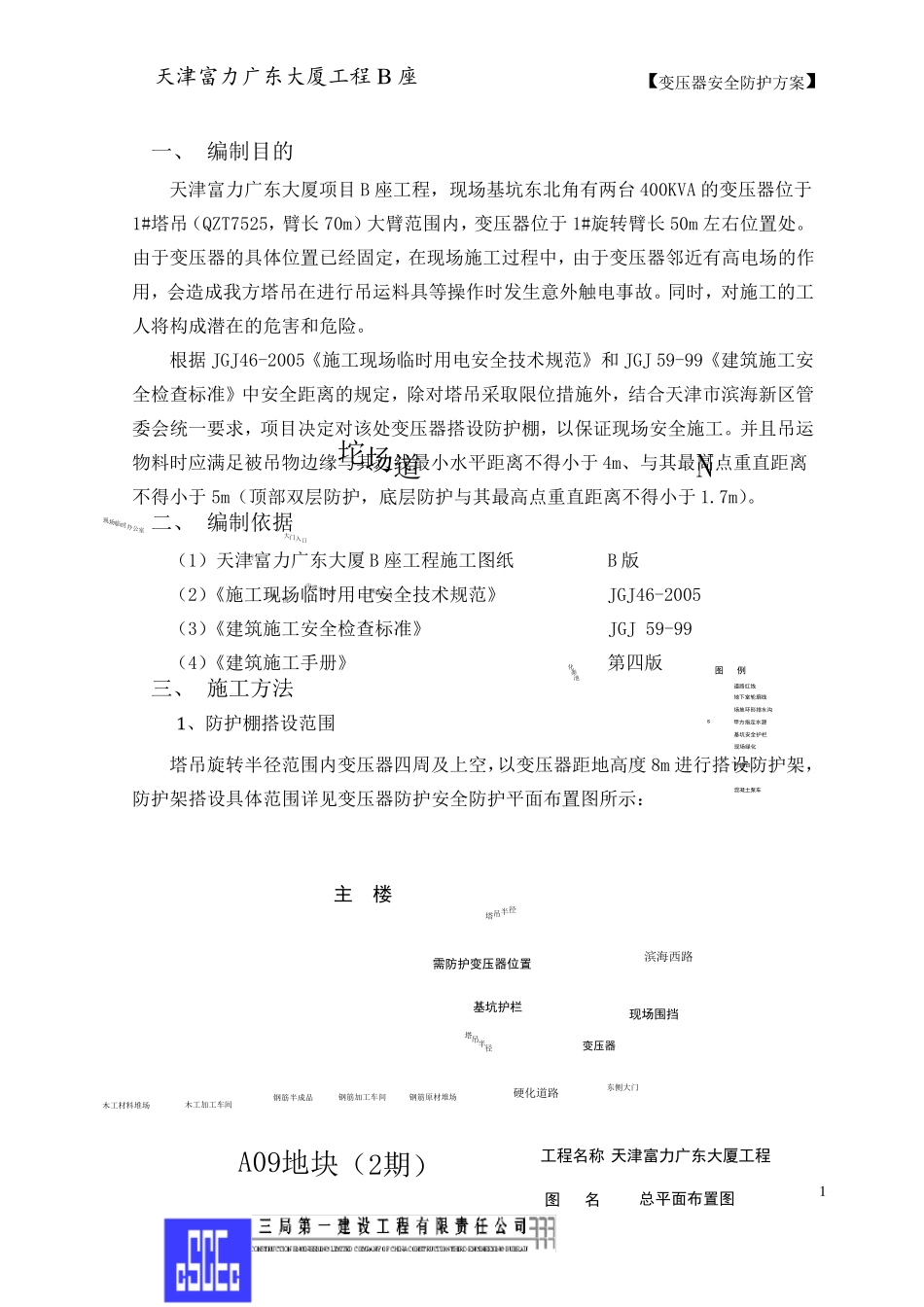

天津富力广东大厦工程 B 座 【变压器安全防护方案】 1 目 录 一、 编制目的 ........................................................ 1 二、 编制依据 ........................................................ 1 三、 施工方法 ........................................................ 1 1、防护棚搭设范围 ................................................... 1 2、防护棚搭设构造 ................................................... 2 3、防护棚搭设材料 ................................................... 2 4、防护棚搭设要求 ................................................... 2 四、 安全与文明施工 .................................................. 5 天津富力广东大厦工程 B 座 【变压器安全防护方案】 1 一、 编制目的 天津富力广东大厦项目 B 座工程，现场基坑东北角有两台 400KVA 的变压器位于1#塔吊（QZT7525，臂长 70m）大臂范围内，变压器位于 1#旋转臂长 50m 左右位置处。由于变压器的具体位置已经固定，在现场施工过程中，由于变压器邻近有高电场的作用，会造成我方塔吊在进行吊运料具等操作时发生意外触电事故。同时，对施工的工人将构成潜在的危害和危险。 根据 JGJ46-2005《施工现场临时用电安全技术规范》和 JGJ 59-99《建筑施工安全检查标准》中安全距离的规定，除对塔吊采取限位措施外，结合天津市滨海新区管委会统一要求，项目决定对该处变压器搭设防护棚，以保证现场安全施工。并且吊运物料时应满足被吊物边缘与其边线最小水平距离不得小于 4m、与其最高点重 直 距离不得小于 5m（顶 部 双 层 防护，底 层 防护与其最高点重 直 距离不得小于 1.7m）。 二 、 编制依 据 （1）天津富力广东大厦 B 座工程施工图 纸 B 版 （2）《施工现场临时用电安全技术规范》 JGJ46-2005 （3）《建筑施工安全检查标准》 JGJ 59-99 （4）《建筑施工手 册 》 第 四 版 三 、 施工方法 1 、防护棚搭设范围 塔吊旋转半 径 范围内变压器四 周 及 上 空 ，以变压器距地 高度 8m 进行搭设防护架 ，防护架 搭设具体范围详 见 变压器防护安全防护平面 布 置图 所 示 ： 场地环形排水沟变压器现场临时办 公 室门 卫堂中建文 化 墙钢 筋 车 间九 牌 一图升旗台现场绿化基坑安全护栏钢 筋 加...
