变压器更换施工方案

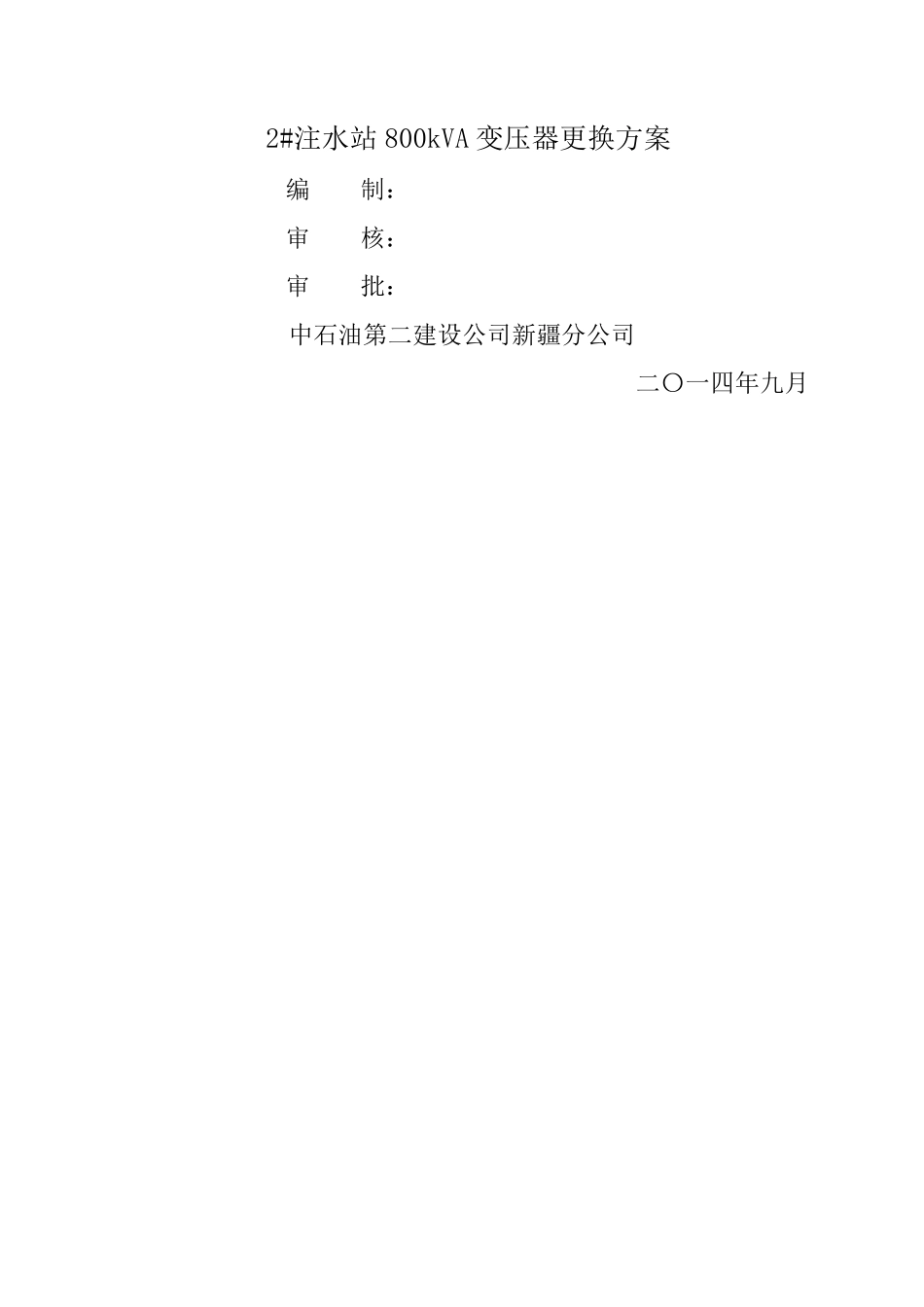

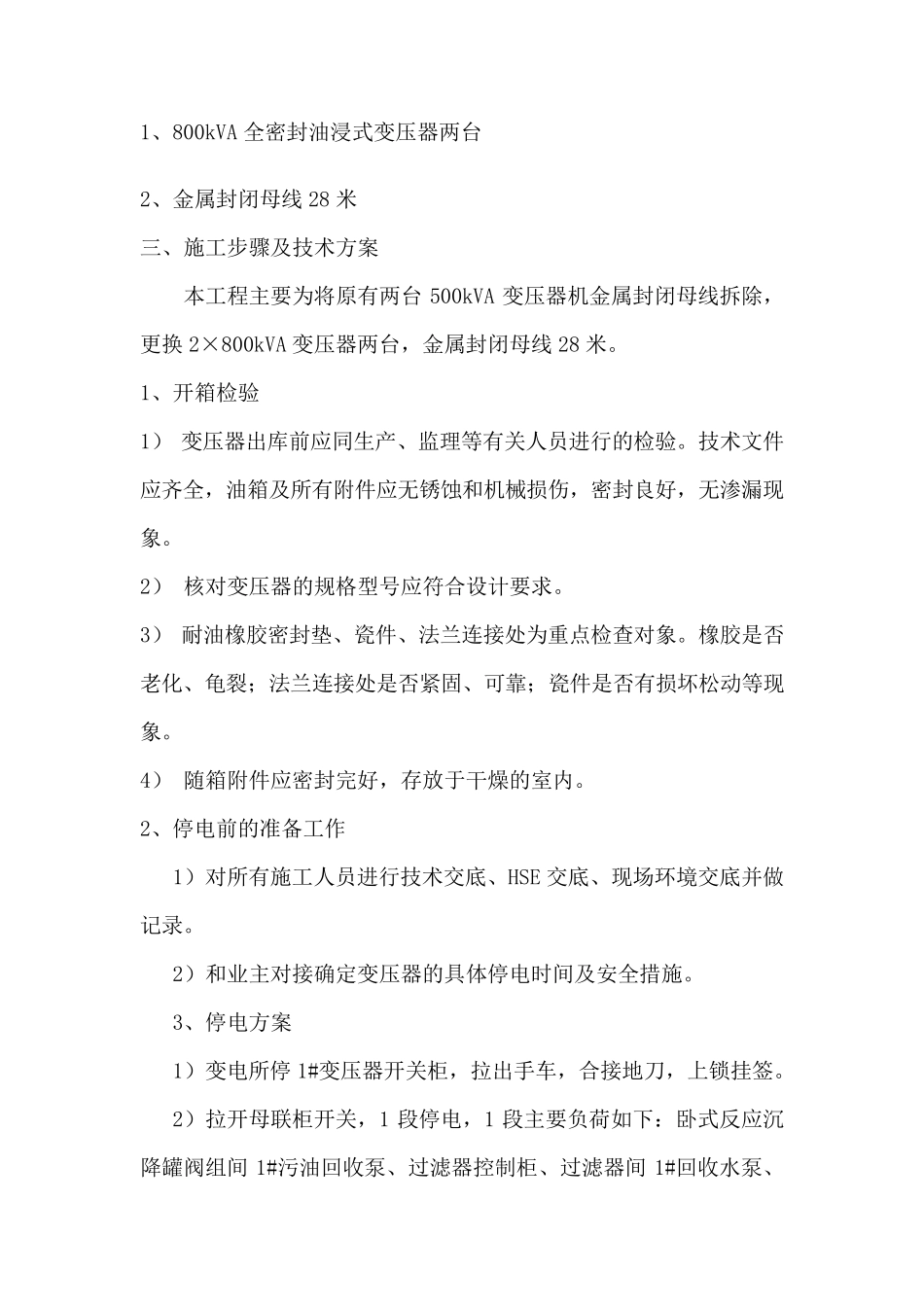

2#注水站800kVA 变压器更换方案 编 制： 审 核： 审 批： 中石油第二建设公司新疆分公司 二〇一四年九月目录 1 、编制依据…………………………………………………3 2 、工程概况…………………………………………………3 3 、施工步骤及技术方案……………………………………3 4 、主要施工设备及机具……………………………………7 5 、施工组织体系及劳动力使用计划………………………7 6 、HSE 风险识别与评估表…………….……………………8 7 、文明施工…………………………………………………1 0 一、编制依据 (1)《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-2010） (2)《电气装置安装工程 母线装置施工及验收规范》（GB50149-2010） (3)《电气装置安装工程 电气设备交接试验标准》（GB50150-2006） 二、工程概况 轮一联改造工程新建污水站0.4kV 均引自附近已建2#站配电室。该站已建负荷543.6KW，本次新污水站新增负荷160KW，卧式反应沉降罐阀组间新增75KW，加之考虑为日后扩建负荷预留，2#站已建站用变压器（2×500kVA）不能满足新增负荷需要，本次变压器增容为2×800kVA，相应更换变压器至 2#站配电柜封闭母线及母线桥。 主要工程实物量 1、800kVA 全密封油浸式变压器两台 2、金属封闭母线28 米 三、施工步骤及技术方案 本工程主要为将原有两台500kVA 变压器机金属封闭母线拆除，更换2×800kVA 变压器两台，金属封闭母线28 米。 1、开箱检验 1） 变压器出库前应同生产、监理等有关人员进行的检验。技术文件应齐全，油箱及所有附件应无锈蚀和机械损伤，密封良好，无渗漏现象。 2） 核对变压器的规格型号应符合设计要求。 3） 耐油橡胶密封垫、瓷件、法兰连接处为重点检查对象。橡胶是否老化、龟裂；法兰连接处是否紧固、可靠；瓷件是否有损坏松动等现象。 4） 随箱附件应密封完好，存放于干燥的室内。 2、停电前的准备工作 1）对所有施工人员进行技术交底、HSE 交底、现场环境交底并做记录。 2）和业主对接确定变压器的具体停电时间及安全措施。 3、停电方案 1）变电所停1#变压器开关柜，拉出手车，合接地刀，上锁 挂 签 。 2）拉开母联 柜开关，1 段 停电，1 段 主要负 荷 如 下 ： 卧 式反 应沉降 罐 阀 组 间1#污 油回 收 泵 、过 滤 器控 制 柜、过 滤 器间1#回 收 水 泵 、注 水 泵 房 配 ...
