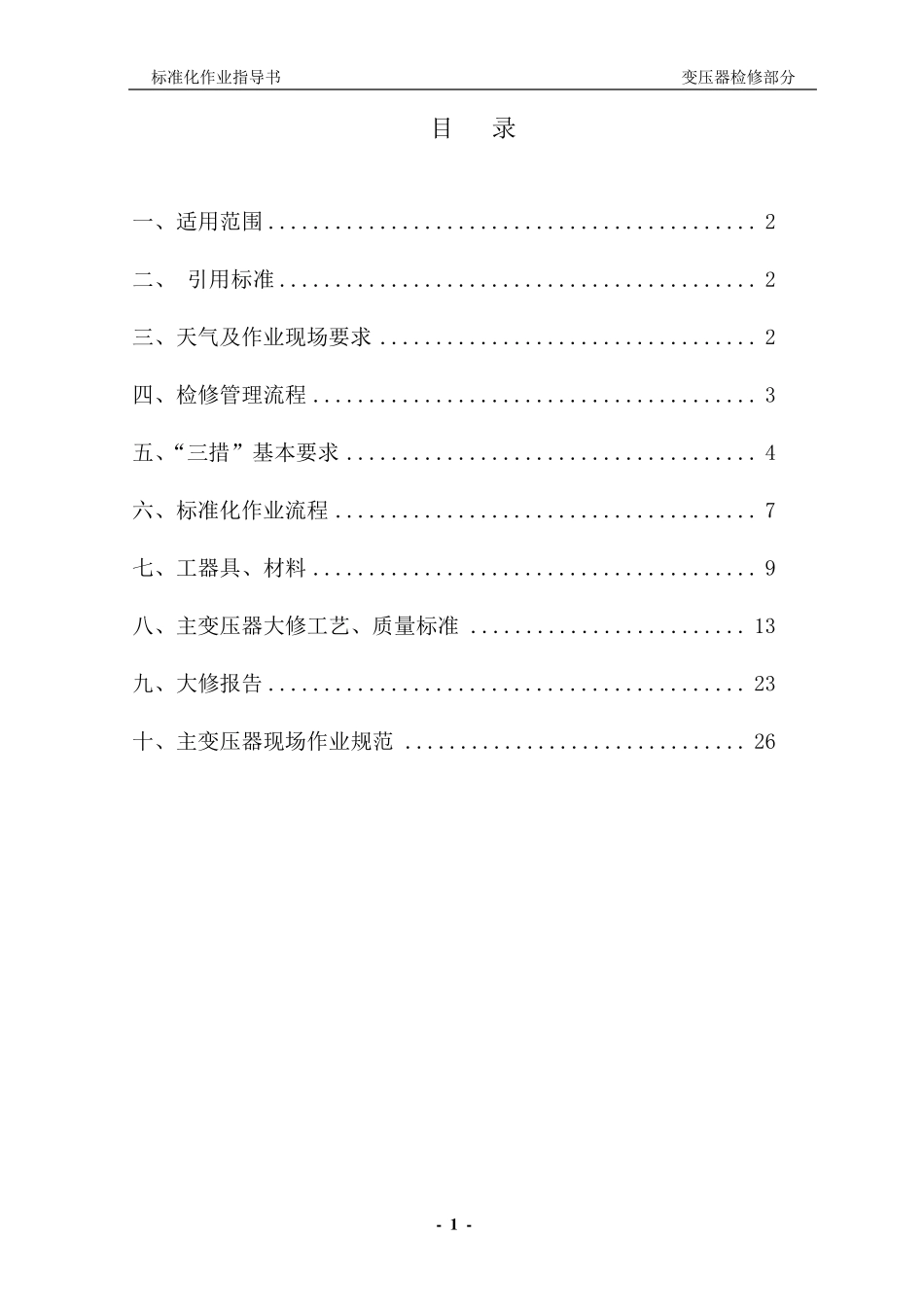

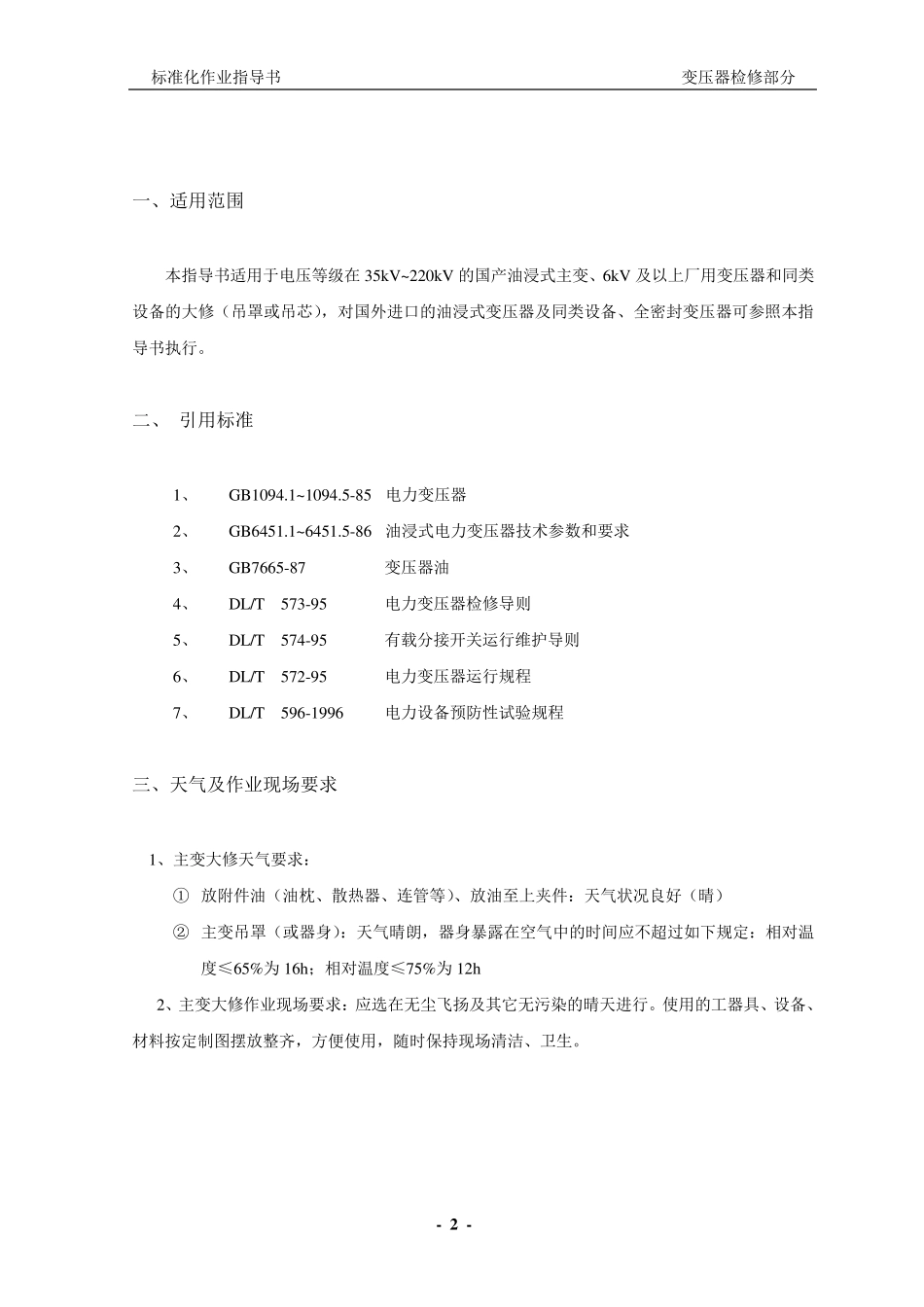

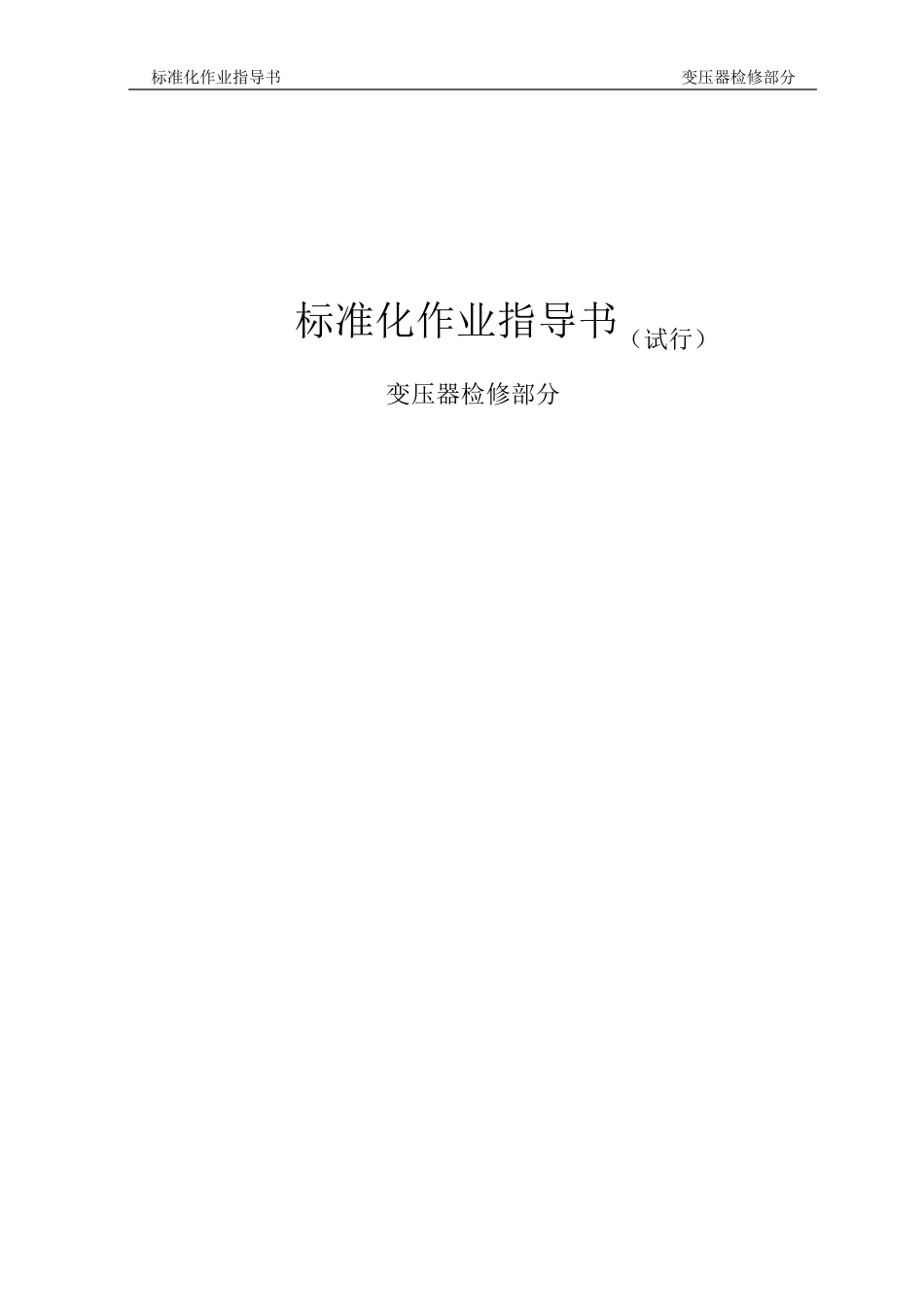

标准化作业指导书 变压器检修部分 标准化作业指导书（试行） 变压器检修部分 标准化作业指导书 变压器检修部分 - 1 - 目 录 一、适用范围 ............................................ 2 二、 引用标准 ........................................... 2 三、天气及作业现场要求 .................................. 2 四、检修管理流程 ........................................ 3 五、“三措”基本要求 ..................................... 4 六、标准化作业流程 ...................................... 7 七、工器具、材料 ........................................ 9 八、主变压器大修工艺、质量标准 ......................... 13 九、大修报告 ........................................... 23 十、主变压器现场作业规范 ............................... 26 标准化作业指导书 变压器检修部分 - 2 - 一、适用范围 本指导书适用于电压等级在 35kV~220kV 的国产油浸式主变、6kV 及以上厂用变压器和同类设备的大修（吊罩或吊芯），对国外进口的油浸式变压器及同类设备、全密封变压器可参照本指导书执行。 二、 引用标准 1、 GB1094.1~1094.5-85 电力变压器 2、 GB6451.1~6451.5-86 油浸式电力变压器技术参数和要求 3、 GB7665-87 变压器油 4、 DL/T 573-95 电力变压器检修导则 5、 DL/T 574-95 有载分接开关运行维护导则 6、 DL/T 572-95 电力变压器运行规程 7、 DL/T 596-1996 电力设备预防性试验规程 三、天气及作业现场要求 1、主变大修天气要求： ① 放附件油（油枕、散热器、连管等）、放油至上夹件：天气状况良好（晴） ② 主变吊罩（或器身）：天气晴朗，器身暴露在空气中的时间应不超过如下规定：相对温度≤65%为 16h；相对温度≤75%为 12h 2、主变大修作业现场要求：应选在无尘飞扬及其它无污染的晴天进行。使用的工器具、设备、材料按定制图摆放整齐，方便使用，随时保持现场清洁、卫生。 标准化作业指导书 变压器检修部分 - 3 - 四、检修管理流程 生产技术部门下达检修生产任务 检修单位接受检修生产任务 现场勘察 检修单位编制预算、三措、施工进度和材料计划 相关部门组织审批 生产技术部门安排项目监理和质检人员 检修单位进行施工准备并办理开工许可手续 检修单位实施现场检修工作 项目监理和质检人员对检修重要...
