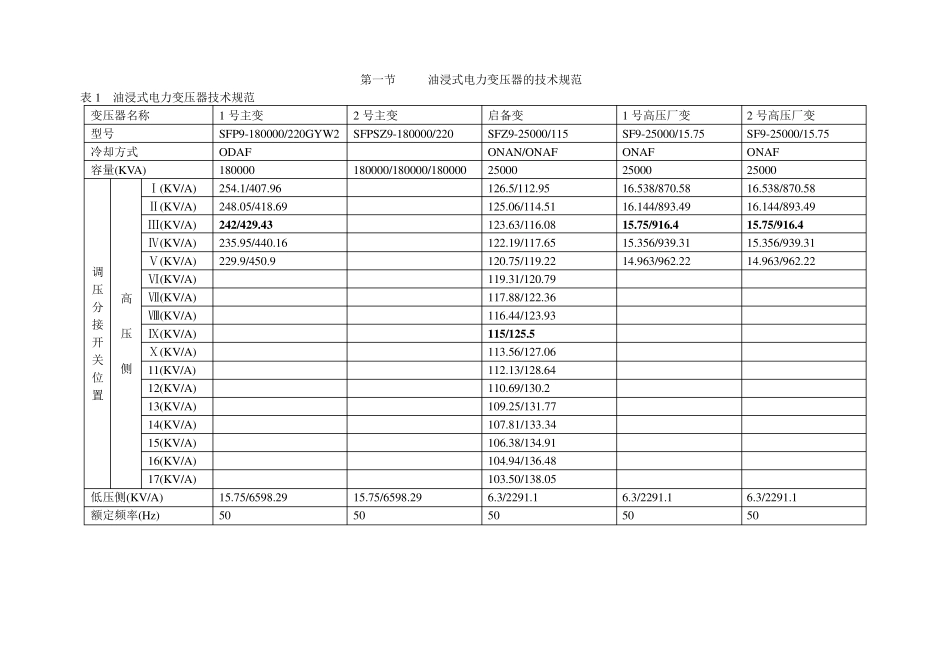

变压器检修规程 第一章 油浸式电力变压器检修工艺规程 第一节 油浸式电力变压器的技术规范 表1 油浸式电力变压器技术规范 变压器名称 1 号主变 2 号主变 启备变 1 号高压厂变 2 号高压厂变 型号 SFP9-180000/220GYW2 SFPSZ9-180000/220 SFZ9-25000/115 SF9-25000/15.75 SF9-25000/15.75 冷却方式 ODAF ONAN/ONAF ONAF ONAF 容量(KVA) 180000 180000/180000/180000 25000 25000 25000 调压分接开关位置 高 压 侧 Ⅰ(KV/A) 254.1/407.96 126.5/112.95 16.538/870.58 16.538/870.58 Ⅱ(KV/A) 248.05/418.69 125.06/114.51 16.144/893.49 16.144/893.49 Ⅲ(KV/A) 2 4 2 /4 2 9 .4 3 123.63/116.08 1 5 .7 5 /9 1 6 .4 1 5 .7 5 /9 1 6 .4 Ⅳ(KV/A) 235.95/440.16 122.19/117.65 15.356/939.31 15.356/939.31 Ⅴ(KV/A) 229.9/450.9 120.75/119.22 14.963/962.22 14.963/962.22 Ⅵ(KV/A) 119.31/120.79 Ⅶ(KV/A) 117.88/122.36 Ⅷ(KV/A) 116.44/123.93 Ⅸ(KV/A) 1 1 5 /1 2 5 .5 Ⅹ(KV/A) 113.56/127.06 11(KV/A) 112.13/128.64 12(KV/A) 110.69/130.2 13(KV/A) 109.25/131.77 14(KV/A) 107.81/133.34 15(KV/A) 106.38/134.91 16(KV/A) 104.94/136.48 17(KV/A) 103.50/138.05 低压侧(KV/A) 15.75/6598.29 15.75/6598.29 6.3/2291.1 6.3/2291.1 6.3/2291.1 额定频率(Hz) 50 50 50 50 50 变压器名称 1 号主变 2 号主变 启备变 1 号高压厂变 2 号高压厂变 型号 SFP9-180000/220GYW2 SFZ9-25000/115 SF9-25000/15.75 SF9-25000/15.75 相数 3 3 3 3 3 接线组别 Ynd11 Ynd11 Dd12 Dd12 绝缘水平 LI950AC395-LI400AC200/LI125AC55 LI480AC200-LI250AC95/LI75AC35 LI125AC55/LI75AC35 LI125AC55/LI75AC35 空载损耗(KW) 95.40 18.18 15.78 16.26 空载电流(%) 0.11 0.14(3.32A) 0.2(4.62A) 0.22(5.02A) 负载损耗(KW) 453.22 106.887 117.21 119.09 总损耗(KW) 554 短路阻抗(%) 13.6 10.03 10.98 10.98 上层油温(K) 55 绕组温升(K) 65 油箱及结构表面温升 80K 油重(kg) 31400 器身重(kg) 105550 总重(kg) 177550 制造厂 出厂编号 24A064 040511 040525 040522 出厂日期 2004.4 2004.4 2004.2 2004.2 2004.2 第二节 油浸式电力变压器检修周期和项目...
