变压器试验方法及过程VIP专享

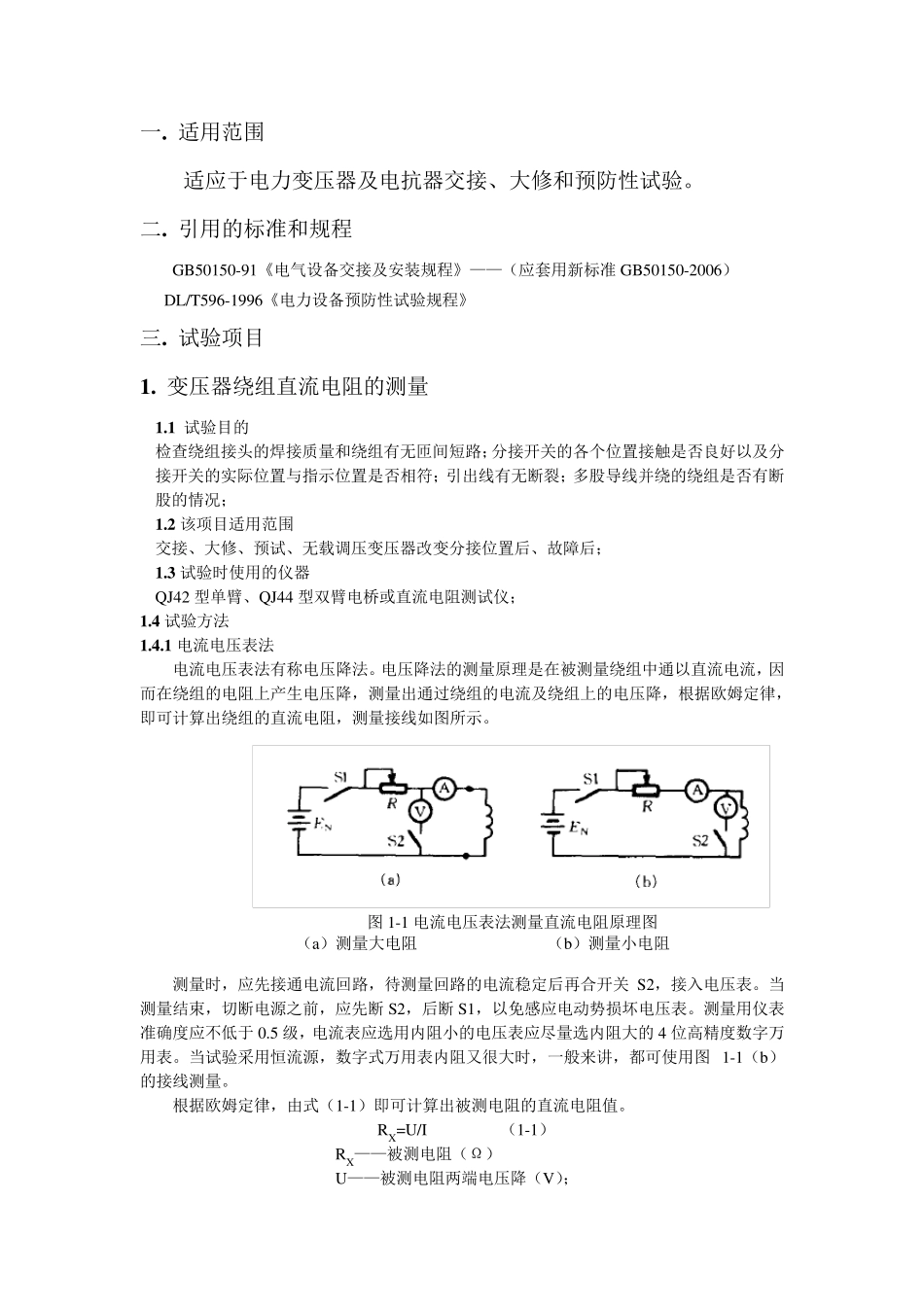

一 . 适 用 范 围 适 应 于 电 力 变 压 器 及 电 抗 器 交 接 、 大 修 和 预 防 性 试 验 。 二 . 引 用 的 标 准 和 规 程 GB50150-91《 电 气 设 备 交 接 及 安 装 规 程 》 — — （ 应 套 用 新 标 准 GB50150-2006） DL/T596-1996《 电 力 设 备 预 防 性 试 验 规 程 》 三 . 试 验 项 目 1 . 变 压 器 绕 组 直 流 电 阻 的 测 量 1 .1 试 验 目 的 检 查 绕 组 接 头 的 焊 接 质 量 和 绕 组 有 无 匝 间 短 路 ；分 接 开 关 的 各 个 位 置 接 触 是 否 良 好 以 及 分接 开 关 的 实 际 位 置 与 指 示 位 置 是 否 相 符 ； 引 出 线 有 无 断 裂 ； 多 股 导 线 并 绕 的 绕 组 是 否 有 断股 的 情 况 ； 1 .2 该 项 目 适 用 范 围 交 接 、 大 修 、 预 试 、 无 载 调 压 变 压 器 改 变 分 接 位 置 后 、 故 障 后 ； 1 .3 试 验 时 使 用 的 仪 器 QJ42 型 单 臂 、 QJ44 型 双 臂 电 桥 或 直 流 电 阻 测 试 仪 ； 1 .4 试 验 方 法 1 .4 .1 电 流 电 压 表 法 电 流 电 压 表 法 有 称 电 压 降 法 。 电 压 降 法 的 测 量 原 理 是 在 被 测 量 绕 组 中 通 以 直 流 电 流 ， 因而 在 绕 组 的 电 阻 上 产生电 压 降 ， 测 量 出 通 过绕 组 的 电 流 及 绕 组 上 的 电 压 降 ， 根据欧姆定律，即可计算出 绕 组 的 直 流 电 阻 ， 测 量 接 线 如图所示 。 测 量 时 ， 应 先接 通 电 流 回路 ， 待测 量 回路 的 电 流 稳定后 再合开 关S2， 接 入电 压 表 。 当测 量 结束， 切断 电 源之前， 应 先断 S2， 后 断 S1， 以 免感应 电 动势损坏电 压 表 。 测 量 用 仪 表准 确度应 不低于 0.5 级， 电 流 表 应 选用 内阻 小的 电 压 表 应 尽量 选内阻 大 的 4 位 高精度数字万用 表 。 当试 验 采用 恒流 源， 数字式万用 表 内阻 又很大 时 ， 一 般来讲， 都可使 用 图1-1（ b）的 接 线 测 量 。 根据欧姆定律， 由式（ 1-1） 即...
