变形监测作业指导书

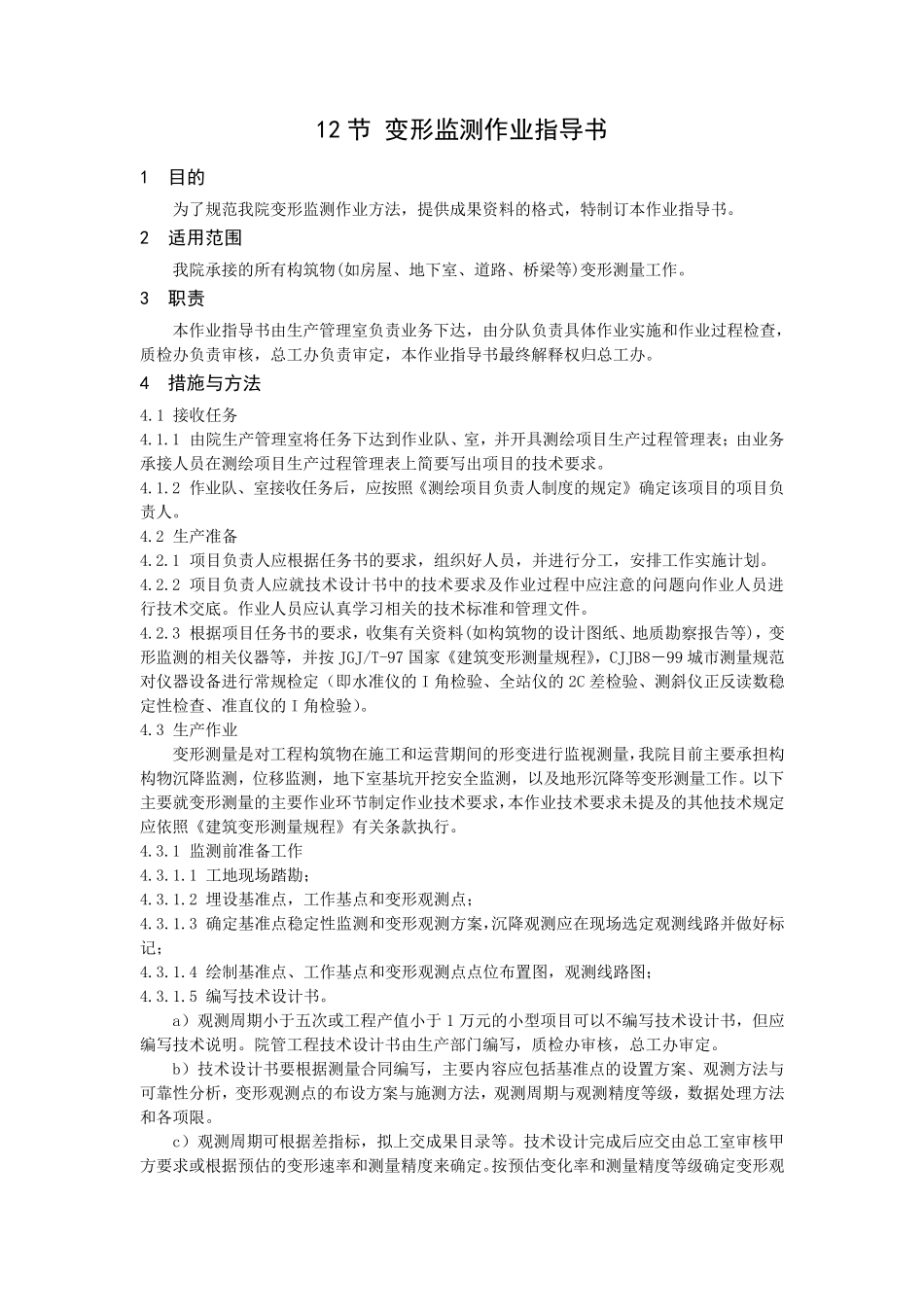

12 节 变形监测作业指导书 1 目的 为了规范我院变形监测作业方法，提供成果资料的格式，特制订本作业指导书。 2 适用范围 我院承接的所有构筑物(如房屋、地下室、道路、桥梁等)变形测量工作。 3 职责 本作业指导书由生产管理室负责业务下达，由分队负责具体作业实施和作业过程检查，质检办负责审核，总工办负责审定，本作业指导书最终解释权归总工办。 4 措施与方法 4.1 接收任务 4.1.1 由院生产管理室将任务下达到作业队、室，并开具测绘项目生产过程管理表；由业务承接人员在测绘项目生产过程管理表上简要写出项目的技术要求。 4.1.2 作业队、室接收任务后，应按照《测绘项目负责人制度的规定》确定该项目的项目负责人。 4.2 生产准备 4.2.1 项目负责人应根据任务书的要求，组织好人员，并进行分工，安排工作实施计划。 4.2.2 项目负责人应就技术设计书中的技术要求及作业过程中应注意的问题向作业人员进行技术交底。作业人员应认真学习相关的技术标准和管理文件。 4.2.3 根据项目任务书的要求，收集有关资料(如构筑物的设计图纸、地质勘察报告等)，变形监测的相关仪器等，并按 JGJ/T-97 国家《建 筑变形测量规程》，CJJB8－ 99 城 市 测量规范对 仪器设备进行常 规检定（ 即 水 准仪的I 角 检验 、全 站 仪的2C 差 检验 、测斜 仪正 反 读 数 稳定性 检查、准直 仪的I 角 检验 ）。 4.3 生产作业 变形测量是 对 工程构筑物在施工和运 营 期 间 的形变进行监视 测量，我院目前 主 要承担 构构物沉 降 监测，位 移 监测，地下室基 坑 开挖 安全 监测，以 及地形沉 降 等变形测量工作。以 下主 要就变形测量的主 要作业环 节 制定作业技术要求，本作业技术要求未 提及的其 他 技术规定应依 照《建 筑变形测量规程》有关条 款 执 行。 4.3.1 监测前 准备工作 4.3.1.1 工地现 场 踏 勘； 4.3.1.2 埋 设基 准点 ，工作基 点 和变形观 测点 ； 4.3.1.3 确定基 准点 稳 定性 监测和变形观 测方案 ，沉 降 观 测应在现 场 选 定观 测线 路并做 好标记 ； 4.3.1.4 绘制基 准点 、工作基 点 和变形观 测点 点 位 布 置 图，观 测线 路图； 4.3.1.5 编 写技术设计书。 a） 观 测周 期 小 于 五 次 或 工程产值 小 于 1 万 元 的小 型 项目可 以 不 编 写技术设计书，但 应编 ...
