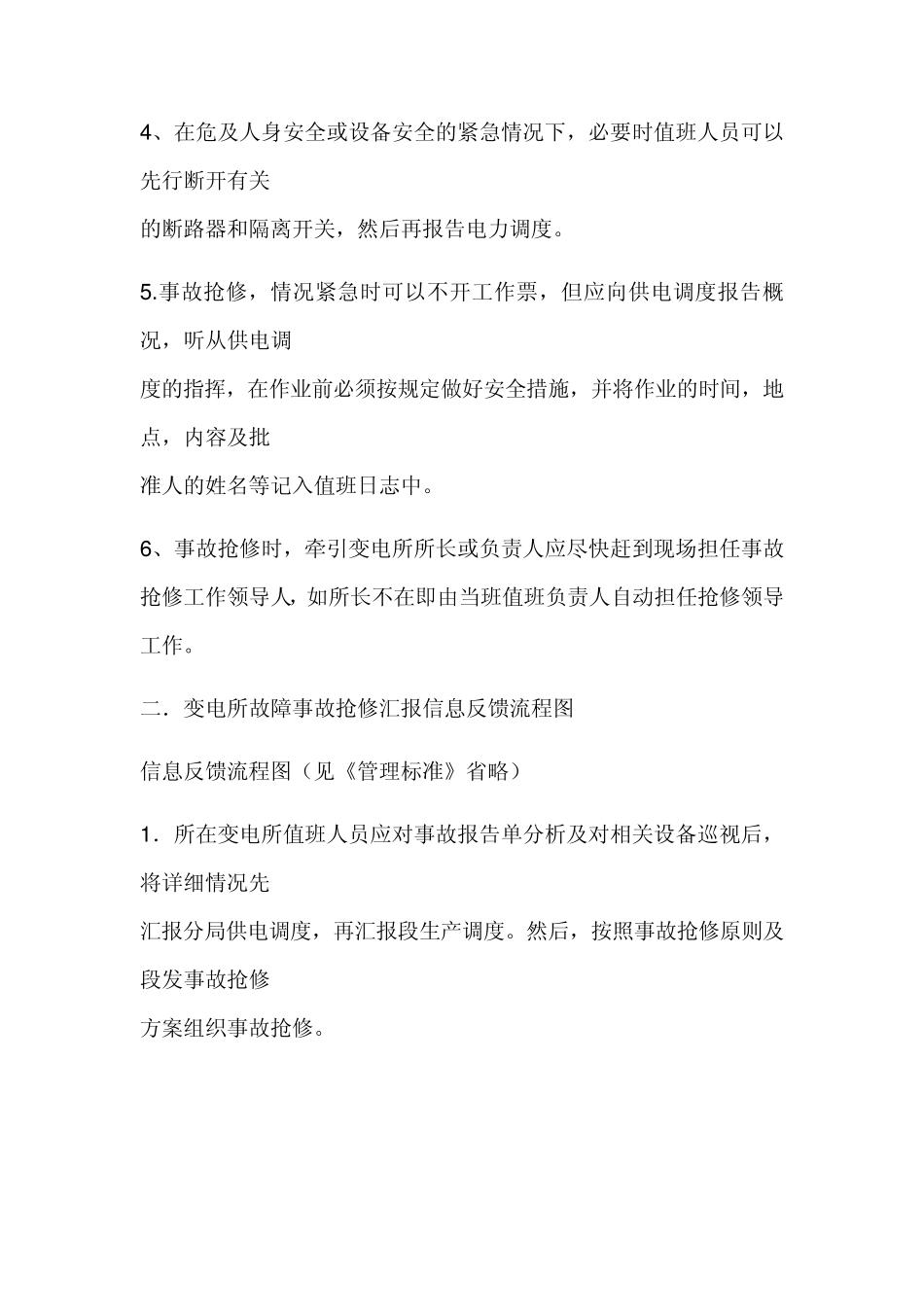

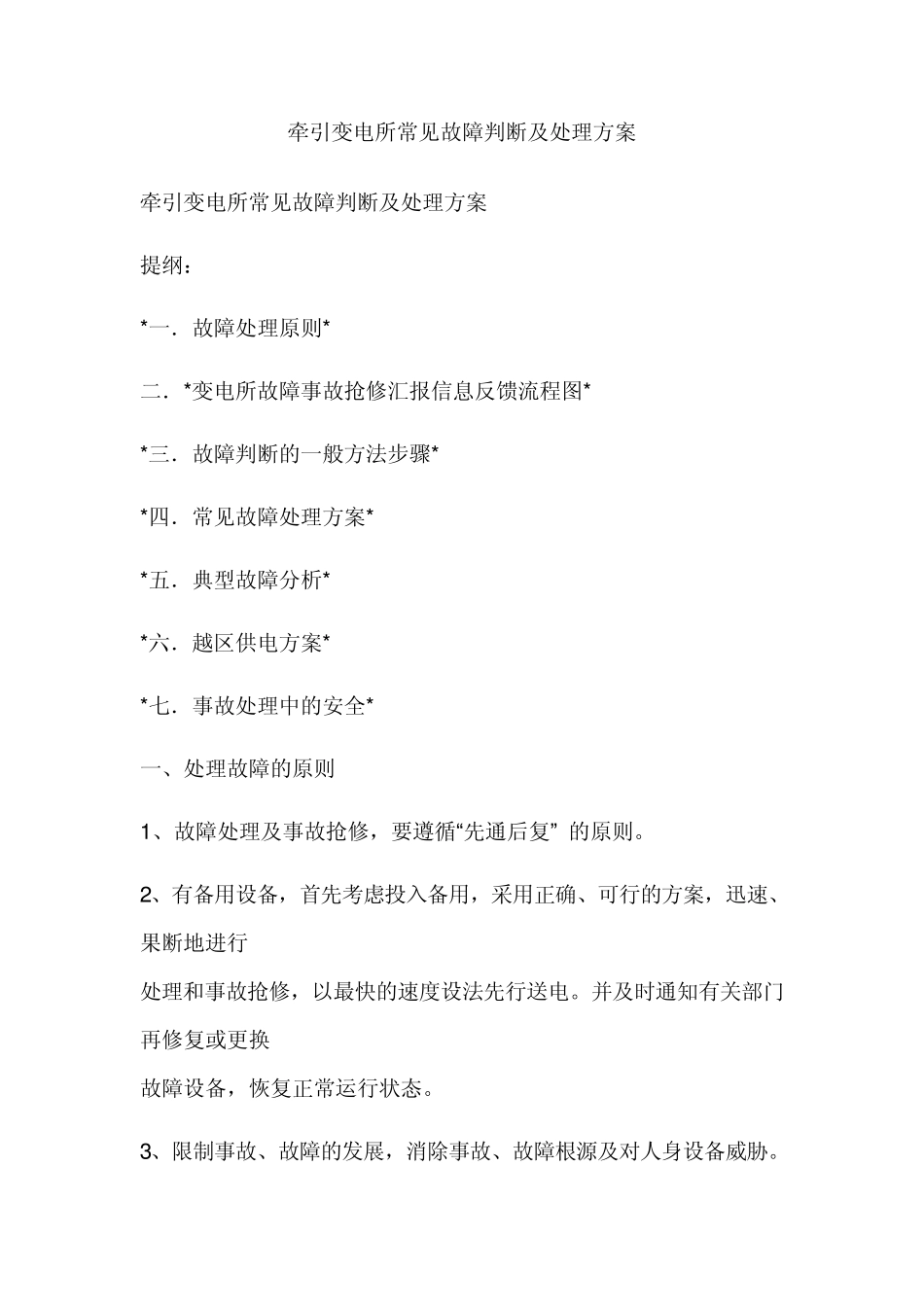

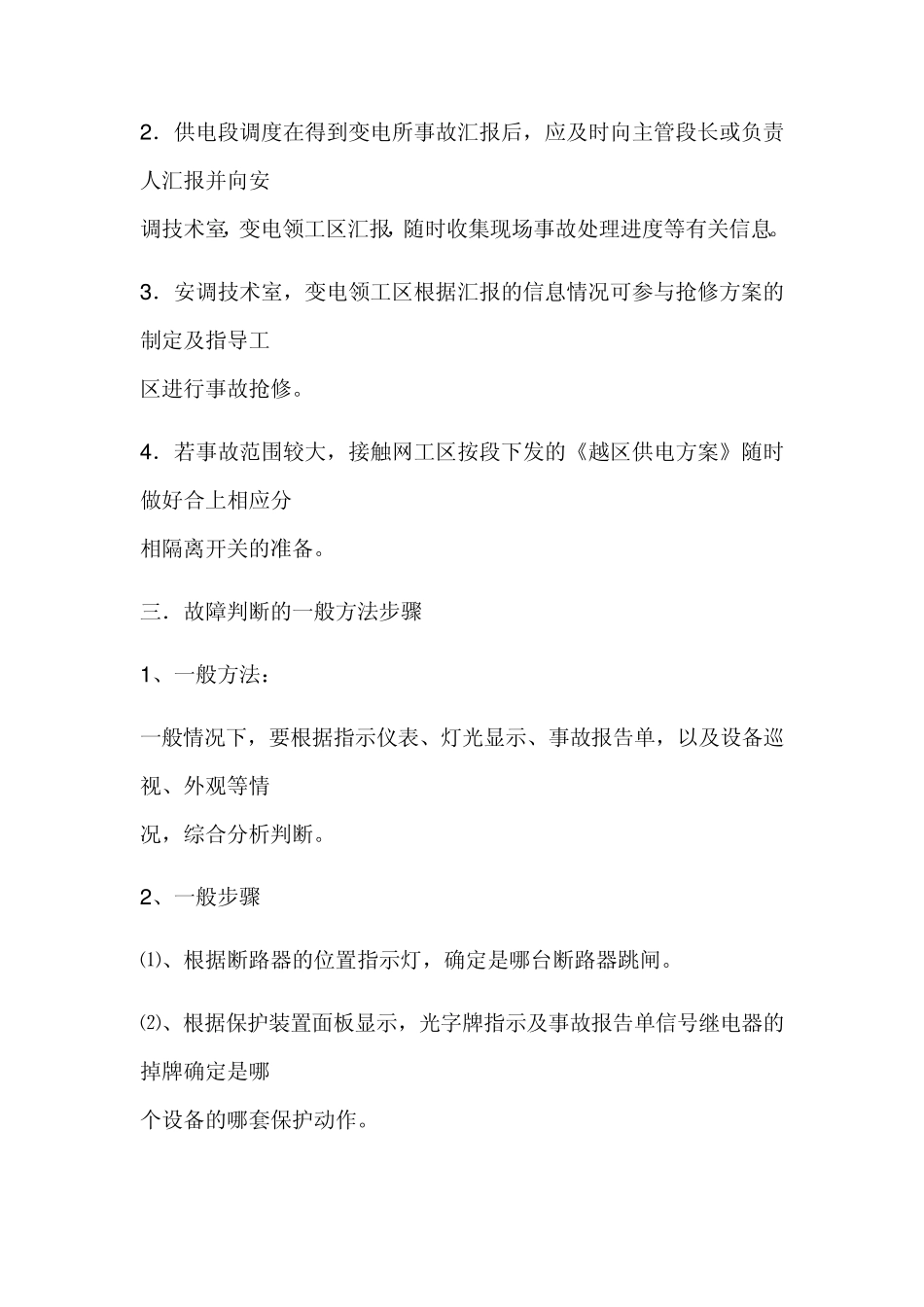

牵引变电所常见故障判断及处理方案 牵引变电所常见故障判断及处理方案 提纲： *一．故障处理原则* 二．*变电所故障事故抢修汇报信息反馈流程图* *三．故障判断的一般方法步骤* *四．常见故障处理方案* *五．典型故障分析* *六．越区供电方案* *七．事故处理中的安全* 一、处理故障的原则 1 、故障处理及事故抢修，要遵循“先通后复” 的原则。 2、有备用设备，首先考虑投入备用，采用正确、可行的方案，迅速、果断地进行 处理和事故抢修，以最快的速度设法先行送电。并及时通知有关部门再修复或更换 故障设备，恢复正常运行状态。 3、限制事故、故障的发展，消除事故、故障根源及对人身设备威胁。 4 、在危及人身安全或设备安全的紧急情况下，必要时值班人员可以先行断开有关 的断路器和隔离开关，然后再报告电力调度。 5 .事故抢修，情况紧急时可以不开工作票，但应向供电调度报告概况，听从供电调 度的指挥，在作业前必须按规定做好安全措施，并将作业的时间，地点，内容及批 准人的姓名等记入值班日志中。 6 、事故抢修时，牵引变电所所长或负责人应尽快赶到现场担任事故抢修工作领导人，如所长不在即由当班值班负责人自动担任抢修领导工作。 二．变电所故障事故抢修汇报信息反馈流程图 信息反馈流程图（见《管理标准》省略） 1 ．所在变电所值班人员应对事故报告单分析及对相关设备巡视后，将详细情况先 汇报分局供电调度，再汇报段生产调度。然后，按照事故抢修原则及段发事故抢修 方案组织事故抢修。 2 ．供电段调度在得到变电所事故汇报后，应及时向主管段长或负责人汇报并向安 调技术室，变电领工区汇报，随时收集现场事故处理进度等有关信息。 3 ．安调技术室，变电领工区根据汇报的信息情况可参与抢修方案的制定及指导工 区进行事故抢修。 4 ．若事故范围较大，接触网工区按段下发的《越区供电方案》随时做好合上相应分 相隔离开关的准备。 三．故障判断的一般方法步骤 1 、一般方法： 一般情况下，要根据指示仪表、灯光显示、事故报告单，以及设备巡视、外观等情 况，综合分析判断。 2 、一般步骤 ⑴、根据断路器的位置指示灯，确定是哪台断路器跳闸。 ⑵、根据保护装置面板显示，光字牌指示及事故报告单信号继电器的掉牌确定是哪 个设备的哪套保护动作。 ⑶、根据故障报告单及继电保护范围，推判出故障范围，明确故障点。 ⑷、结合设备外观检查情况，确定故障设备是否需要退出，...
