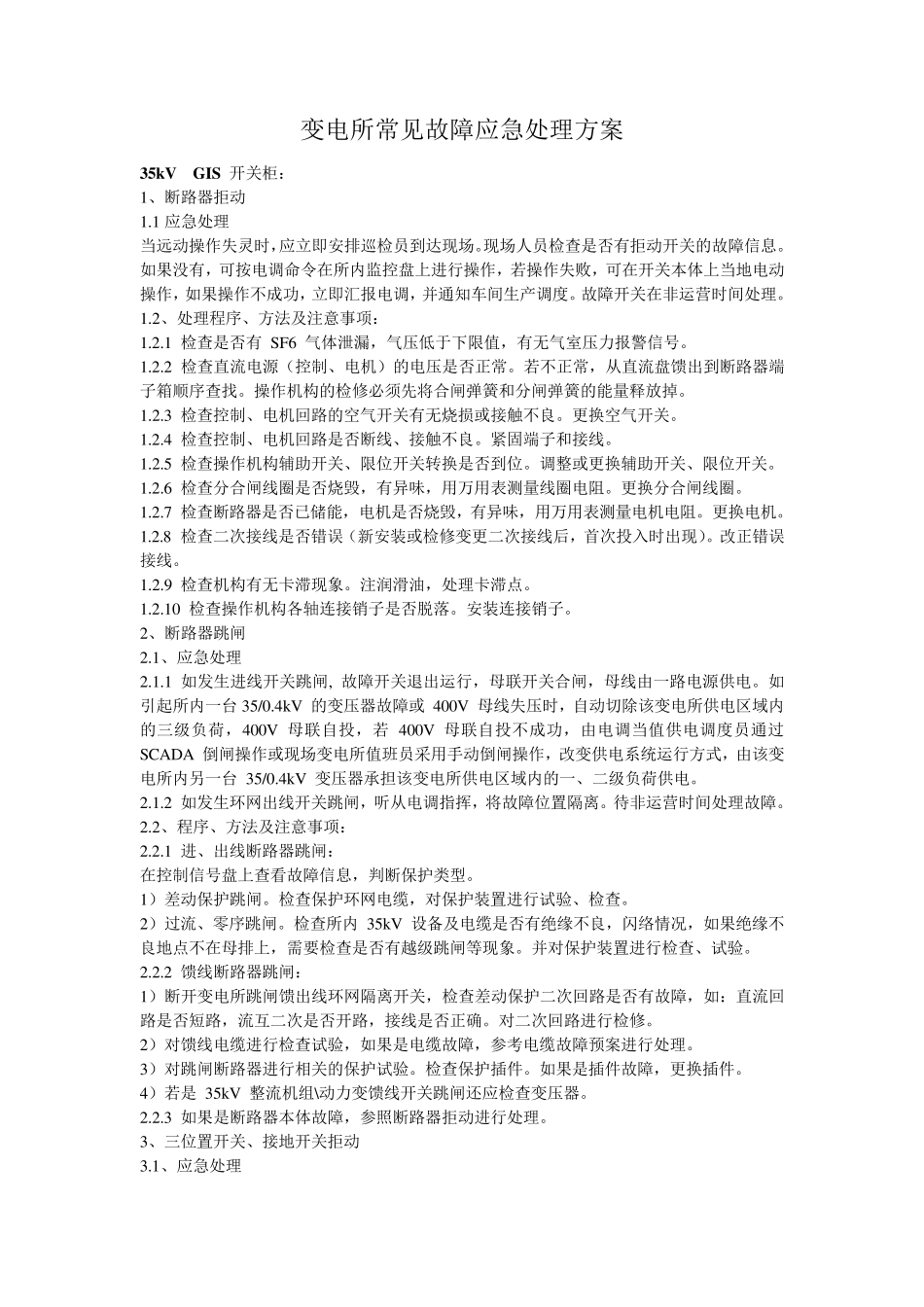

变电所常见故障应急处理方案 35kV GIS 开关柜： 1、断路器拒动 1.1 应急处理 当远动操作失灵时，应立即安排巡检员到达现场。现场人员检查是否有拒动开关的故障信息。如果没有，可按电调命令在所内监控盘上进行操作，若操作失败，可在开关本体上当地电动操作，如果操作不成功，立即汇报电调，并通知车间生产调度。故障开关在非运营时间处理。 1.2、处理程序、方法及注意事项： 1.2.1 检查是否有 SF6 气体泄漏，气压低于下限值，有无气室压力报警信号。 1.2.2 检查直流电源（控制、电机）的电压是否正常。若不正常，从直流盘馈出到断路器端子箱顺序查找。操作机构的检修必须先将合闸弹簧和分闸弹簧的能量释放掉。 1.2.3 检查控制、电机回路的空气开关有无烧损或接触不良。更换空气开关。 1.2.4 检查控制、电机回路是否断线、接触不良。紧固端子和接线。 1.2.5 检查操作机构辅助开关、限位开关转换是否到位。调整或更换辅助开关、限位开关。 1.2.6 检查分合闸线圈是否烧毁，有异味，用万用表测量线圈电阻。更换分合闸线圈。 1.2.7 检查断路器是否已储能，电机是否烧毁，有异味，用万用表测量电机电阻。更换电机。 1.2.8 检查二次接线是否错误（新安装或检修变更二次接线后，首次投入时出现）。改正错误接线。 1.2.9 检查机构有无卡滞现象。注润滑油，处理卡滞点。 1.2.10 检查操作机构各轴连接销子是否脱落。安装连接销子。 2、断路器跳闸 2.1、应急处理 2.1.1 如发生进线开关跳闸, 故障开关退出运行，母联开关合闸，母线由一路电源供电。如引起所内一台 35/0.4k V 的变压器故障或 400V 母线失压时，自动切除该变电所供电区域内的三级负荷，400V 母联自投，若 400V 母联自投不成功，由电调当值供电调度员通过 SCADA 倒闸操作或现场变电所值班员采用手动倒闸操作，改变供电系统运行方式，由该变电所内另一台 35/0.4k V 变压器承担该变电所供电区域内的一、二级负荷供电。 2.1.2 如发生环网出线开关跳闸，听从电调指挥，将故障位置隔离。待非运营时间处理故障。 2.2、程序、方法及注意事项： 2.2.1 进、出线断路器跳闸： 在控制信号盘上查看故障信息，判断保护类型。 1）差动保护跳闸。检查保护环网电缆，对保护装置进行试验、检查。 2）过流、零序跳闸。检查所内 35k V 设备及电缆是否有绝缘不良，闪络情况，如果绝缘不良地点不在母排上，需要检查是否有越级跳闸等现象。并对保护装置进行...
