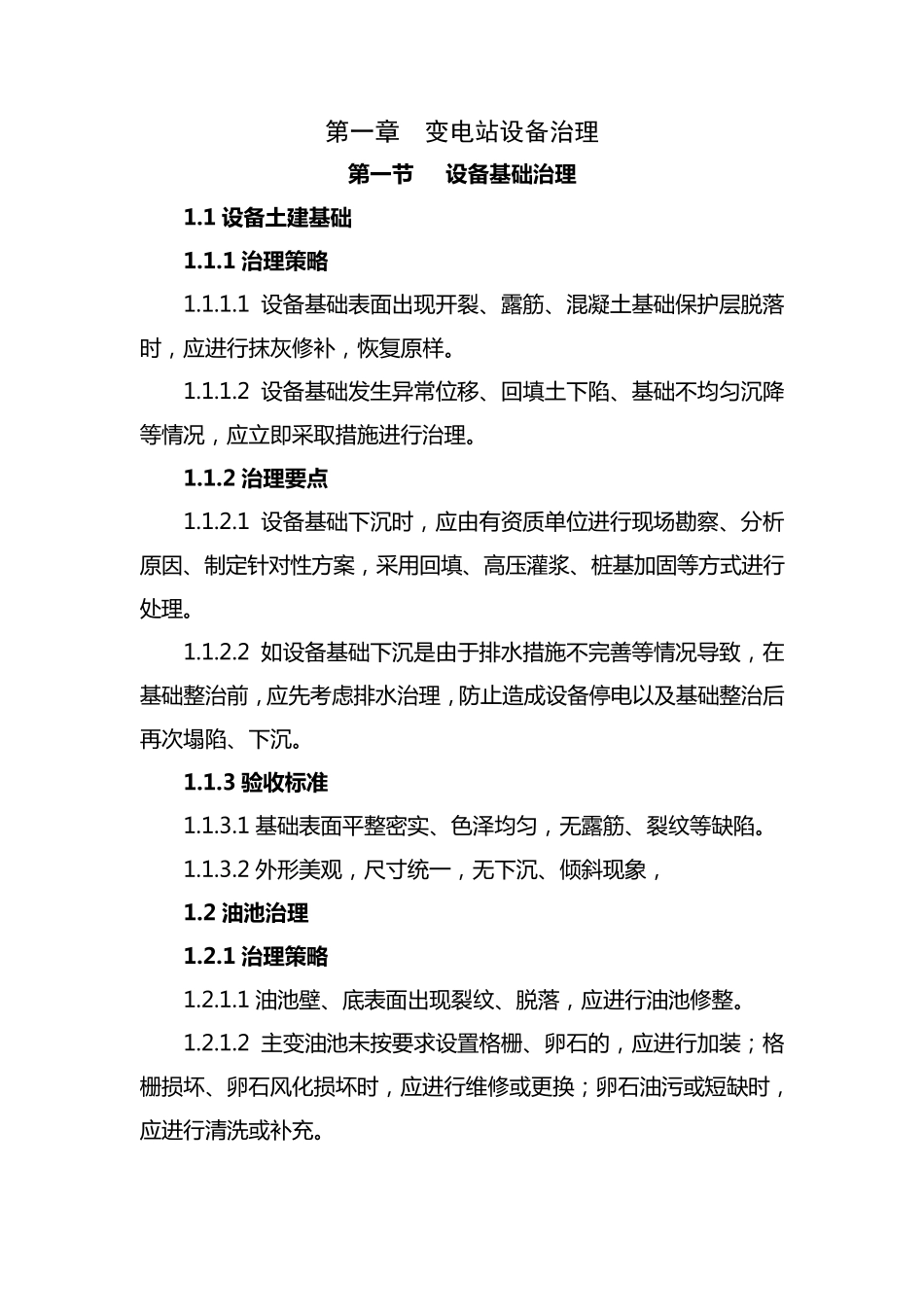

第一章 变电站设备治理 第 一节 设备基础治理 1.1 设备土建基础 1.1.1 治理策略 1.1.1.1 设 备 基 础 表 面 出 现 开 裂 、露筋、混凝土基 础 保护层脱落时，应进行抹灰修补，恢复原样。 1.1.1.2 设 备 基 础 发生异常位移、回填土下陷、基 础 不均匀沉降等情况，应立即采取措施进行治理。 1.1.2 治理要点 1.1.2.1 设 备 基 础 下沉时，应由有资质单位进行现 场勘察、分析原因、制定针对性方案，采用回填、高压灌浆、桩基 加固等方式进行处理。 1.1.2.2 如设 备 基 础 下沉是由于排水措施不完善等情况导致，在基 础 整治前，应先考虑排水治理，防止造成设 备 停电以及基 础 整治后再次塌陷、下沉。 1.1.3 验收标准 1.1.3.1 基 础 表 面 平整密实、色泽均匀，无露筋、裂 纹等缺陷。 1.1.3.2 外形美观，尺 寸 统 一 ，无下沉、倾 斜 现 象 ， 1.2 油池治理 1.2.1 治理策略 1.2.1.1 油 池 壁 、底 表 面 出 现 裂 纹、脱落，应进行油 池 修整。 1.2.1.2 主 变 油 池 未 按 要 求 设 置 格 栅 、卵 石 的 ，应进行加装 ； 格栅 损 坏 、卵 石 风 化 损 坏 时，应进行维 修或 更 换 ； 卵 石 油 污 或 短 缺时，应进行清 洗 或 补充 。 1.2.1.3 油 池 排 油 孔 金 属 滤 网 及 管 道 堵 塞 、损坏时，应进行疏通、维修。 1.2.1.4 事故油 池 积淤、积水严重，应进行清理；排 汽管 损坏，应进行维修。 1.2.2 治 理 要 点 1.2.2.1 油 池 壁、底采用清水混凝土施工工艺，表面光洁，颜色一致，无蜂窝麻面。 1.2.2.2 油 池 壁每侧宜设置 1-2 道 伸缩缝，伸缩缝内填充沥青麻丝，采用硅酮耐候胶封闭。油 池 壁与主变压器、冲氮灭火设备基础及电缆沟间应柔性连接。 1.2.3.3 变压器油 池 （贮油 和挡油 设施）应大于设备外廓每边各1000mm,四周应高出地面 100mm，且排 油 孔 应设置金 属 滤 网 。 1.2.3.4 110 千伏及 以上变压器应在油 池 底部上方 250-300mm处布置格栅，格栅上放 置卵 石 ，卵 石 厚 度 不 小 于 250mm，卵 石 直 径为 50-80mm，卵 石 高度 应低 于主变基础顶 部 100mm。 1.2.3.4 事故油 池 应定 期 检 查 水位 ，及 时清淤排 水，以保 持 足 够容 积。 1.2.3 验 收 标 准 1.2.3.1 池 壁采用清...
