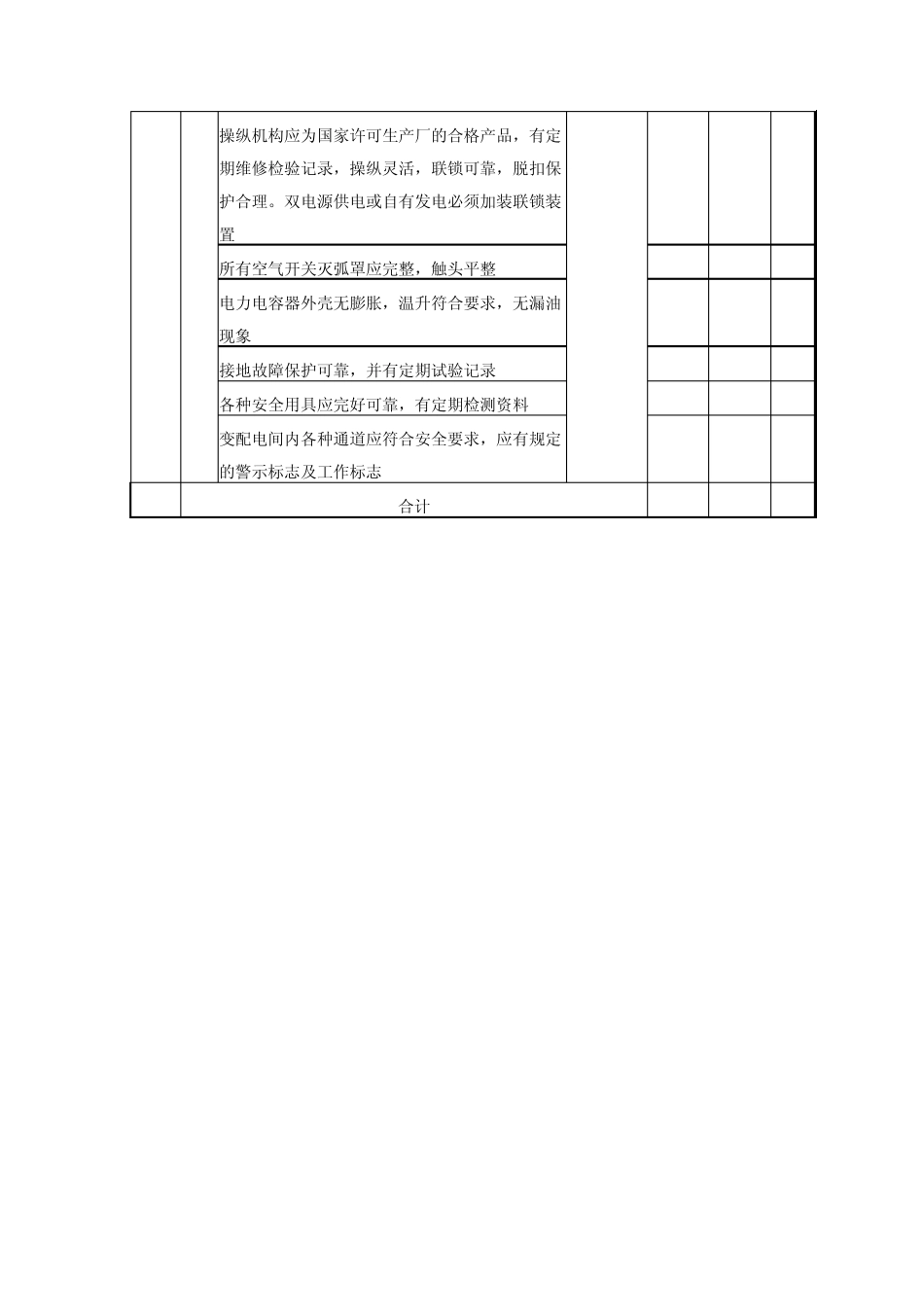

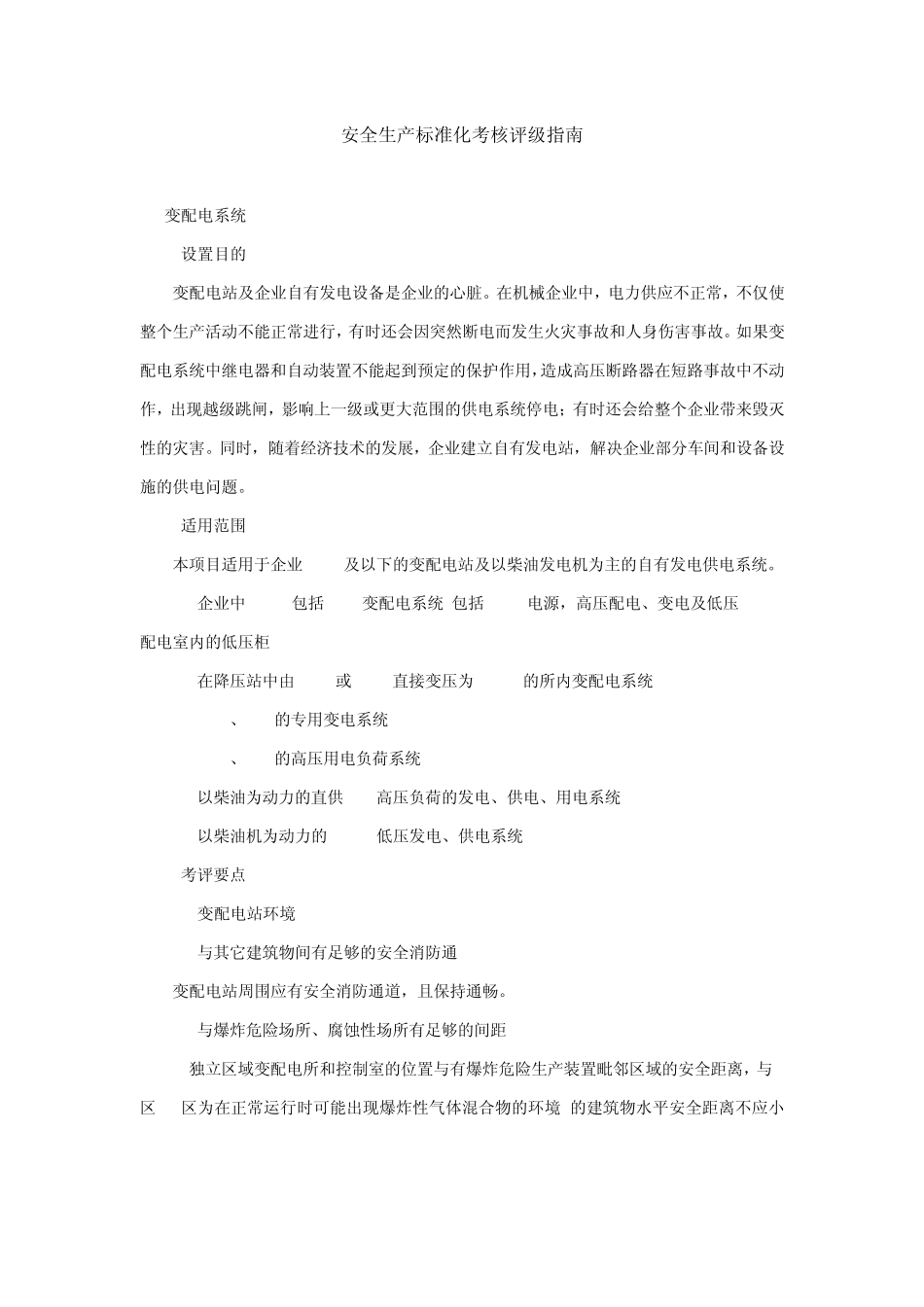

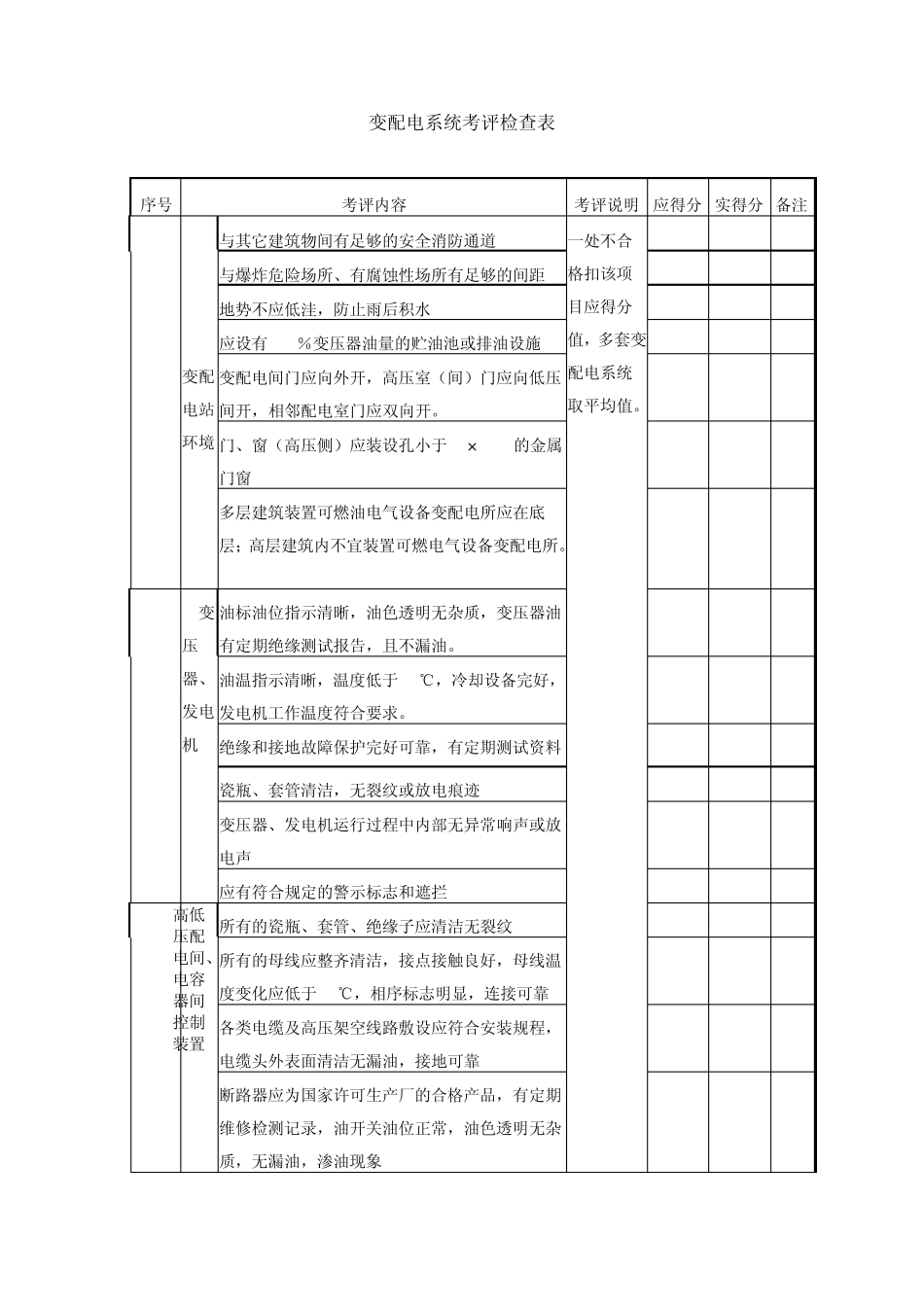

变配电系统考评检查表 No.223 序号 考评内容 考评说明 应得分 实得分 备注 1 变配电站环境 与其它建筑物间有足够的安全消防通道 一处不合格扣该项目应得分值，多套变配电系统取平均值。 0.8 与爆炸危险场所、有腐蚀性场所有足够的间距 0.8 地势不应低洼，防止雨后积水 0.8 应设有 100％变压器油量的贮油池或排油设施 0.8 变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开。 0.8 门、窗（高压侧）应装设孔小于 10× 10mm的金属门窗 0.8 多层建筑装置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所。 1.2 2 变压器、发电机 油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油。 2 油温指示清晰，温度低于 85℃，冷却设备完好，发电机工作温度符合要求。 2 绝缘和接地故障保护完好可靠，有定期测试资料 4 瓷瓶、套管清洁，无裂纹或放电痕迹 2 变压器、发电机运行过程中内部无异常响声或放电声 2.8 应有符合规定的警示标志和遮拦 1.2 3 高低压配电间、电容器间控制装置 所有的瓷瓶、套管、绝缘子应清洁无裂纹 0.8 所有的母线应整齐清洁，接点接触良好，母线温度变化应低于 70℃，相序标志明显，连接可靠 0.8 各类电缆及高压架空线路敷设应符合安装规程，电缆头外表面清洁无漏油，接地可靠 2 断路器应为国家许可生产厂的合格产品，有定期维修检测记录，油开关油位正常，油色透明无杂质，无漏油，渗油现象 4.8 操纵机构应为国家许可生产厂的合格产品，有定期维修检验记录，操纵灵活，联锁可靠，脱扣保护合理。双电源供电或自有发电必须加装联锁装置 4 所有空气开关灭弧罩应完整，触头平整 0.8 电力电容器外壳无膨胀，温升符合要求，无漏油现象 0.8 接地故障保护可靠，并有定期试验记录 2 各种安全用具应完好可靠，有定期检测资料 2 变配电间内各种通道应符合安全要求，应有规定的警示标志及工作标志 2 合计 40 安全生产标准化考核评级指南 28 变配电系统 28.1 设置目的 变配电站及企业自有发电设备是企业的心脏。在机械企业中，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然断电而发生火灾事故和人身伤害事故。如果变配电系统中继电器和自动装置不能起到预定的保护作用，造成高压断路器在短路事故中不动作，出现越级跳闸，影响上一级或更大范围的供电系统停电；有时还会给整个企业...
