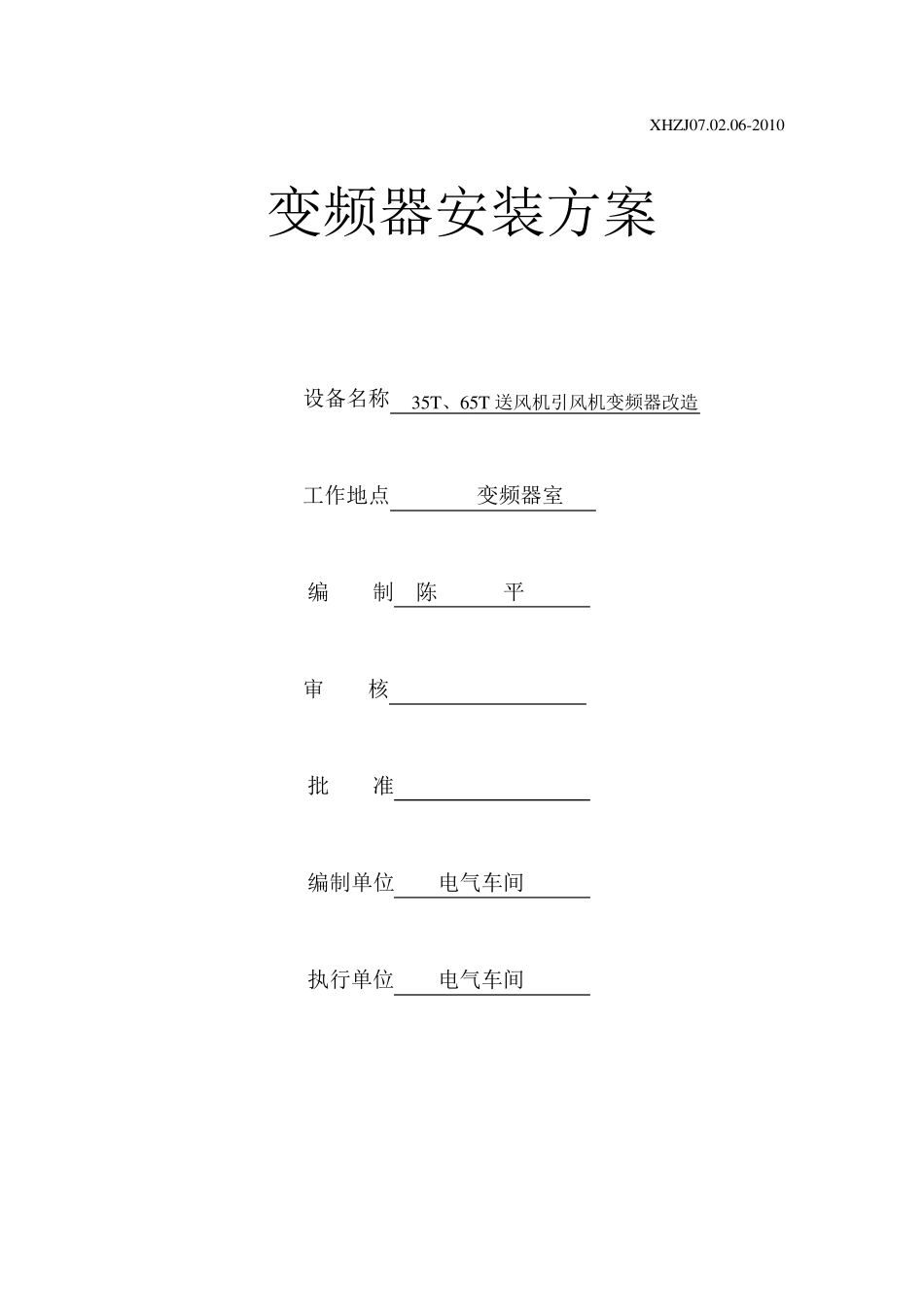

变频器安装方案

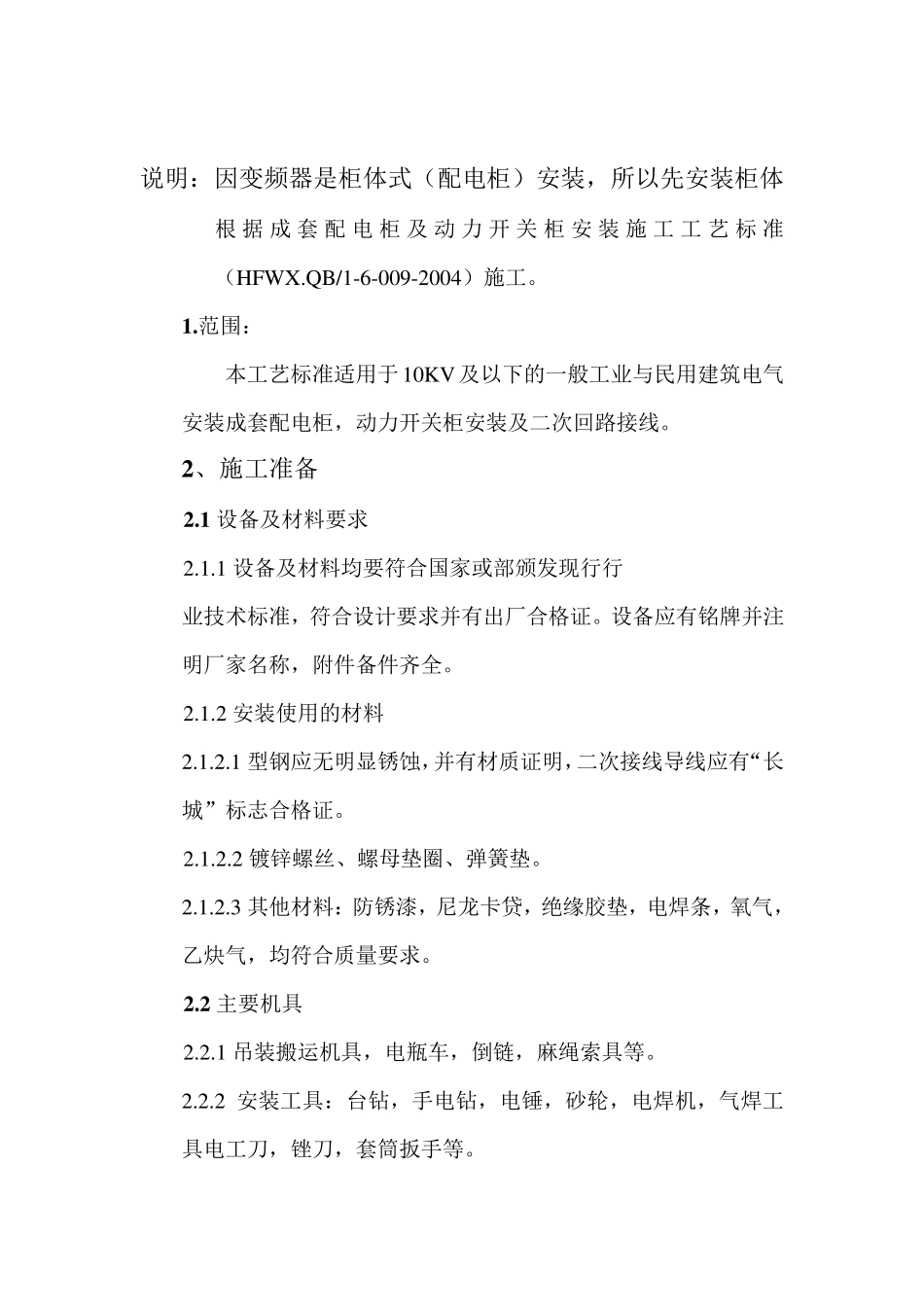

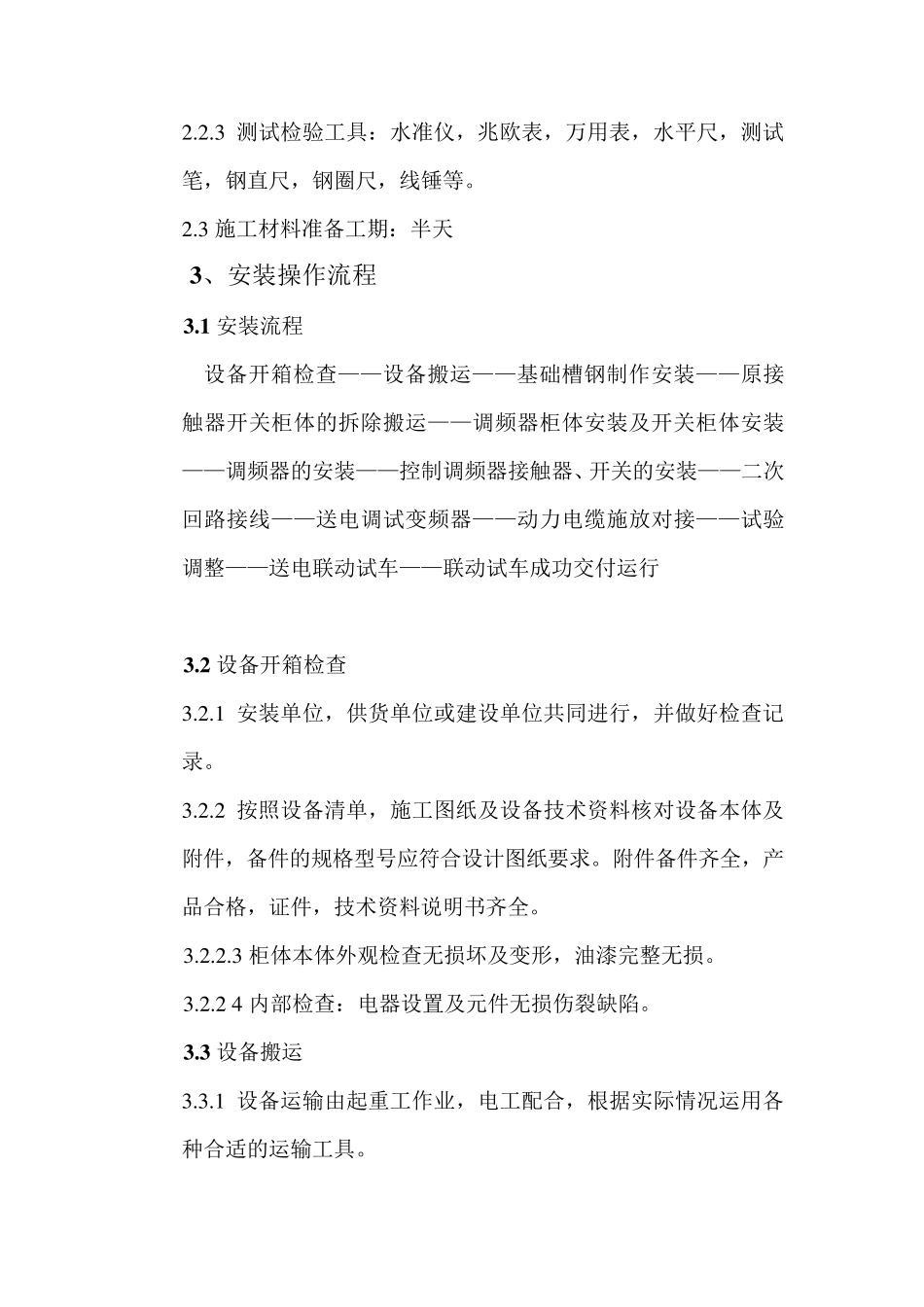

XHZJ07.02.06-2010 变频器安装方案 设备名称 35T、65T 送风机引风机变频器改造 工作地点 变频器室 编 制 陈 平 审 核 批 准 编制单位 电气车间 执行单位 电气车间 说明：因变频器是柜体式（配电柜）安装，所以先安装柜体根据成套配电柜及动力开关柜安装施工工艺标准（HFWX.QB/1-6-009-2004）施工。 1 .范围： 本工艺标准适用于10KV及以下的一般工业与民用建筑电气安装成套配电柜，动力开关柜安装及二次回路接线。 2 、施工准备 2 .1 设备及材料要求 2.1.1 设备及材料均要符合国家或部颁发现行行 业技术标准，符合设计要求并有出厂合格证。设备应有铭牌并注明厂家名称，附件备件齐全。 2.1.2 安装使用的材料 2.1.2.1 型钢应无明显锈蚀，并有材质证明，二次接线导线应有“长城”标志合格证。 2.1.2.2 镀锌螺丝、螺母垫圈、弹簧垫。 2.1.2.3 其他材料：防锈漆，尼龙卡贷，绝缘胶垫，电焊条，氧气，乙炔气，均符合质量要求。 2 .2 主要机具 2.2.1 吊装搬运机具，电瓶车，倒链，麻绳索具等。 2.2.2 安装工具：台钻，手电钻，电锤，砂轮，电焊机，气焊工具电工刀，锉刀，套筒扳手等。 2 .2 .3 测试检验工具：水准仪，兆欧表，万用表，水平尺，测试笔，钢直尺，钢圈尺，线锤等。 2 .3 施工材料准备工期：半天 3 、安装操作流程 3 .1 安装流程 设备开箱检查——设备搬运——基础槽钢制作安装——原接触器开关柜体的拆除搬运——调频器柜体安装及开关柜体安装——调频器的安装——控制调频器接触器、开关的安装——二次回路接线——送电调试变频器——动力电缆施放对接——试验调整——送电联动试车——联动试车成功交付运行 3 .2 设备开箱检查 3 .2 .1 安装单位，供货单位或建设单位共同进行，并做好检查记录。 3 .2 .2 按照设备清单，施工图纸及设备技术资料核对设备本体及附件，备件的规格型号应符合设计图纸要求。附件备件齐全，产品合格，证件，技术资料说明书齐全。 3 .2 .2 .3 柜体本体外观检查无损坏及变形，油漆完整无损。 3 .2 .2 4 内部检查：电器设置及元件无损伤裂缺陷。 3 .3 设备搬运 3 .3 .1 设备运输由起重工作业，电工配合，根据实际情况运用各种合适的运输工具。 3.3.2 设备吊点：柜顶有吊环者吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处。不得将吊索挂在设备件上，吊索的绳长应一致以防柜体变形或部件损坏。 3.3.3 运输时必须...
