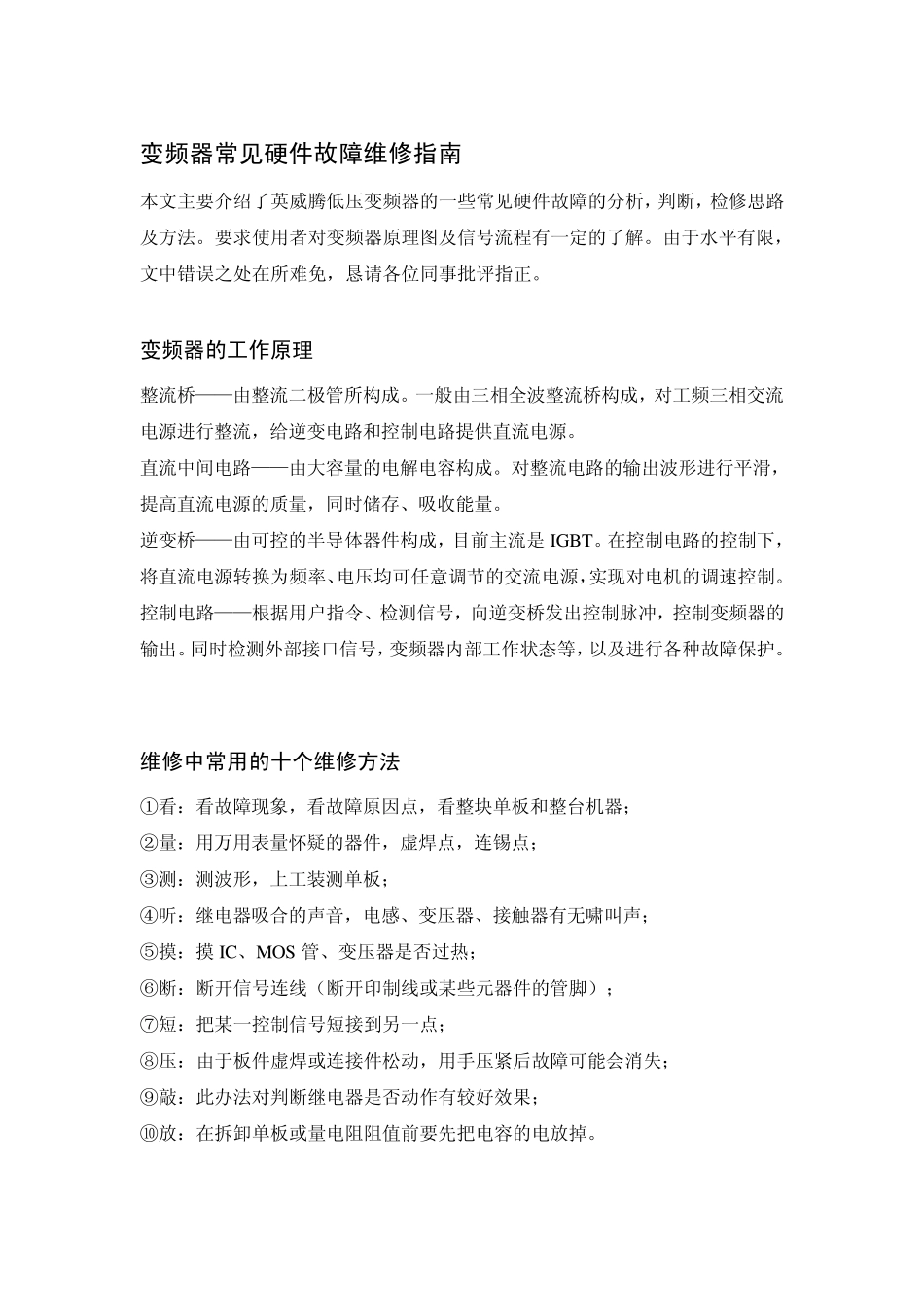

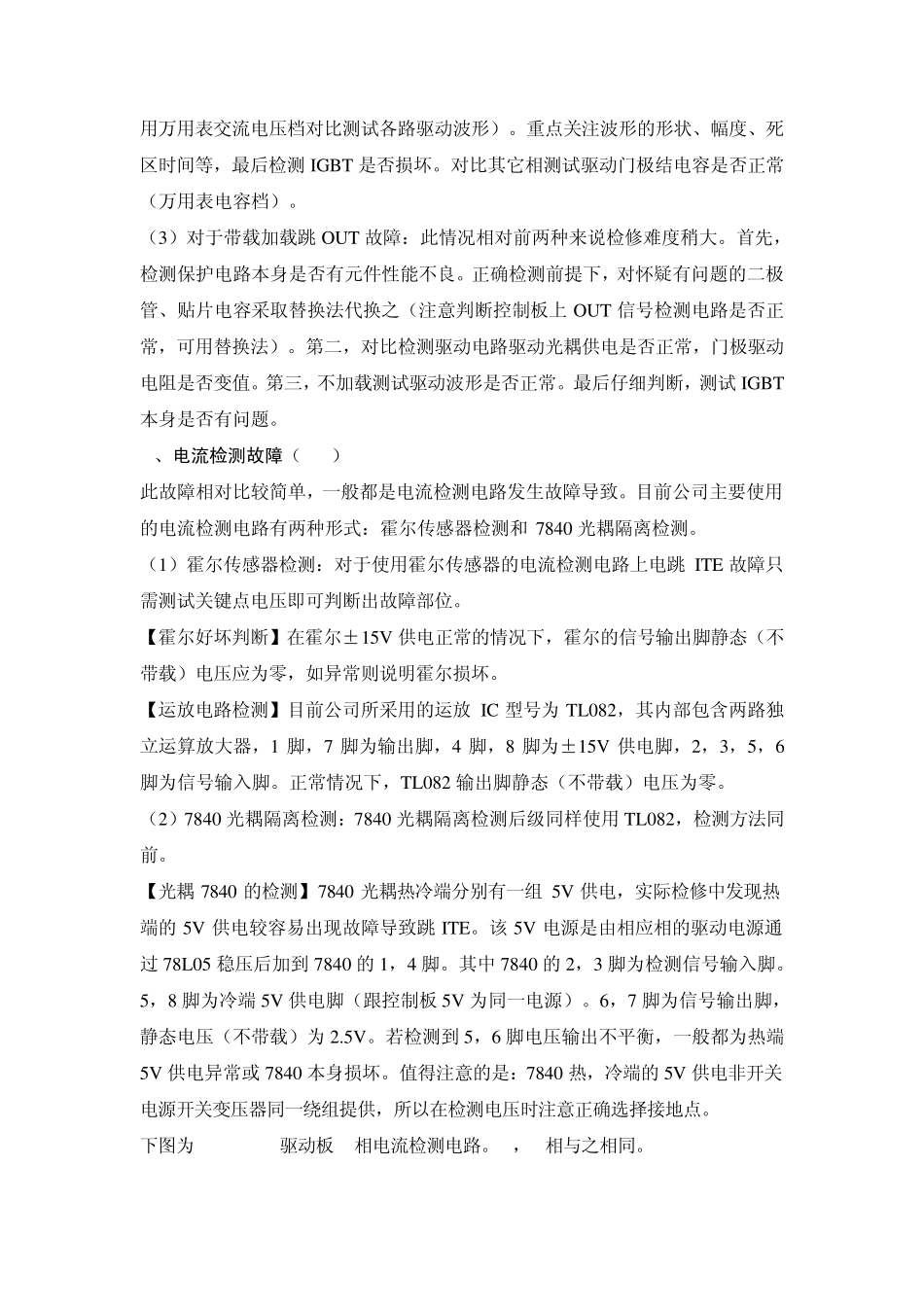

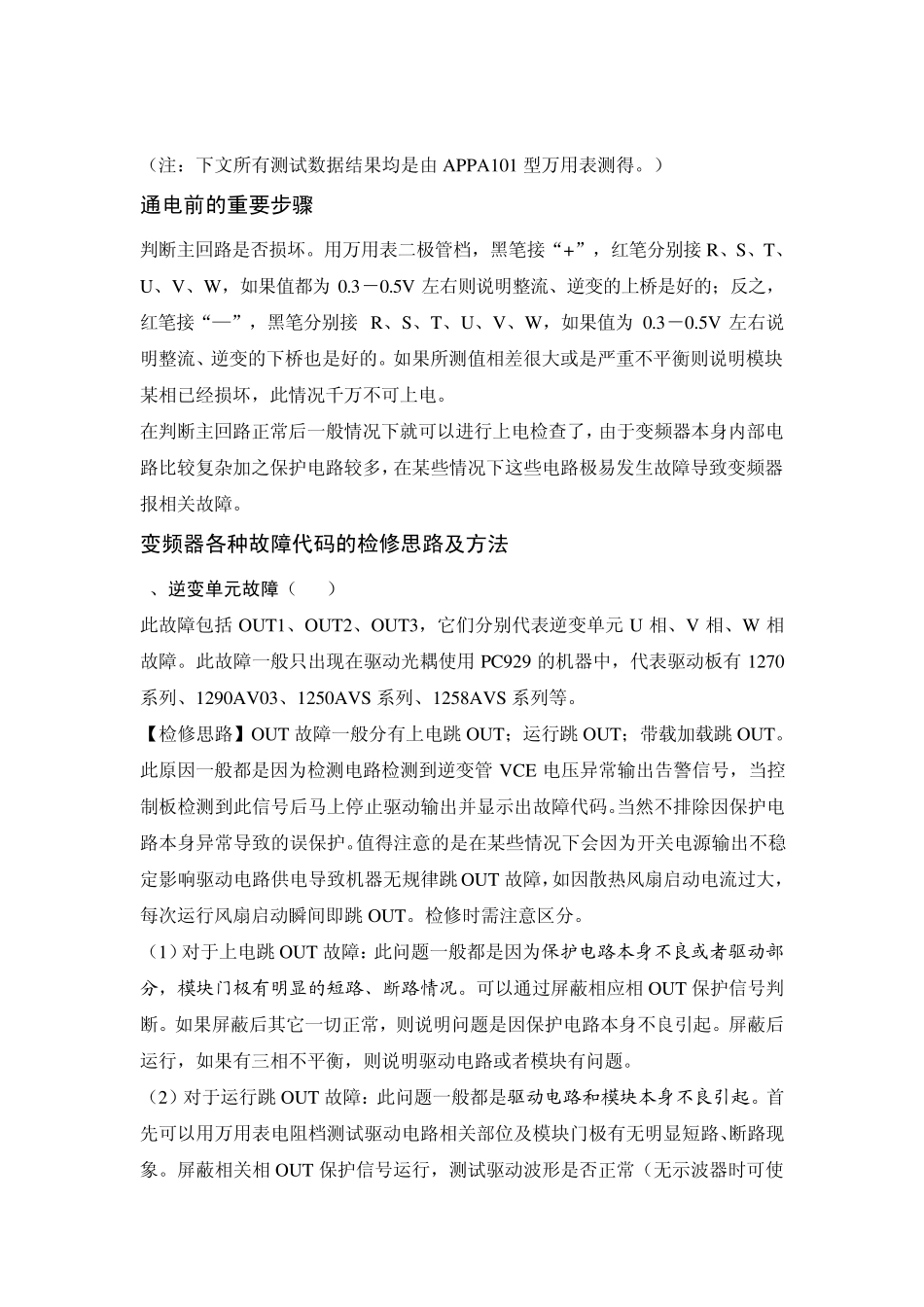

变频器常见硬件故障维修指南 本文主要介绍了英威腾低压变频器的一些常见硬件故障的分析，判断，检修思路及方法。要求使用者对变频器原理图及信号流程有一定的了解。由于水平有限，文中错误之处在所难免，恳请各位同事批评指正。 变频器的工作原理 整流桥——由整流二极管所构成。一般由三相全波整流桥构成，对工频三相交流电源进行整流，给逆变电路和控制电路提供直流电源。 直流中间电路——由大容量的电解电容构成。对整流电路的输出波形进行平滑，提高直流电源的质量，同时储存、吸收能量。 逆变桥——由可控的半导体器件构成，目前主流是 IGBT。在控制电路的控制下，将直流电源转换为频率、电压均可任意调节的交流电源，实现对电机的调速控制。 控制电路——根据用户指令、检测信号，向逆变桥发出控制脉冲，控制变频器的输出。同时检测外部接口信号，变频器内部工作状态等，以及进行各种故障保护。 维修中常用的十个维修方法 ①看：看故障现象，看故障原因点，看整块单板和整台机器； ②量：用万用表量怀疑的器件，虚焊点，连锡点； ③测：测波形，上工装测单板； ④听：继电器吸合的声音，电感、变压器、接触器有无啸叫声； ⑤摸：摸 IC、MOS 管、变压器是否过热； ⑥断：断开信号连线（断开印制线或某些元器件的管脚）； ⑦短：把某一控制信号短接到另一点； ⑧压：由于板件虚焊或连接件松动，用手压紧后故障可能会消失； ⑨敲：此办法对判断继电器是否动作有较好效果； ⑩放：在拆卸单板或量电阻阻值前要先把电容的电放掉。 （注：下文所有测试数据结果均是由APPA101 型万用表测得。） 通电前的重要步骤 判断主回路是否损坏。用万用表二极管档，黑笔接“+”，红笔分别接R、S、T、U、V、W ，如果值都为0.3－0.5V 左右则说明整流、逆变的上桥是好的；反之，红笔接“—”，黑笔分别接R、S、T、U、V、W ，如果值为0.3－0.5V 左右说明整流、逆变的下桥也是好的。如果所测值相差很大或是严重不平衡则说明模块某相已经损坏，此情况千万不可上电。 在判断主回路正常后一般情况下就可以进行上电检查了，由于变频器本身内部电路比较复杂加之保护电路较多，在某些情况下这些电路极易发生故障导致变频器报相关故障。 变频器各种故障代码的检修思路及方法 1、逆变单元故障（OUT） 此故障包括 OUT1、OUT2、OUT3，它们分别代表逆变单元 U 相、V 相、W 相故障。此故障一般只出现在驱动光耦使用PC929 的机器中，代表驱...
