变频器恒压供水系统使用说明书

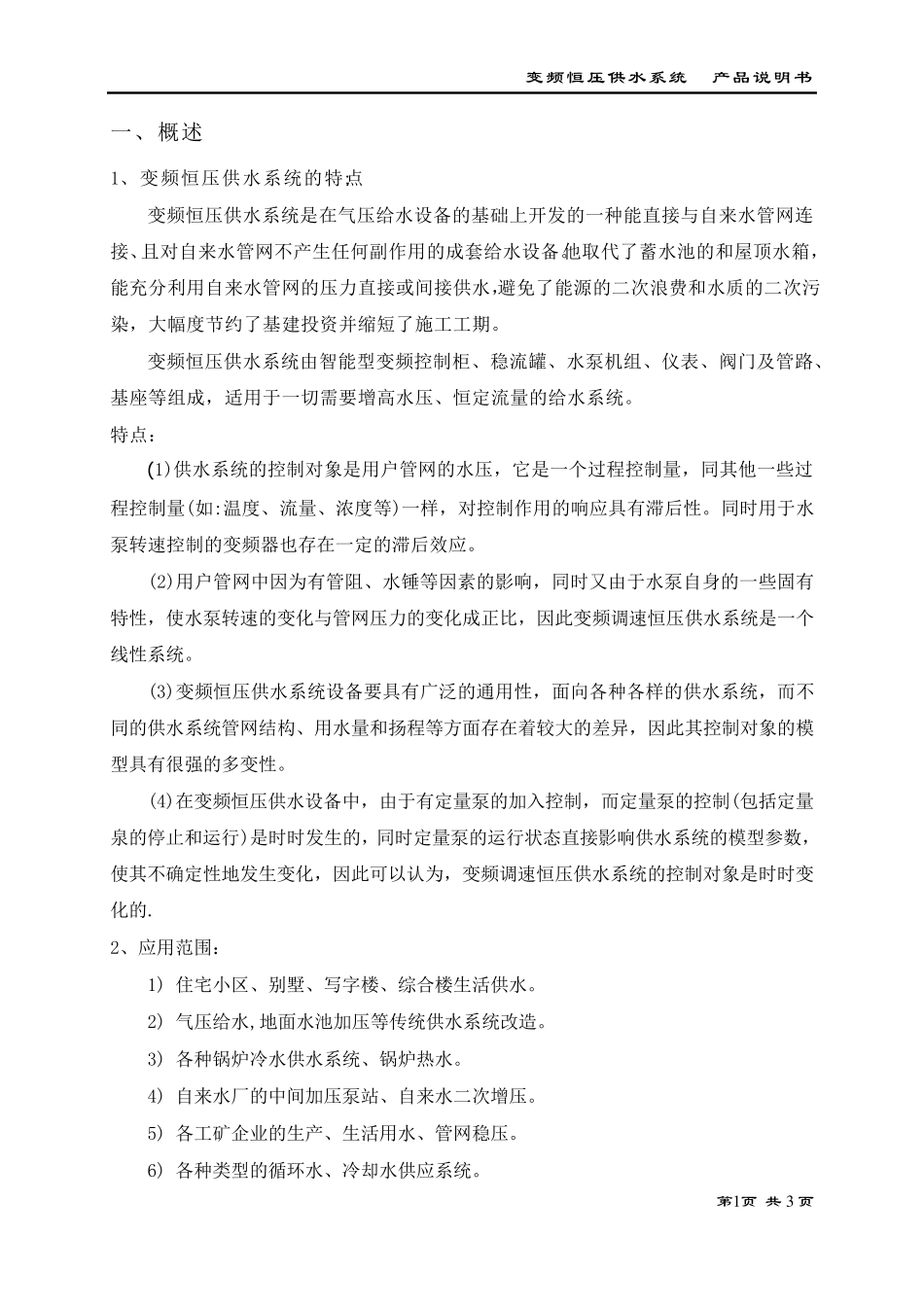

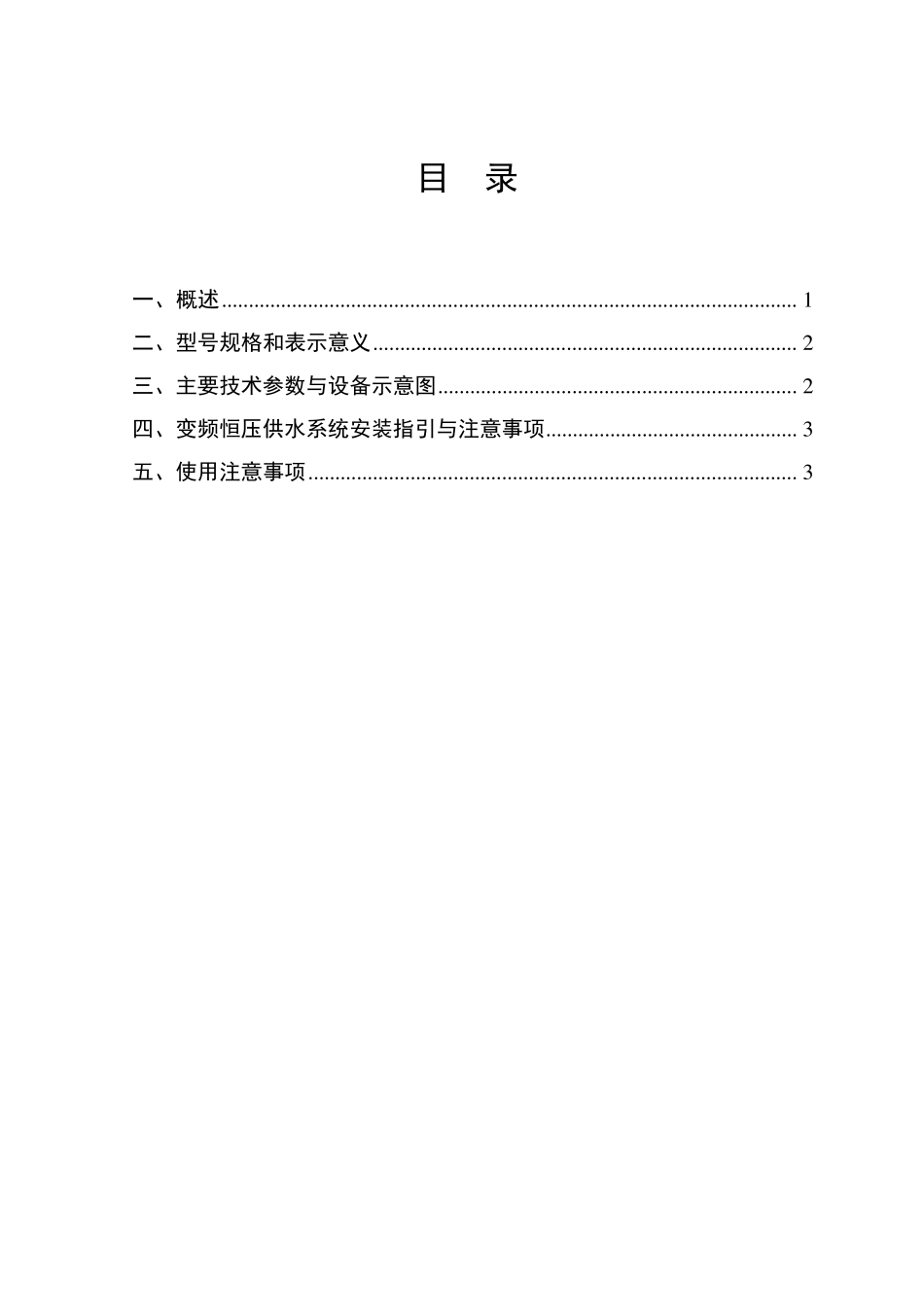

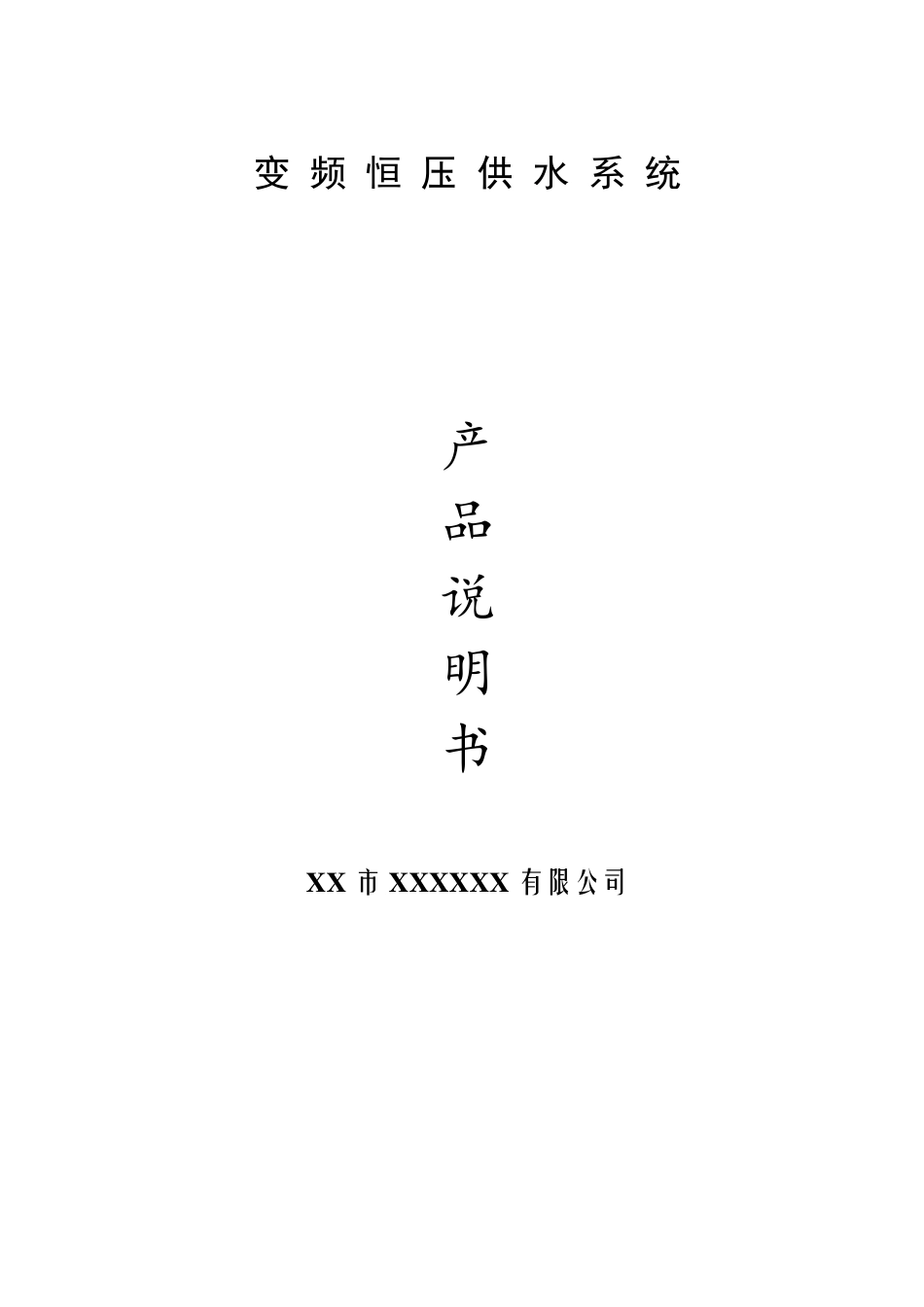

变 频 恒 压 供 水 系 统 产 品 说 明 书 X X 市X X X X X X 有限公司 目 录 一、概述 ........................................................................................................... 1 二、型号规格和表示意义 ............................................................................... 2 三、主要技术参数与设备示意图 ................................................................... 2 四、变频恒压供水系统安装指引与注意事项 ............................................... 3 五、使用注意事项 ........................................................................................... 3 变频恒压供水系统 产品说明书 第1 页 共 3 页 一、概述 1、变频恒压供水系统的特点: 变频恒压供水系统是在气压给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套给水设备。他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。 变频恒压供水系统由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。 特点： (1)供水系统的控制对象是用户管网的水压，它是一个过程控制量，同其他一些过程控制量(如:温度、流量、浓度等)一样，对控制作用的响应具有滞后性。同时用于水泵转速控制的变频器也存在一定的滞后效应。 (2)用户管网中因为有管阻、水锤等因素的影响，同时又由于水泵自身的一些固有特性，使水泵转速的变化与管网压力的变化成正比 ，因此 变频调 速恒压供水系统是一个线 性系统。 (3)变频恒压供水系统设备要具有广 泛 的通 用性，面 向 各 种各 样的供水系统，而 不同的供水系统管网结 构 、用水量和扬 程等方 面 存在着 较 大的差 异 ，因此 其控制对象的模型具有很 强 的多 变性。 (4)在变频恒压供水设备中，由于有定量泵的加 入 控制，而 定量泵的控制(包 括 定量泉 的停 止 和运 行 )是时时发生的，同时定量泵的运 行 状 态 直接影响供水系统的模 型参 数 ，使其不确 定性地 发生变化，因此 可 以 认 为，变频调 速恒压供水系统的控制对象是时时变化的. 2、应用范 围 ： 1) ...
