变频器恒压供水系统方案

变频器恒压供水系统方案_第1页
1/8
变频器恒压供水系统方案_第2页
2/8
变频器恒压供水系统方案_第3页
3/8

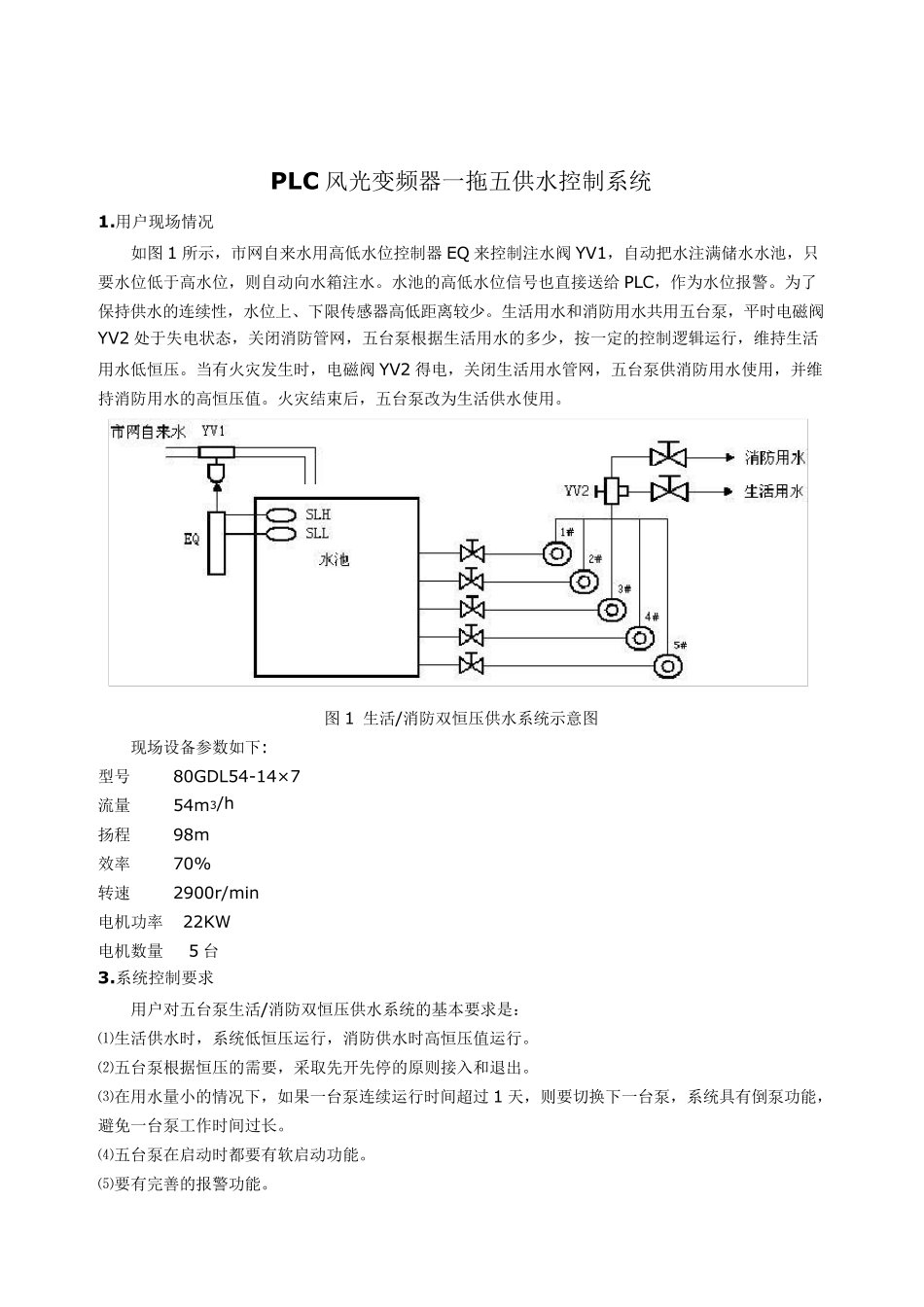

PLC 风 光 变 频 器 一 拖 五 供 水 控 制 系 统 1.用 户 现 场 情 况 如 图 1 所 示 , 市 网 自 来 水 用 高 低 水 位 控 制 器 EQ 来 控 制 注 水 阀 YV1, 自 动 把 水 注 满 储 水 水 池 , 只要 水 位 低 于 高 水 位 , 则 自 动 向 水 箱 注 水 。 水 池 的 高 低 水 位 信 号 也 直 接 送 给 PLC, 作 为 水 位 报 警 。 为 了保 持 供 水 的 连 续 性 , 水 位 上 、 下 限 传 感 器 高 低 距 离 较 少 。 生 活 用 水 和 消 防 用 水 共 用 五 台 泵 , 平 时 电 磁 阀YV2 处 于 失 电 状 态 , 关 闭 消 防 管 网 , 五 台 泵 根 据 生 活 用 水 的 多 少 , 按 一 定 的 控 制 逻 辑 运 行 , 维 持 生 活用 水 低 恒 压 。 当 有 火 灾 发 生 时 , 电 磁 阀 YV2 得 电 , 关 闭 生 活 用 水 管 网 , 五 台 泵 供 消 防 用 水 使 用 , 并 维持 消 防 用 水 的 高 恒 压 值 。 火 灾 结 束 后 , 五 台 泵 改 为 生 活 供 水 使 用 。 图 1 生 活 /消 防 双 恒 压 供 水 系 统 示 意 图 现 场 设 备 参 数 如 下 : 型 号 80GDL54-14× 7 流 量 54m3/h 扬 程 98m 效率 70% 转速 2900r/min 电 机功率 22KW 电 机数 量 5 台 3.系 统 控 制 要 求 用 户 对五 台 泵 生 活 /消 防 双 恒 压 供 水 系 统 的 基本要 求是: ⑴生 活 供 水 时 , 系 统 低 恒 压 运 行 , 消 防 供 水 时 高 恒 压 值 运 行 。 ⑵五 台 泵 根 据 恒 压 的 需要 , 采取先开先停的 原则 接 入和 退出。 ⑶在用 水 量 小的 情 况 下 , 如 果一 台 泵 连 续 运 行 时 间超过1 天 , 则 要 切 换 下 一 台 泵 , 系 统 具 有 倒 泵 功能 ,避 免 一 台 泵 工 作 时 间过长 。 ⑷ 五 台 泵 在启 动 时 都 要 有 软 启 动 功能 。 ⑸ 要 有 完 善 的 报 警 功能 。 ⑹对泵的操作要有手动控制功能;手动只在应急或检修时使用。 4.设备选型 (1)风光JD-BP32-XF型供水变频器 JD-BP32-XF ...
