变频器检修规程

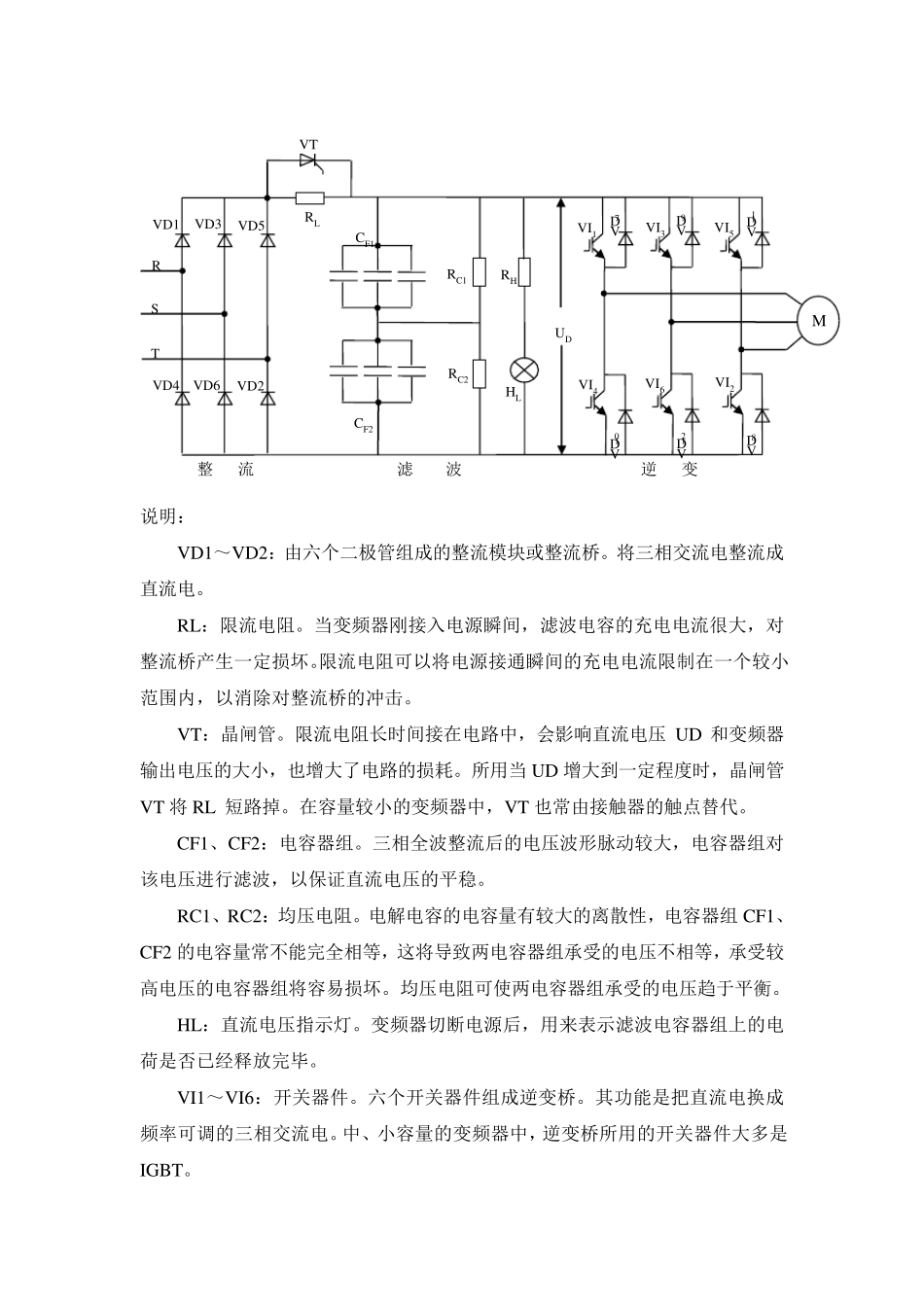

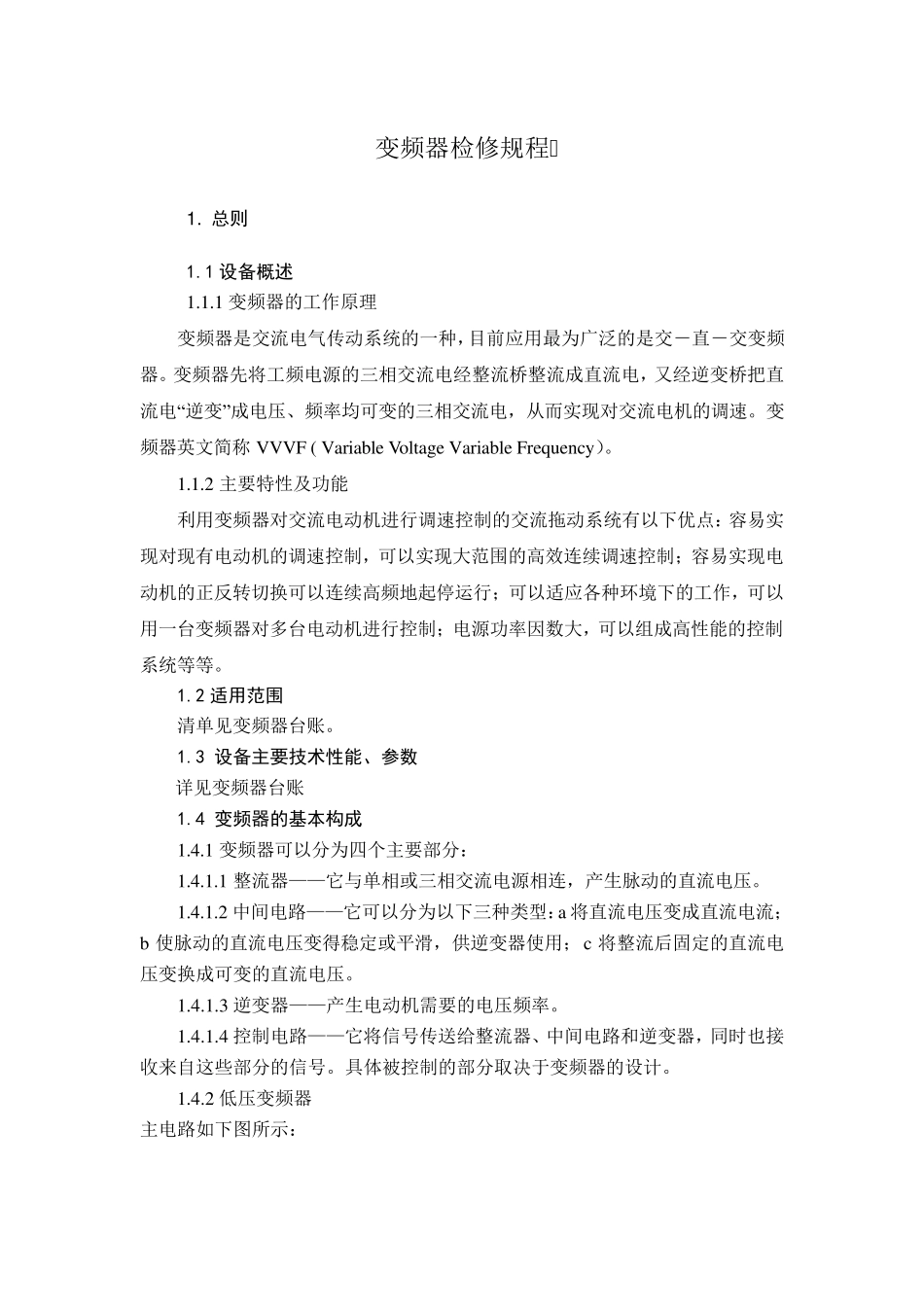

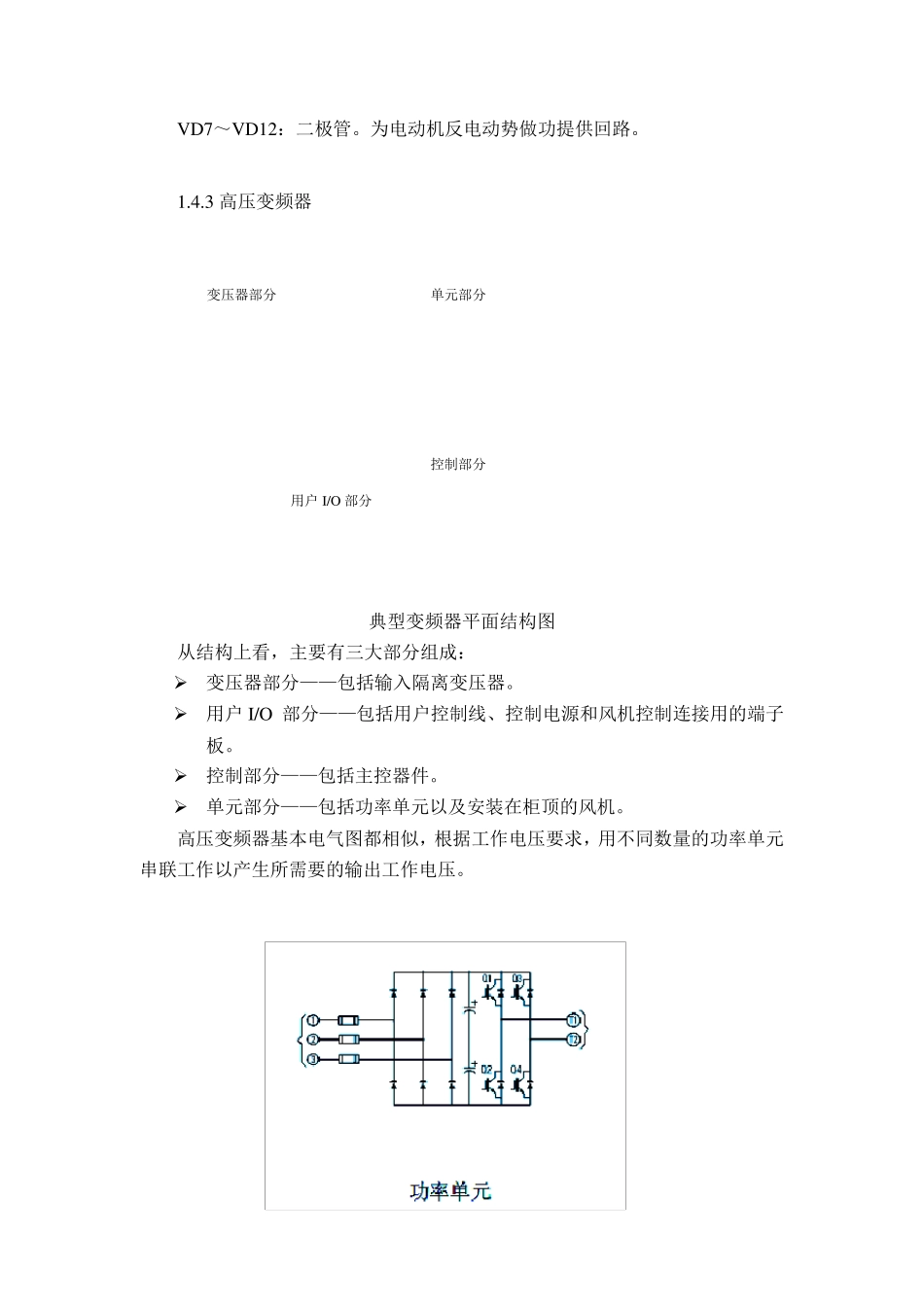

变频器检修规程 1 . 总则 1.1 设备概述 1.1.1 变频器的工作原理 变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。变频器英文简称VVVF ( Variable Voltage Variable Frequ ency ）。 1.1.2 主要特性及功能 利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。 1.2 适用范围 清单见变频器台账。 1.3 设备主要技术性能、参数 详见变频器台账 1.4 变频器的基本构成 1.4.1 变频器可以分为四个主要部分： 1.4.1.1 整流器——它与单相或三相交流电源相连，产生脉动的直流电压。 1.4.1.2 中间电路——它可以分为以下三种类型：a 将直流电压变成直流电流；b 使脉动的直流电压变得稳定或平滑，供逆变器使用；c 将整流后固定的直流电压变换成可变的直流电压。 1.4.1.3 逆变器——产生电动机需要的电压频率。 1.4.1.4 控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。具体被控制的部分取决于变频器的设计。 1.4.2 低压变频器 主电路如下图所示： 说明： VD1～VD2：由六个二极管组成的整流模块或整流桥。将三相交流电整流成直流电。 RL：限流电阻。当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。 VT：晶闸管。限流电阻长时间接在电路中，会影响直流电压UD 和变频器输出电压的大小，也增大了电路的损耗。所用当UD 增大到一定程度时，晶闸管VT 将RL 短路掉。在容量较小的变频器中，VT 也常由接触器的触点替代。 CF1、CF2：电容器组。三相全波整流后的电压波形脉动较大，电容器组对该电压进行滤波，以保证直流电压的平稳。 RC1、RC2：均压电阻。电解电容的电容量有较大的离散性，电容器组CF1、CF2 的电容量常不能完全相等，这将导致两电容器组承受的电压不相等，承受较高电压的电容器组将容易损坏。均压电阻可使两电容器组承受...
