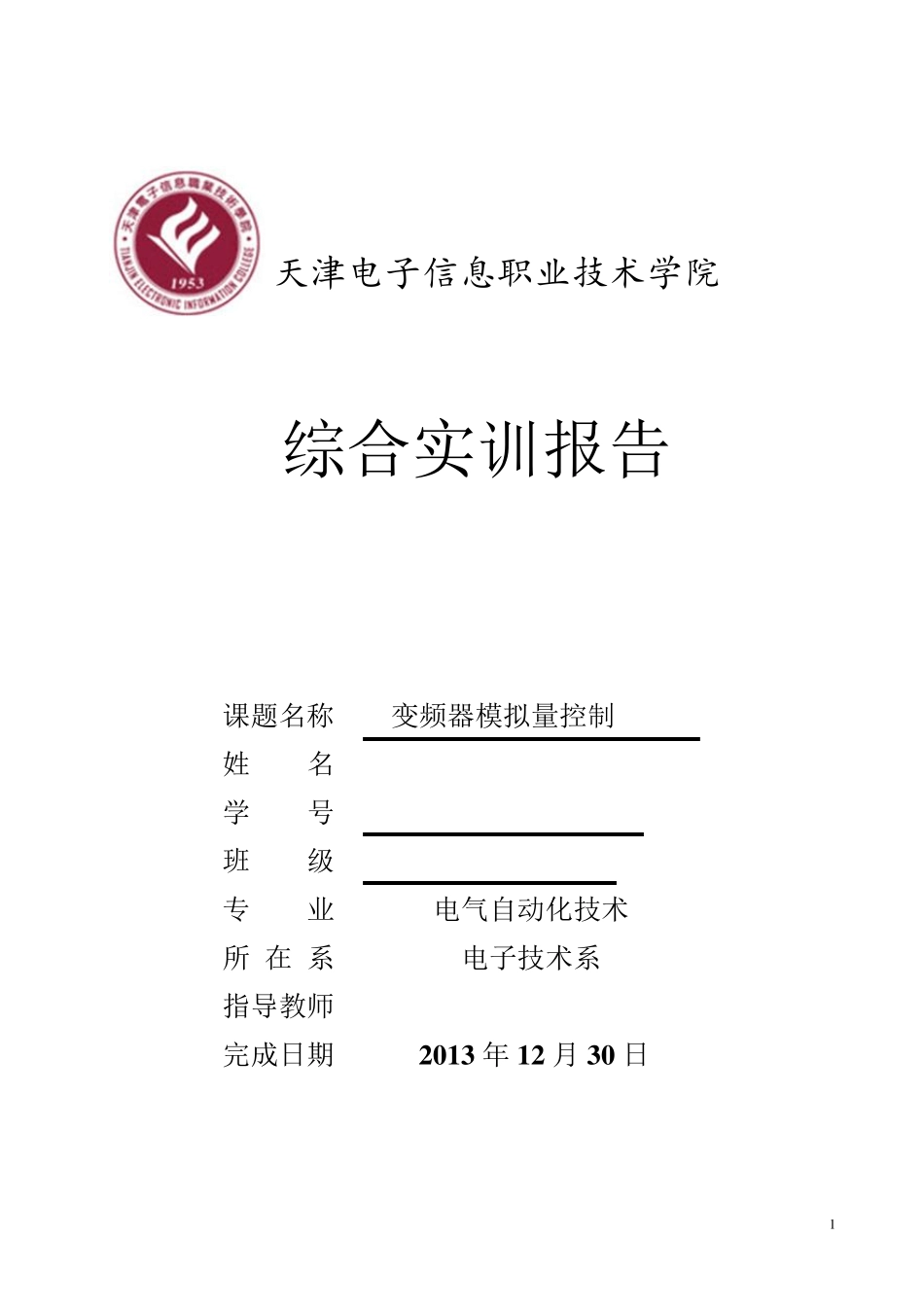

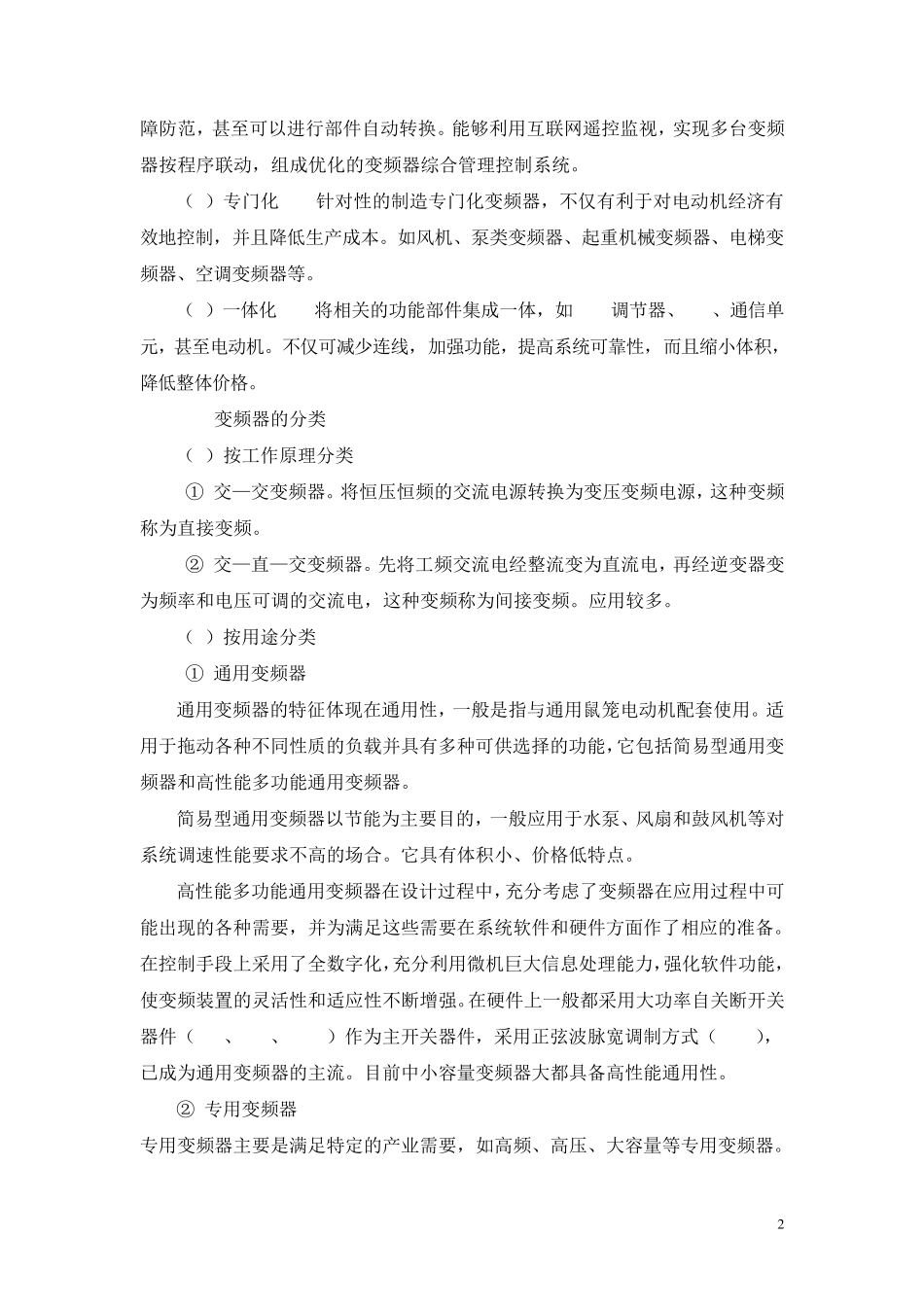

1 天津电子信息职业技术学院 综合实训报告 课题名称 变频器模拟量控制 姓 名 学 号 班 级 专 业 电气自动化技术 所 在 系 电子技术系 指导教师 完成日期 2 0 1 3 年 1 2 月 3 0 日 1 一、实训目的 1.了解变频器的基本概念、发展趋势、分类及应用方向。 2.了解变频器的工作原理。 3.掌握 MM420变频器的模拟信号控制。 4.进一步掌握变频器基本参数的输入方法。 5.熟练掌握变频器的运行操作。 二、实训单位 天津电子信息职业技术学院 三、实训内容 1. 变频器概述 变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电装置。它的问世使电气传动领域发生了深刻的技术革命。有数据显示，采用变频控制将会节电 30%左右。近年来变频器作为商品在国内的销售呈逐年增长趋势，近几年市场保持 12%～15%的增长率，超过了 GTP的增长速度。 变频器的出现是微电子技术、电力电子技术、计算机技术和自动控制理论不断发展创新的产物。它的问世使电气传动领域发生了深刻的技术革命。 变频器具有对交流电动机进行软起动、变频调速、提高运转精度、改变功率因数、过流、过压、过载保护等功能。通过变频调速可以使控制系统节能、改善生产工艺流程、提高产品质量和易于实现自动控制，是目前最有发展前途的调速方式。 变频器早期仅仅用于速度控制，随着技术发展和社会对能源运用效率要求的日益提高，逐渐被用于节能领域。它可以使得电动机及其拖动的负载在无需任何改动情况下，按照生产工艺要求调整转速输出，大大降低电动机功耗，实现系统高效运行目的。目前，我国很多企业已将变频器用于带式输送机起动、调速控制、风机调速以及水泵调速，对节约电能，减少排放量做出积极贡献。 1.1 变频器发展趋势 经过 40年的发展，变频器的发展趋势呈现以下特点。 （1）智能化 操作更加简便，有明显的工作状态显示，能够自诊断和故 2 障防范，甚至可以进行部件自动转换。能够利用互联网遥控监视，实现多台变频器按程序联动，组成优化的变频器综合管理控制系统。 （2）专门化 针对性的制造专门化变频器，不仅有利于对电动机经济有效地控制，并且降低生产成本。如风机、泵类变频器、起重机械变频器、电梯变频器、空调变频器等。 （3）一体化 将相关的功能部件集成一体，如PID调节器、PLC、通信单元，甚至电动机。不仅可减少连线，加强功能，提高系统可靠性，而且缩小体积，降低整体价格。 1.2 变频器...
