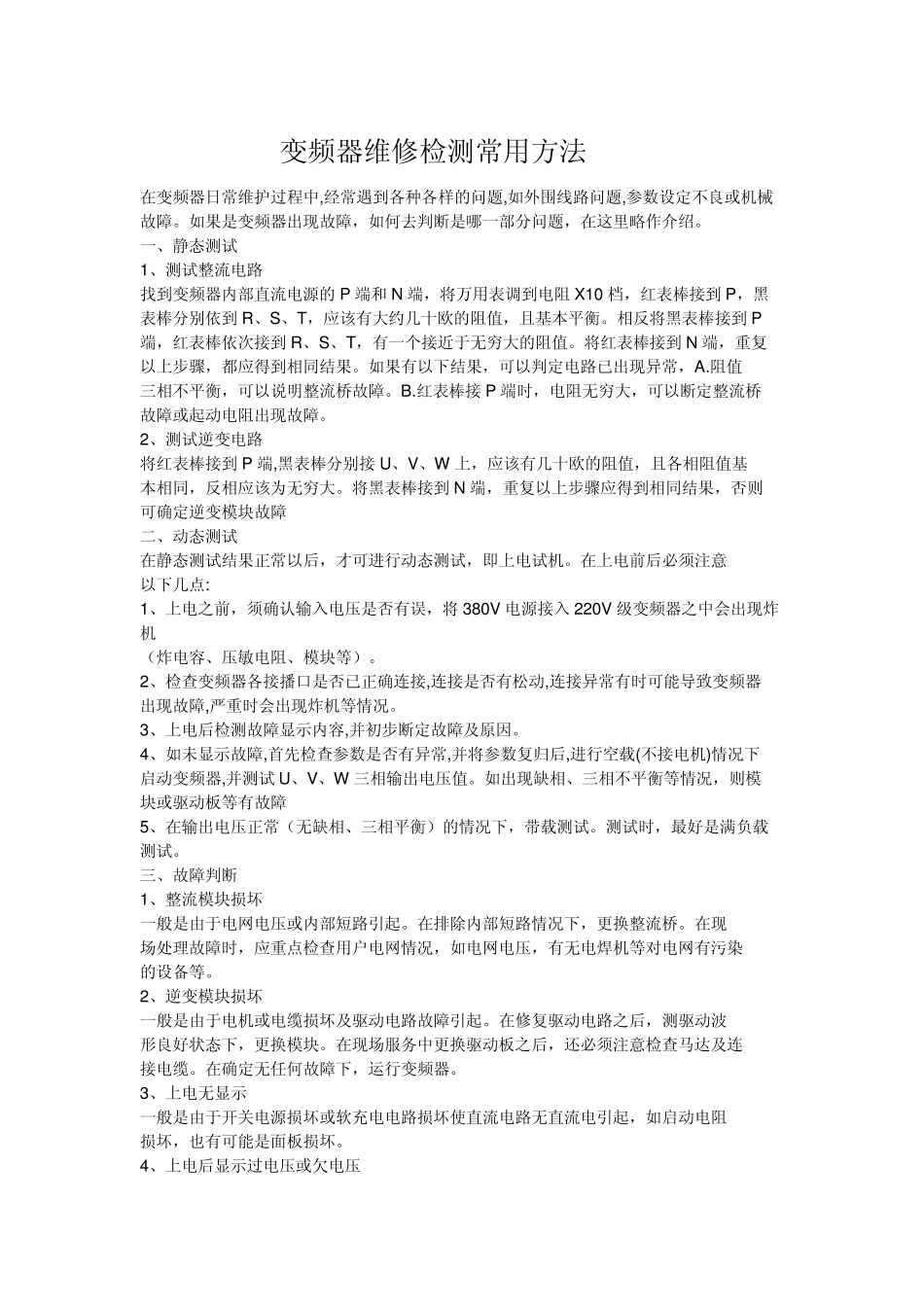

变频器维修检测常用方法 在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障
如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍
一、静态测试 1、测试整流电路 找到变频器内部直流电源的P 端和 N 端，将万用表调到电阻 X10 档，红表棒接到P，黑 表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡
相反将黑表棒接到P 端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值
将红表棒接到N 端，重复 以上步骤，都应得到相同结果
如果有以下结果，可以判定电路已出现异常，A
阻值 三相不平衡，可以说明整流桥故障
红表棒接 P 端时，电阻无穷大，可以断定整流桥 故障或起动电阻出现故障
2、测试逆变电路 将红表棒接到P 端,黑表棒分别接 U、V、W 上，应该有几十欧的阻值，且各相阻值基 本相同，反相应该为无穷大
将黑表棒接到N 端，重复以上步骤应得到相同结果，否则 可确定逆变模块故障 二、动态测试 在静态测试结果正常以后，才可进行动态测试，即上电试机
在上电前后必须注意 以下几点: 1、上电之前，须确认输入电压是否有误，将 380V 电源接入 220V 级变频器之中会出现炸机 （炸电容、压敏电阻、模块等）
2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器 出现故障,严重时会出现炸机等情况
3、上电后检测故障显示内容,并初步断定故障及原因
4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下 启动变频器,并测试 U、V、W 三相输出电压值
如出现缺相、三相不平衡等情况，则模 块或驱动板等有故障 5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试
测试时，最好是满负载 测试
三、故障判断 1、整流模块损坏 一般是由于电网电压或内部短路引起
