变频器设计方法

变频器设计方法_第1页
1/22

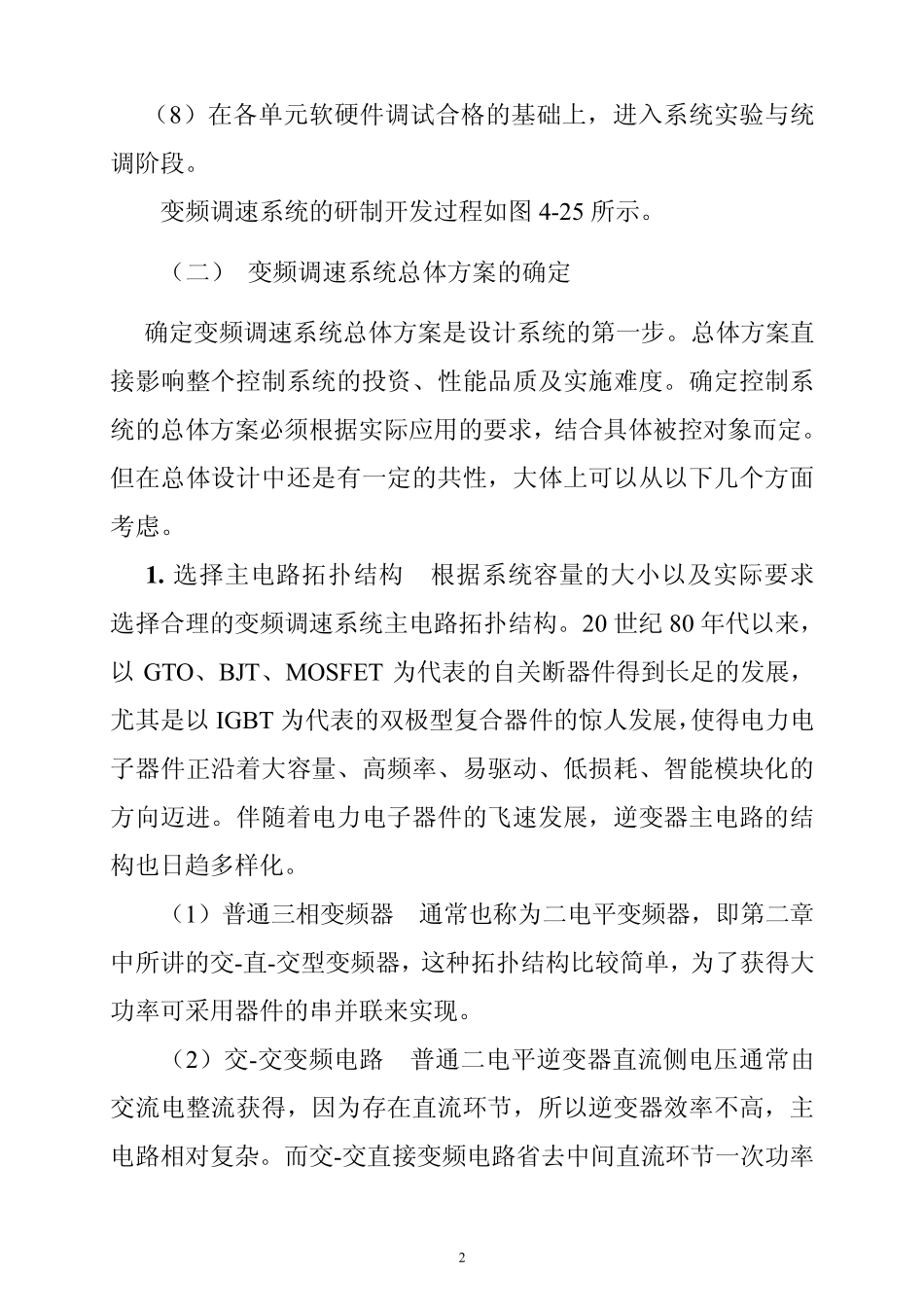

变频器设计方法_第2页
2/22

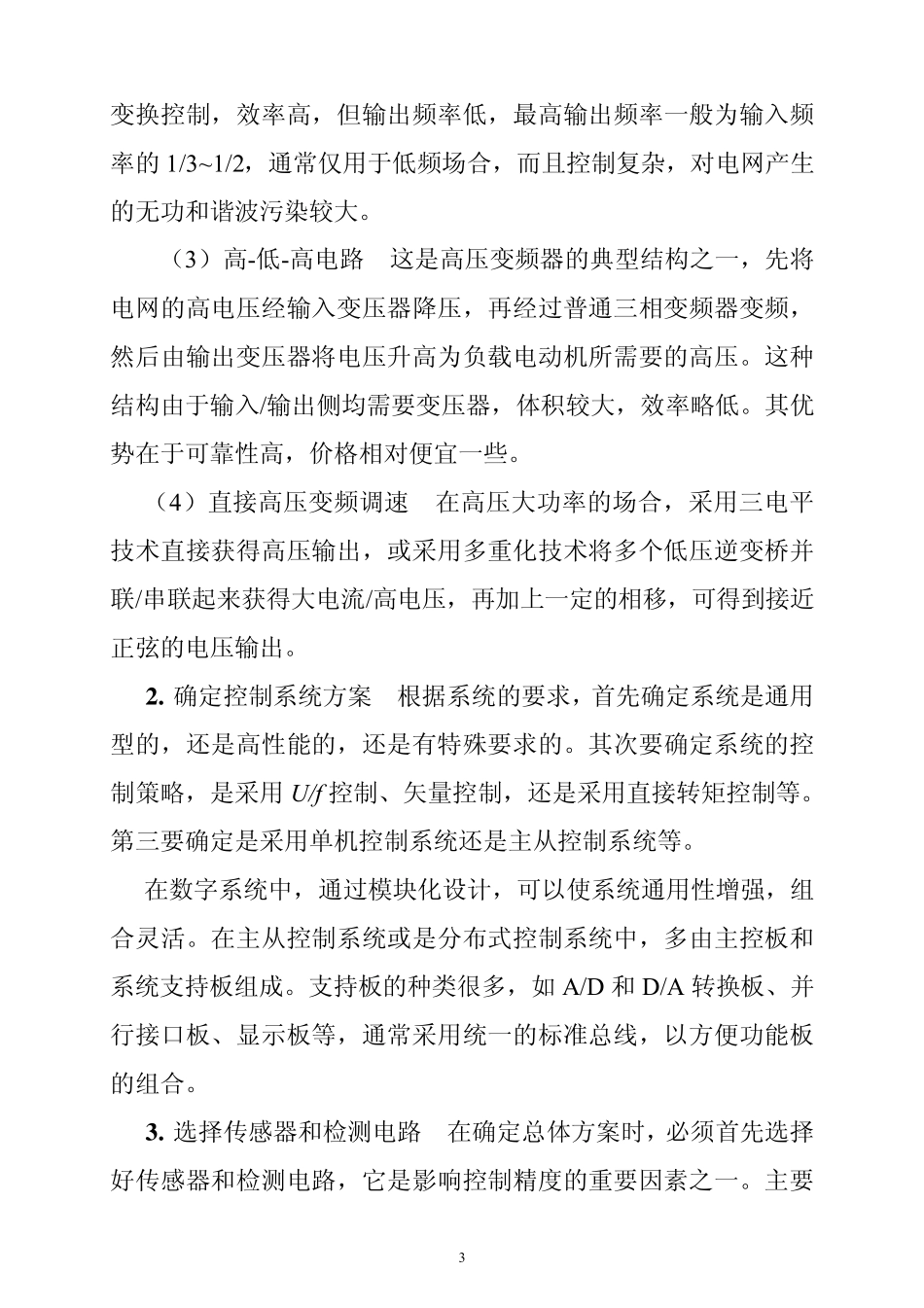

变频器设计方法_第3页
3/22
1 变频器设计方法 一、变频调速系统设计的一般性方法 (一)变频调速系统设计的内容和步骤 变频调速系统设计的主要内容和步骤如下: (1)控制系统总体方案设计,明确系统的总体要求及技术条件。包括系统的基本功能、控制方案选择以及性能指标(响应时间、稳态精度、通信接口)等; (2)设计主电路拓扑结构,选定逆变器件类型; (3)确定控制策略和控制方式; (4)选择主控制芯片; (5)选择各物理量的传感器和检测电路; (6)系统硬件设计,包括主电路模块、驱动与保护电路,与CPU 相关的电路、外围设备、接口电路、逻辑电路及键盘显示模块; (7)系统软件设计,包括应用程序的设计、管理以及监控程序的设计; 研 究 系 统 要 求 确 定 主 电 路 结 构 元 器件 参 数 计算 系 统 方案 设计 确 定 控 制 策 略 进 行 计算 机 仿 真 是 硬 件 与 软 件 作 用 分 工 结 束 实 验 调 试 性 能 测 试 是 否 满 足 要 求 ? 否软 件 设计硬 件 设计CPU 芯 片 选 择 图 4-25 变频调速系统的研发过程 2(8)在各单元软硬件调试合格的基础上,进入系统实验与统调阶段。 变频调速系统的研制开发过程如图4-25 所示。 (二) 变频调速系统总体方案的确定 确定变频调速系统总体方案是设计系统的第一步。总体方案直接影响整个控制系统的投资、性能品质及实施难度。确定控制系统的总体方案必须根据实际应用的要求,结合具体被控对象而定。但在总体设计中还是有一定的共性,大体上可以从以下几个方面考虑。 1 . 选择主电路拓扑结构 根据系统容量的大小以及实际要求选择合理的变频调速系统主电路拓扑结构。20 世纪 80 年代以来,以 GTO、BJT、MOSFET 为代表的自关断器件得到长足的发展,尤其是以 IGBT 为代表的双极型复合器件的惊人发展,使得电力电子器件正沿着大容量、高频率、易驱动、低损耗、智能模块化的方向迈进。伴随着电力电子器件的飞速发展,逆变器主电路的结构也日趋多样化。 (1)普通三相变频器 通常也称为二电平变频器,即第二章中所讲的交-直-交型变频器,这种拓扑结构比较简单,为了获得大功率可采用器件的串并联来实现。 (2)交-交变频电路 普通二电平逆变器直流侧电压通常由交流电整流获得,因为存在直流环节,所以逆变器效率不高,主电路相对复杂。而交-交直接变频电路省去中间直流环节一次功率 3变换控制,效率高,但输出...
