变风量系统及控制原理

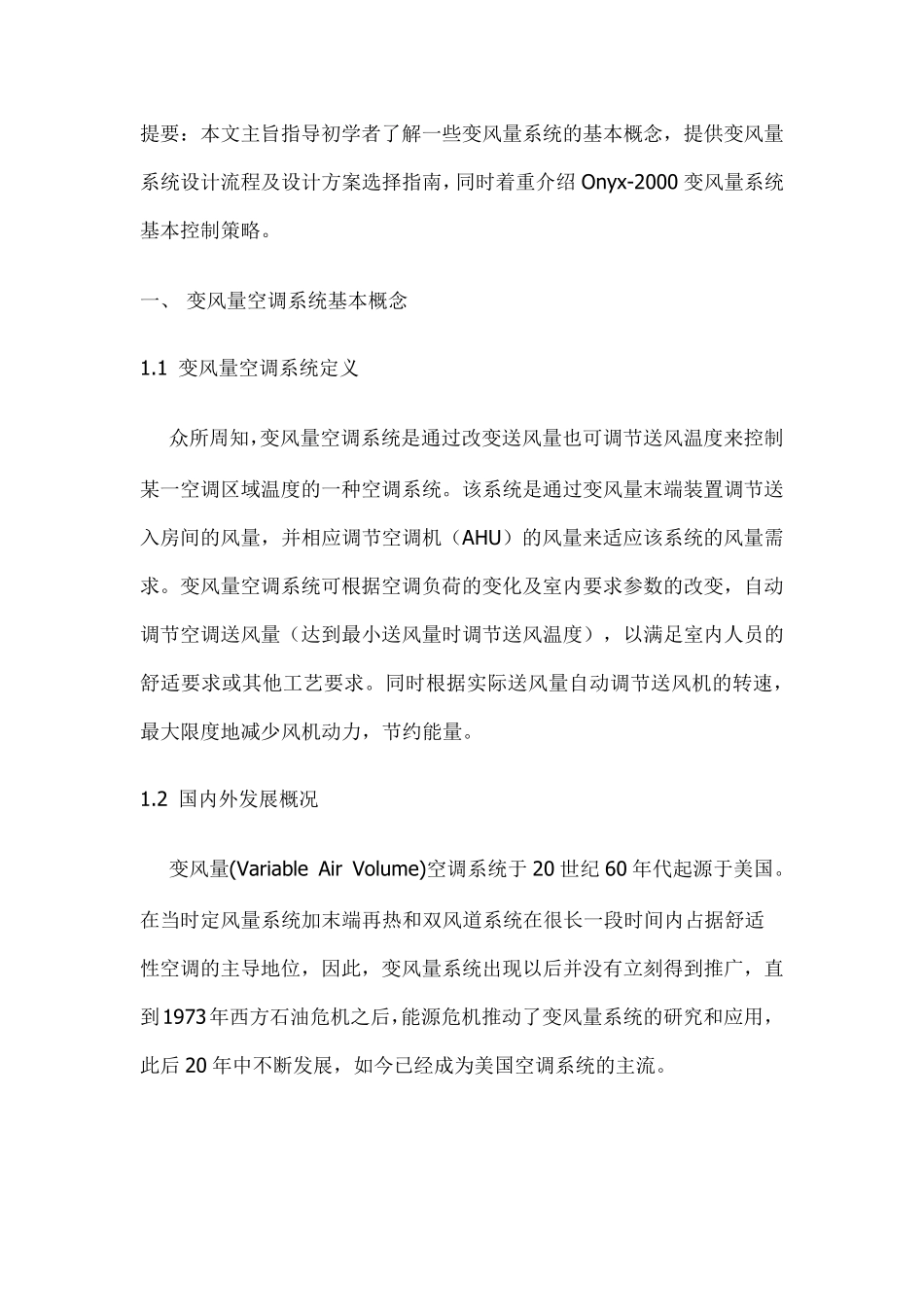

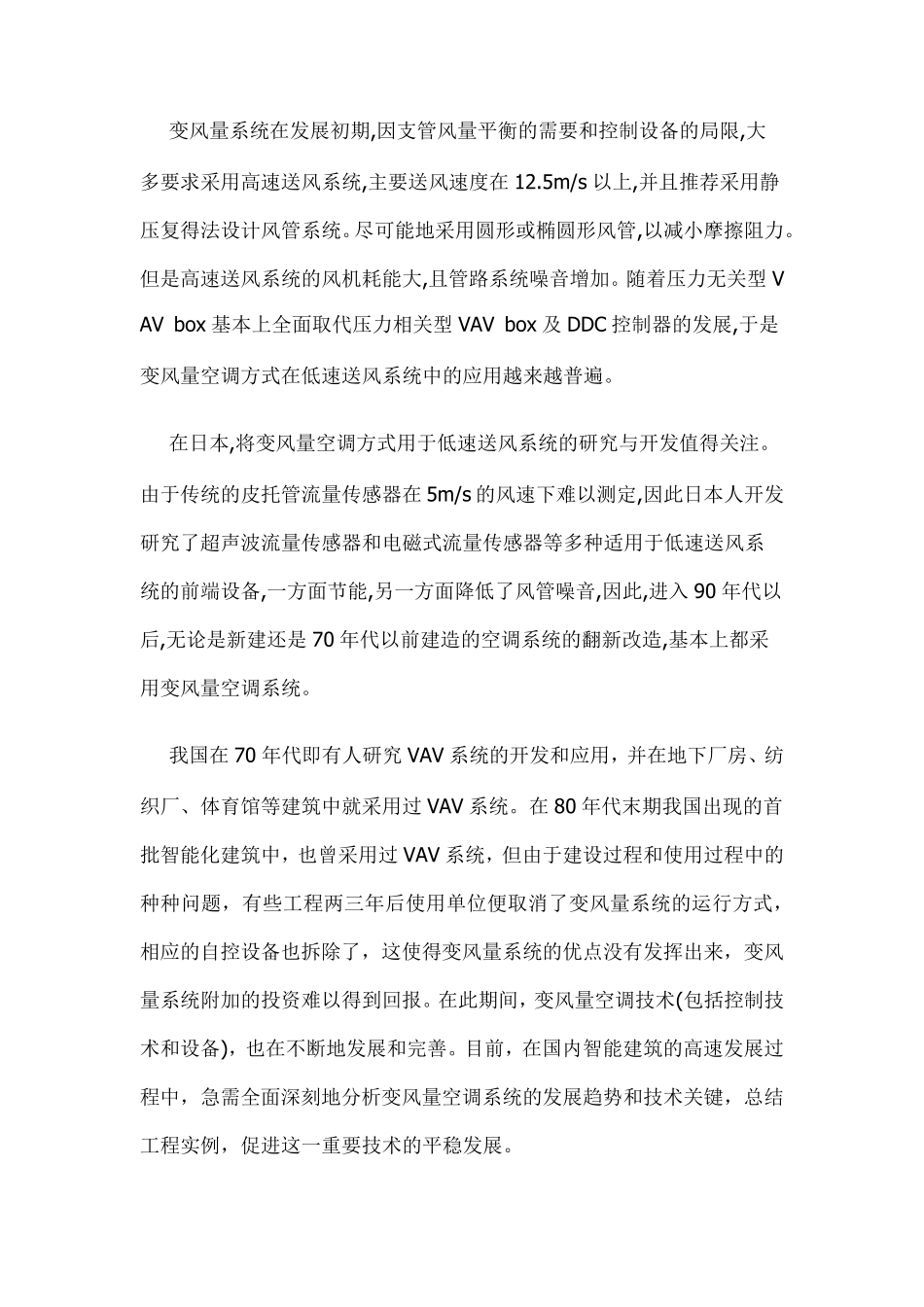

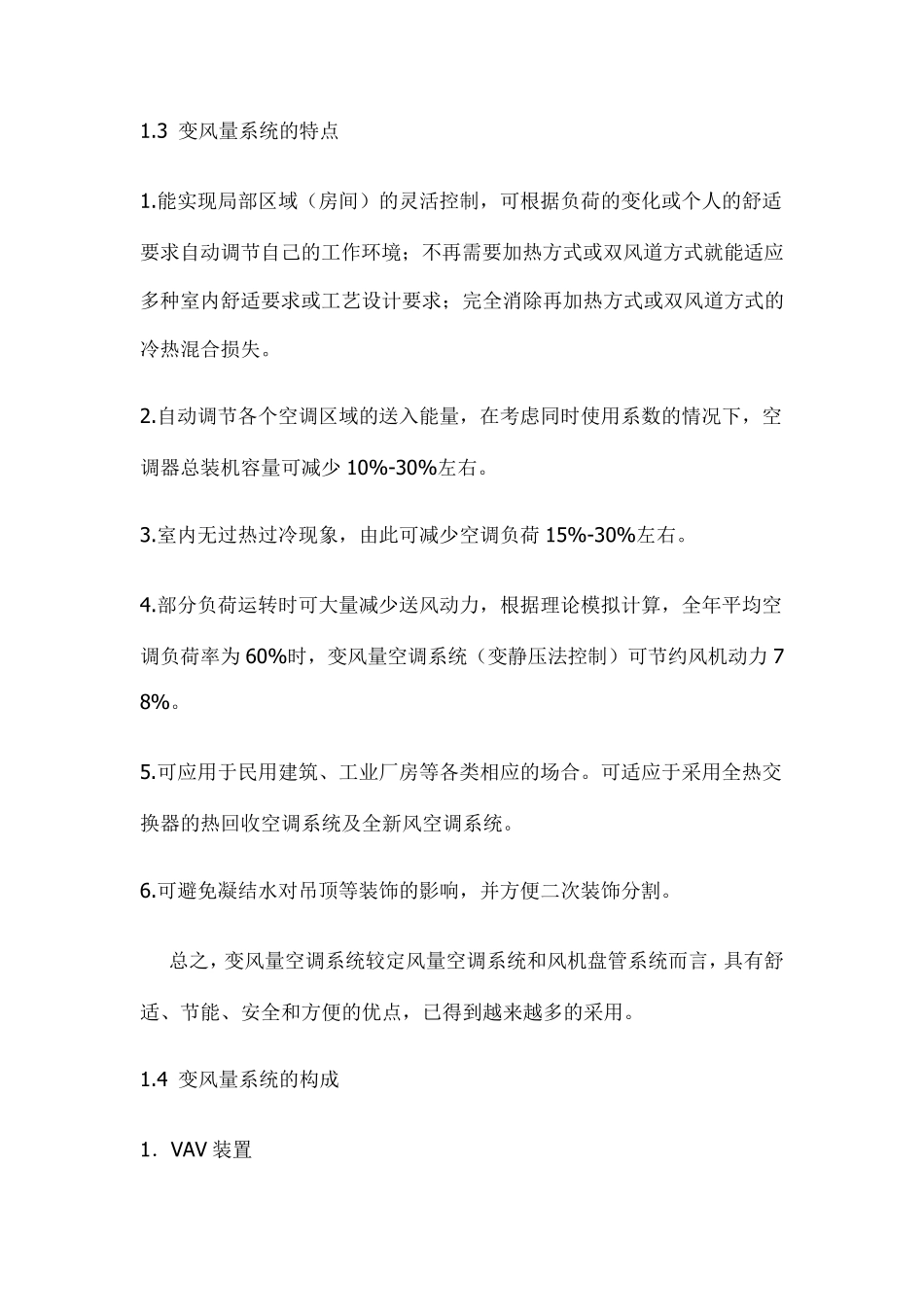

提要：本文主旨指导初学者了解一些变风量系统的基本概念，提供变风量系统设计流程及设计方案选择指南，同时着重介绍Onyx-2000 变风量系统基本控制策略。 一、 变风量空调系统基本概念 1.1 变风量空调系统定义 众所周知，变风量空调系统是通过改变送风量也可调节送风温度来控制某一空调区域温度的一种空调系统。该系统是通过变风量末端装置调节送入房间的风量，并相应调节空调机（AHU）的风量来适应该系统的风量需求。变风量空调系统可根据空调负荷的变化及室内要求参数的改变，自动调节空调送风量（达到最小送风量时调节送风温度），以满足室内人员的舒适要求或其他工艺要求。同时根据实际送风量自动调节送风机的转速，最大限度地减少风机动力，节约能量。 1.2 国内外发展概况 变风量(Variable Air Volume)空调系统于 20 世纪 60 年代起源于美国。在当时定风量系统加末端再热和双风道系统在很长一段时间内占据舒适性空调的主导地位，因此，变风量系统出现以后并没有立刻得到推广，直到1973年西方石油危机之后，能源危机推动了变风量系统的研究和应用，此后 20 年中不断发展，如今已经成为美国空调系统的主流。 变风量系统在发展初期,因支管风量平衡的需要和控制设备的局限,大多要求采用高速送风系统,主要送风速度在 12.5m/s 以上,并且推荐采用静压复得法设计风管系统。尽可能地采用圆形或椭圆形风管,以减小摩擦阻力。但是高速送风系统的风机耗能大,且管路系统噪音增加。随着压力无关型 VAV box 基本上全面取代压力相关型 VAV box 及 DDC 控制器的发展,于是变风量空调方式在低速送风系统中的应用越来越普遍。 在日本,将变风量空调方式用于低速送风系统的研究与开发值得关注。由于传统的皮托管流量传感器在 5m/s 的风速下难以测定,因此日本人开发研究了超声波流量传感器和电磁式流量传感器等多种适用于低速送风系统的前端设备,一方面节能,另一方面降低了风管噪音,因此,进入90 年代以后,无论是新建还是 70 年代以前建造的空调系统的翻新改造,基本上都采用变风量空调系统。 我国在 70 年代即有人研究 VAV 系统的开发和应用，并在地下厂房、纺织厂、体育馆等建筑中就采用过 VAV 系统。在 80 年代末期我国出现的首批智能化建筑中，也曾采用过 VAV 系统，但由于建设过程和使用过程中的种种问题，有些工程两三年后使用单位便取消了变风量系统的运行方式，相应的自控设备也拆除了，这使得变风量系统的优点没有...
