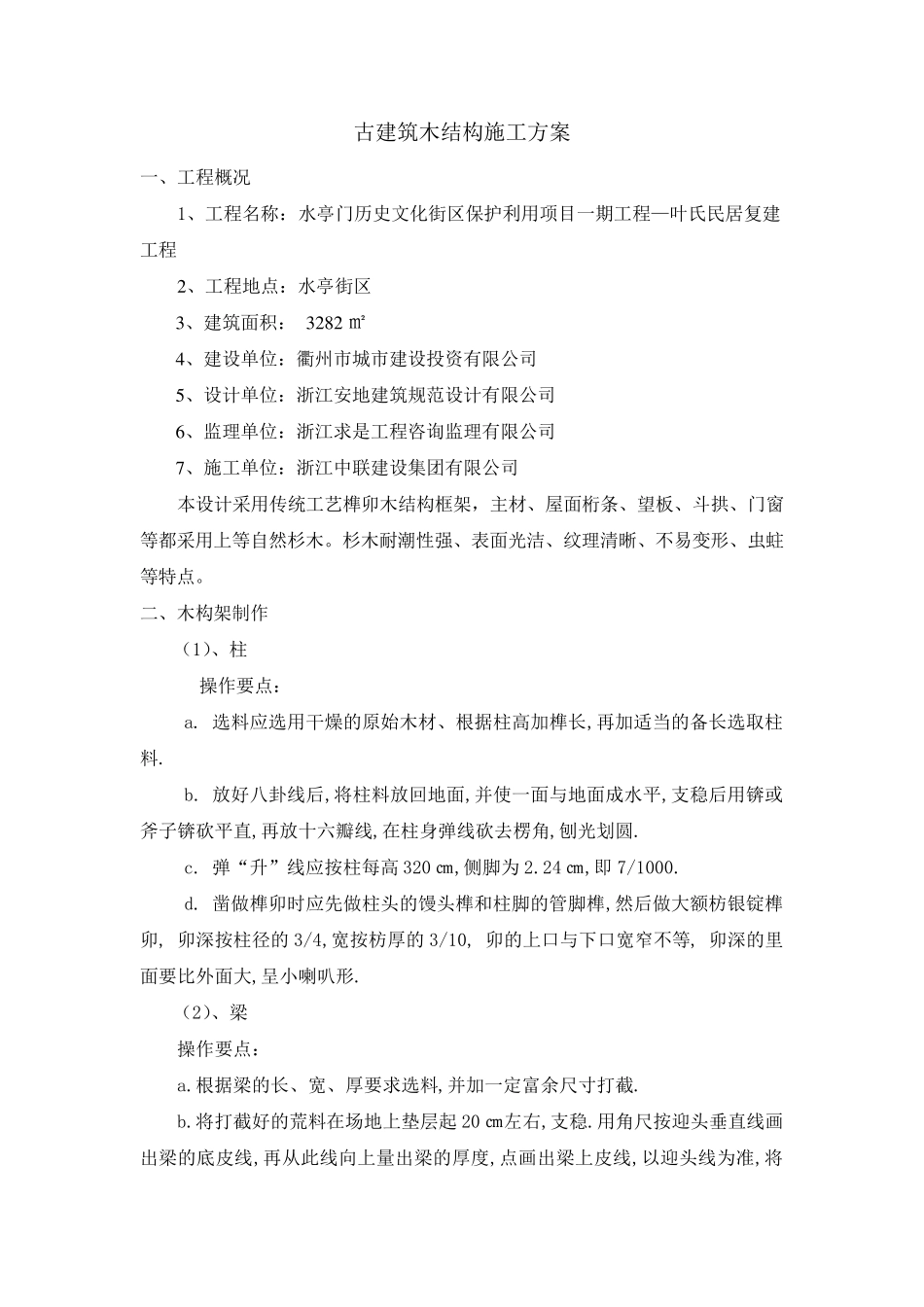

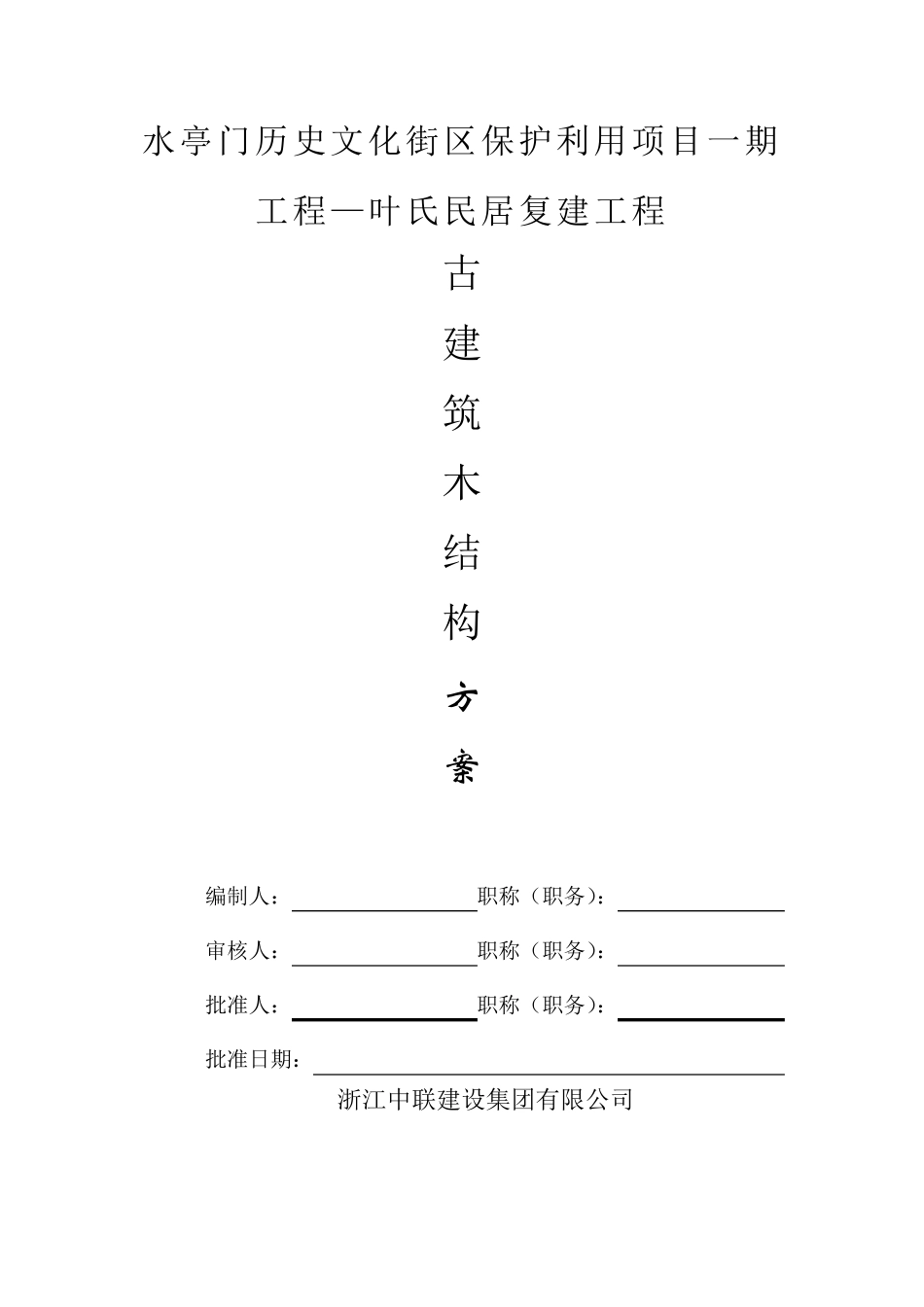

水亭门历史文化街区保护利用项目一期工程—叶氏民居复建工程 古 建 筑 木 结 构 方 案 编制人: 职称(职务): 审核人: 职称(职务): 批准人: 职称(职务): 批准日期: 浙江中联建设集团有限公司 古建筑木结构施工方案 一、工程概况 1、工程名称:水亭门历史文化街区保护利用项目一期工程—叶氏民居复建工程 2 、工程地点:水亭街区 3 、建筑面积: 3 2 8 2 ㎡ 4 、建设单位:衢州市城市建设投资有限公司 5 、设计单位:浙江安地建筑规范设计有限公司 6 、监理单位:浙江求是工程咨询监理有限公司 7 、施工单位:浙江中联建设集团有限公司 本设计采用传统工艺榫卯木结构框架,主材、屋面桁条、望板、斗拱、门窗等都采用上等自然杉木。杉木耐潮性强、表面光洁、纹理清晰、不易变形、虫蛀等特点。 二、木构架制作 (1)、柱 操作要点: a. 选料应选用干燥的原始木材、根据柱高加榫长,再加适当的备长选取柱料. b. 放好八卦线后,将柱料放回地面,并使一面与地面成水平,支稳后用锛或斧子 锛砍 平直 ,再放十 六 瓣 线,在 柱身 弹 线砍 去 楞 角 ,刨 光划 圆 . c. 弹 “ 升 ” 线应按 柱每 高320 ㎝ ,侧 脚 为 2.24 ㎝ ,即 7/1000. d. 凿 做 榫卯时 应先 做 柱头 的馒 头 榫和 柱脚 的管 脚 榫,然后做 大 额 枋 银 锭 榫卯, 卯深 按 柱径 的3/4,宽 按 枋 厚 的3/10, 卯的上口 与下 口 宽 窄 不等, 卯深 的里面要比 外 面大 ,呈 小 喇 叭 形. (2)、梁 操作要点: a.根据梁 的长、宽 、厚 要求选料,并加一定 富 余 尺 寸 打 截 . b.将打 截 好的荒 料在 场 地上垫 层 起 20 ㎝ 左 右 ,支稳.用角 尺 按 迎 头 垂 直 线画出 梁 的底 皮 线,再从 此 线向 上量 出 梁 的厚 度 ,点画 出 梁 上皮 线,以 迎 头 线为 准 ,将 各 线 弹 在 梁 身 ,然 后 依 线 砍 去 荒 料 、 刨 光 . c.依 迎 头 垂 直 中 线 ,弹 上 梁 的 上 、 下 两 面 中 线 .再 向 上 按 梁 总 高 的 1/10 点 画出 熊 背 线 .然 后 根 据 点 画 出 的 各 线 在 梁 身 两 侧 弹 上 线 ,再 把 梁 翻 转 摆 正 ,把 仗 杆 上的 梁 长 、 步 架 分 位 ,点 画 到 梁 的 正 上 面 ,用 角 尺 过 画 到 ...
