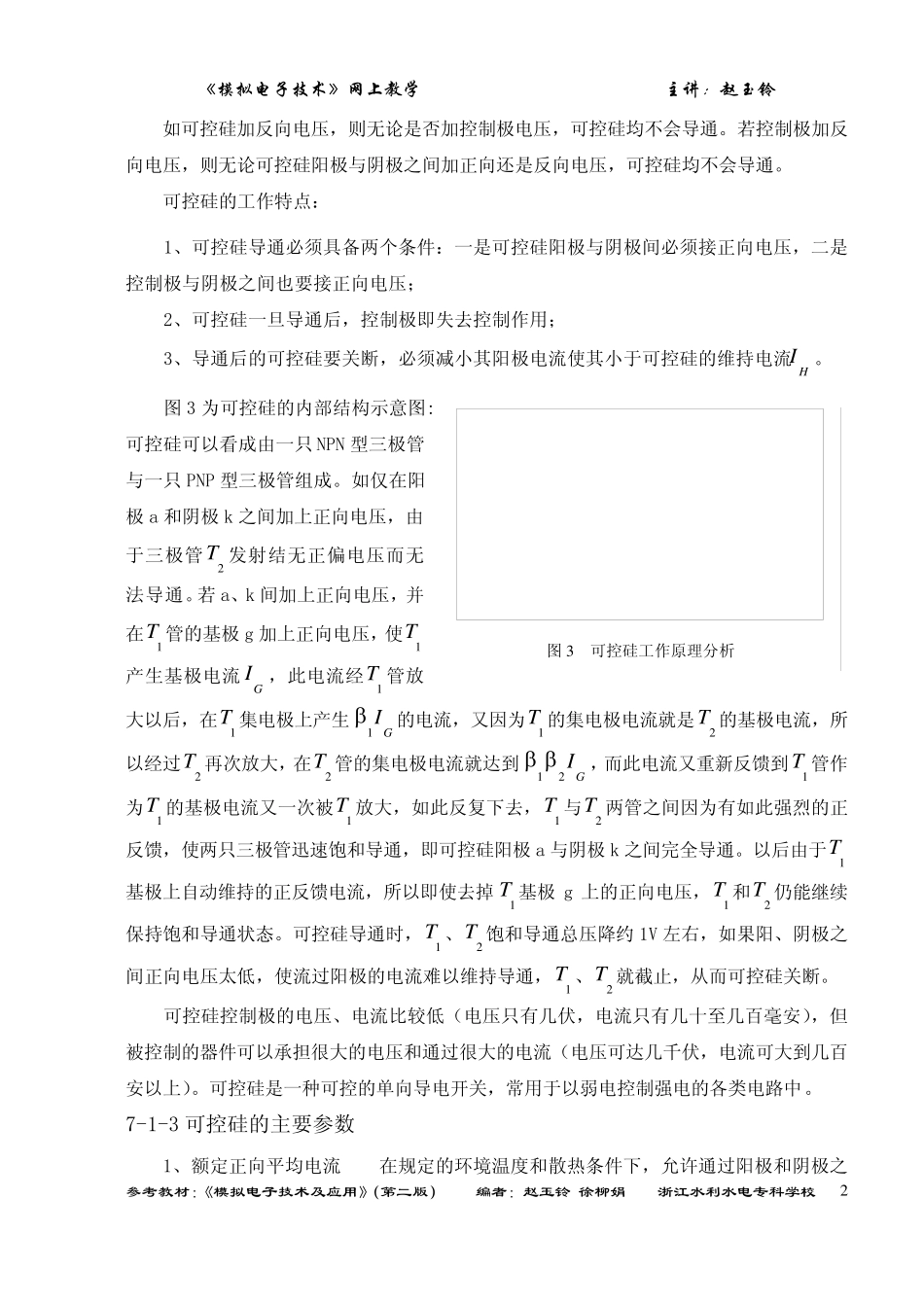

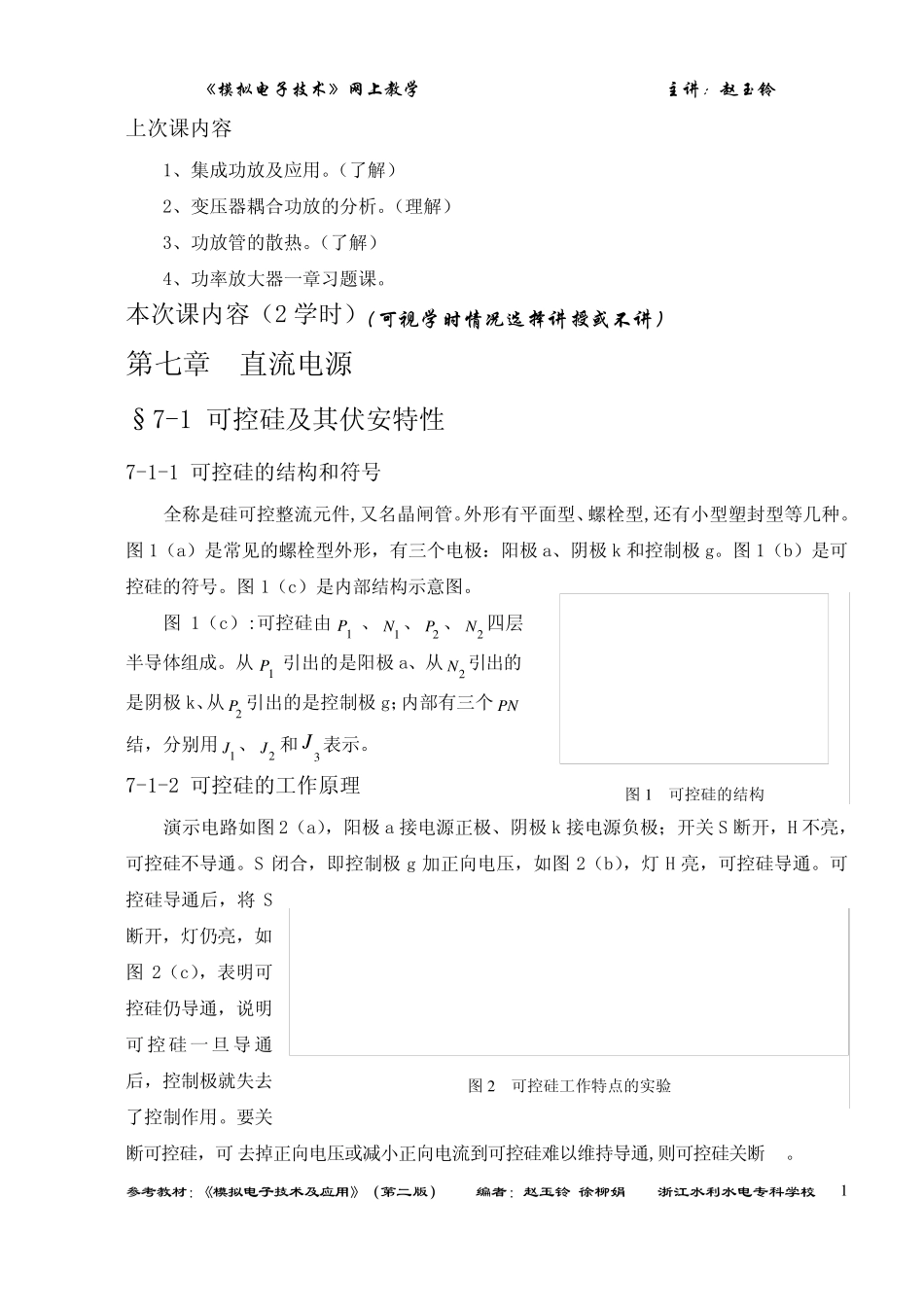

《 模 拟 电 子 技 术 》 网 上 教 学 主 讲 ： 赵 玉 铃 上次课内容 1、集成功放及应用。（了解） 2、变压器耦合功放的分析。（理解） 3、功放管的散热。（了解） 4、功率放大器一章习题课。 本次课内容（2 学时）（ 可 视 学 时 情 况 选 择 讲 授 或 不 讲 ） 第七章 直流电源 §7-1 可控硅及其伏安特性 7-1-1 可控硅的结构和符号 图 1 可控硅的结构 全称是硅可控整流元件,又名晶闸管。外形有平面型、螺栓型,还有小型塑封型等几种。图 1（a）是常见的螺栓型外形，有三个电极：阳极 a、阴极 k 和控制极 g。图 1（b）是可控硅的符号。图 1（c）是内部结构示意图。 图 1（c）:可控硅由、、、四层半导体组成。从引出的是阳极 a、从引出的是阴极 k、从引出的是控制极 g；内部有三个结，分别用、和表示。 7-1-2 可控硅的工作原理 1P122NPN1P2N2PPN1J2J3J 图 2 可控硅工作特点的实验 演示电路如图 2（a），阳极 a 接电源正极、阴极 k 接电源负极；开关 S 断开，H 不亮，可控硅不导通。S 闭合，即控制极 g 加正向电压，如图 2（b），灯 H 亮，可控硅导通。可控硅导通后，将 S断开，灯仍亮，如图 2（c），表明可控硅仍导通，说明可 控 硅 一旦 导 通后，控制极就失去了控制作用。要关断可控硅，可 去掉正向电压或减小正向电流到可控硅难以维持导通,则可控硅关断。 参考教材：《模拟电子技术及应用》（第二版） 编者：赵玉铃 徐柳娟 浙江水利水电专科学校 1 《 模 拟 电 子 技 术 》 网 上 教 学 主 讲 ： 赵 玉 铃 如可控硅加反向电压，则无论是否加控制极电压，可控硅均不会导通。若控制极加反向电压，则无论可控硅阳极与阴极之间加正向还是反向电压，可控硅均不会导通。 可控硅的工作特点： 1、可控硅导通必须具备两个条件：一是可控硅阳极与阴极间必须接正向电压，二是控制极与阴极之间也要接正向电压； 2、可控硅一旦导通后，控制极即失去控制作用； 3、导通后的可控硅要关断，必须减小其阳极电流使其小于可控硅的维持电流。 HI 图 3 可控硅工作原理分析 图 3 为可控硅的内部结构示意图:可控硅可以看成由一只 NPN 型三极管与一只 PNP 型三极管组成。如仅在阳极a 和阴极k 之间加上正向电压，由于三极管发射结无正偏电压而无法导通。若a、k 间加上正向电压，并在管的基极g 加上正向电压，使产生基极电流，此电...
