可控硅控制器CF6K1B说明书

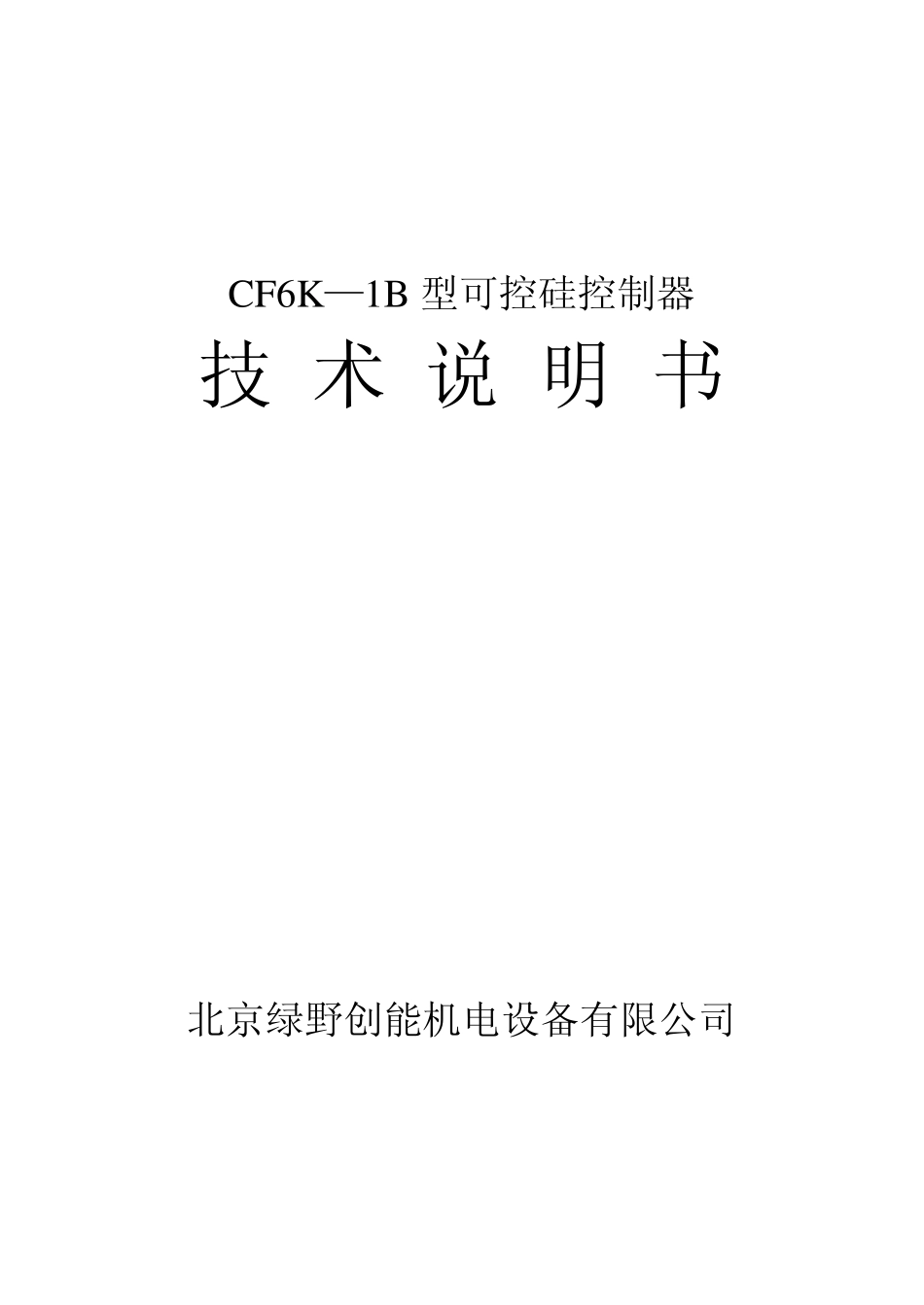

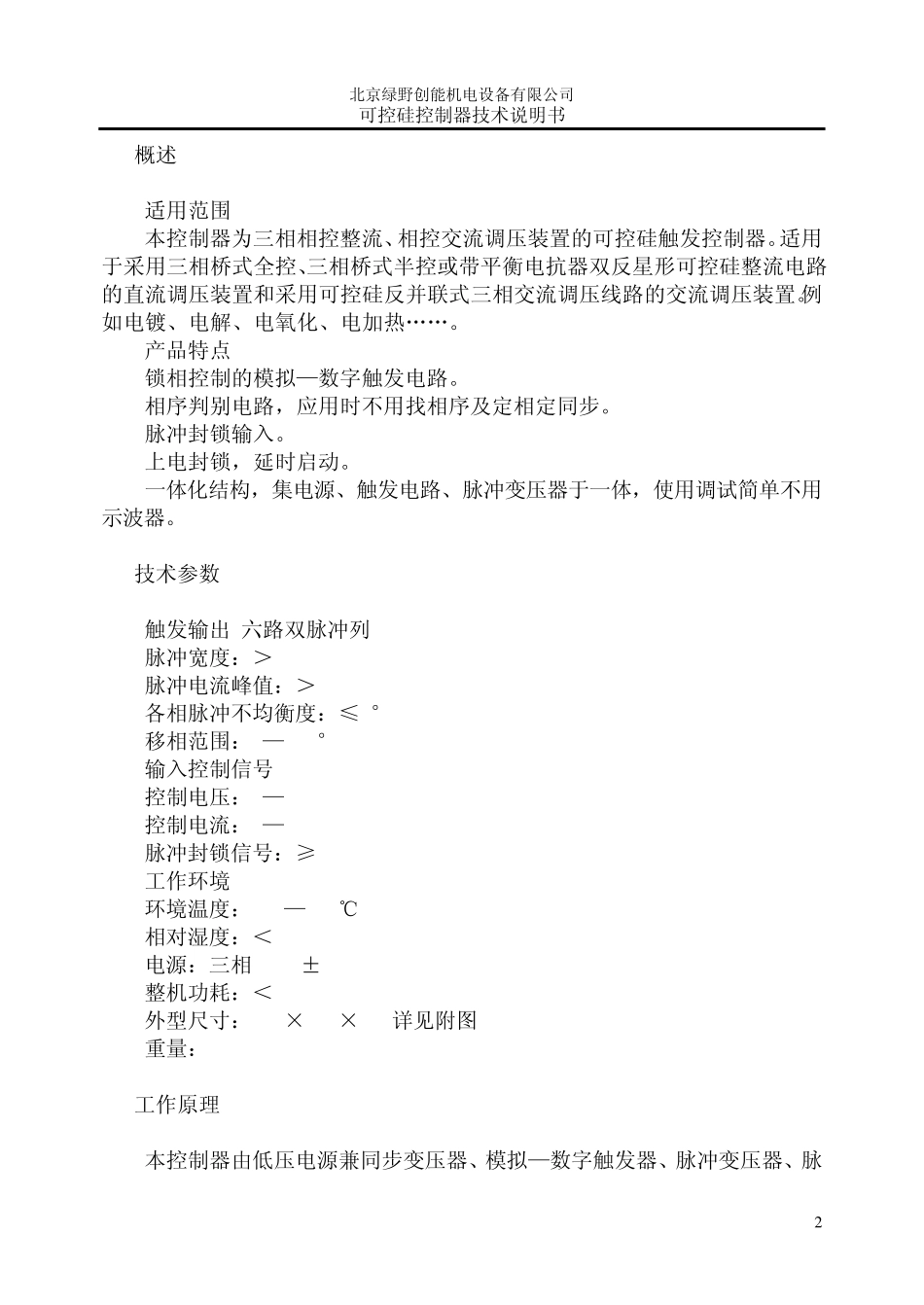

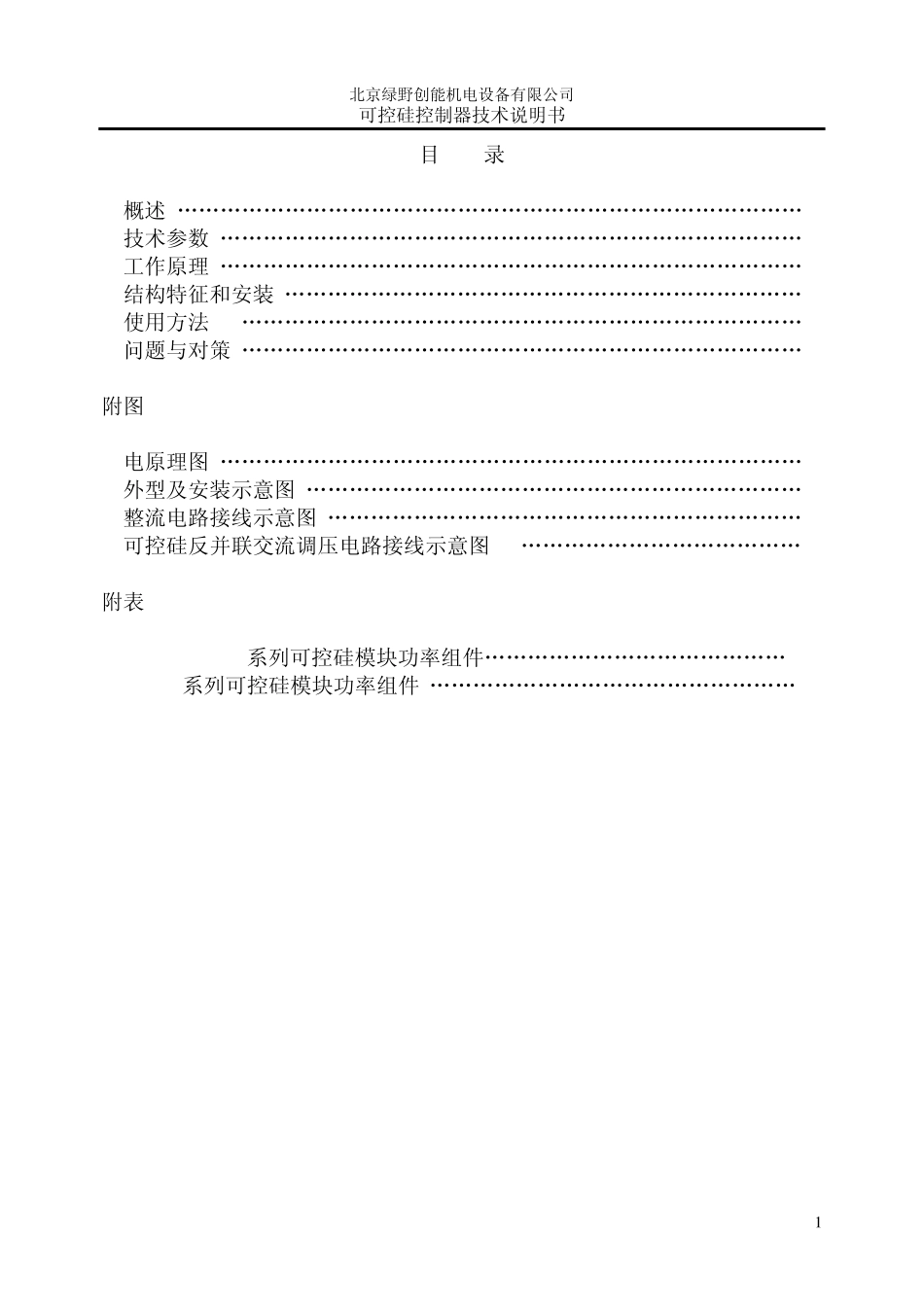

CF6K —1B 型可控硅控制器 技 术 说 明 书 北京绿野创能机电设备有限公司 北京绿野创能机电设备有限公司 可控硅控制器技术说明书 1 目 录 1 概述 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 2 技术参数 „„„„„„„„„„„„„„„„„„„„„„„„„„„2 3 工作原理 „„„„„„„„„„„„„„„„„„„„„„„„„„„2 4 结构特征和安装 „„„„„„„„„„„„„„„„„„„„„„„„3 5 使用方法 „„„„„„„„„„„„„„„„„„„„„„„„„„3 6 问题与对策 „„„„„„„„„„„„„„„„„„„„„„„„„„5 附图 1 电原理图 „„„„„„„„„„„„„„„„„„„„„„„„„„„6 2 外型及安装示意图 „„„„„„„„„„„„„„„„„„„„„„„7 3 整流电路接线示意图 „„„„„„„„„„„„„„„„„„„„„„8 4 可控硅反并联交流调压电路接线示意图 „„„„„„„„„„„„„9 附表 1 U3TTQ-U3TTY系列可控硅模块功率组件„„„„„„„„„„„„„„ 10 2 U3TTJ系列可控硅模块功率组件 „„„„„„„„„„„„„„„„„11 北京绿野创能机电设备有限公司 可控硅控制器技术说明书 2 1 概述 1.1 适用范围 本控制器为三相相控整流、相控交流调压装置的可控硅触发控制器。适用于采用三相桥式全控、三相桥式半控或带平衡电抗器双反星形可控硅整流电路的直流调压装置和采用可控硅反并联式三相交流调压线路的交流调压装置。例如电镀、电解、电氧化、电加热„„。 1.2 产品特点 锁相控制的模拟—数字触发电路。 相序判别电路，应用时不用找相序及定相定同步。 脉冲封锁输入。 上电封锁，延时启动。 一体化结构，集电源、触发电路、脉冲变压器于一体，使用调试简单不用示波器。 2 技术参数 2.1 触发输出(六路双脉冲列) 脉冲宽度：＞1.6ms 脉冲电流峰值：＞800mA 各相脉冲不均衡度：≤1° 移相范围：0—170° 2.2 输入控制信号 控制电压：0—10V 控制电流：4—20mA 脉冲封锁信号：≥5V 2.3 工作环境 环境温度：-25—+40℃ 相对湿度：＜85% 2.4 电源：三相 380V±10% 50Hz 2.5 整机功耗：＜10W 2.6 外型尺寸：200×192×60(详见附图 2) 2.7 重量：1.0kg 3 工作原理 本控制器由低压电源兼同步变压器、模拟—数字触发器、脉冲变压器、脉北京绿野创能机电设备有限公司 可...
