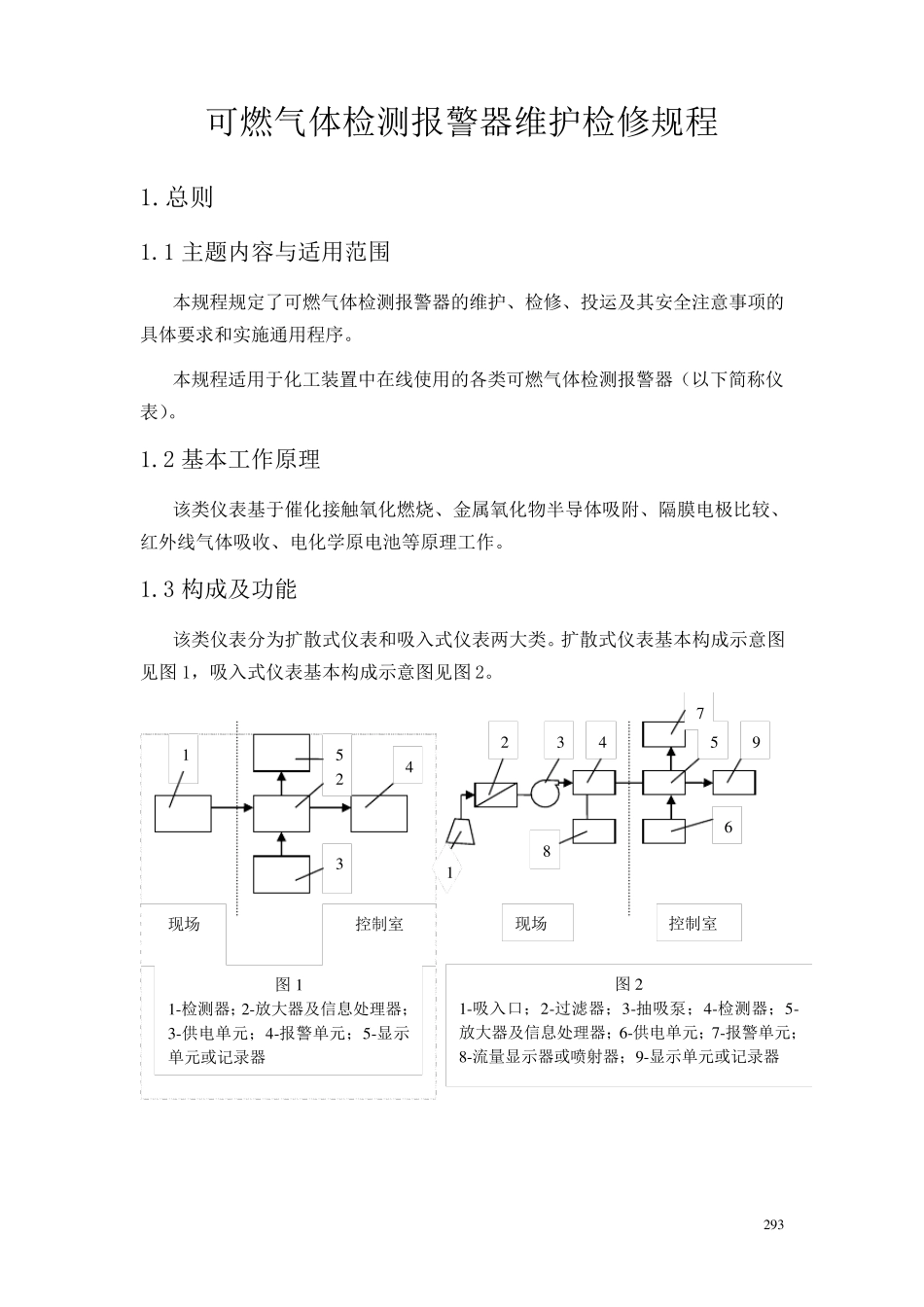

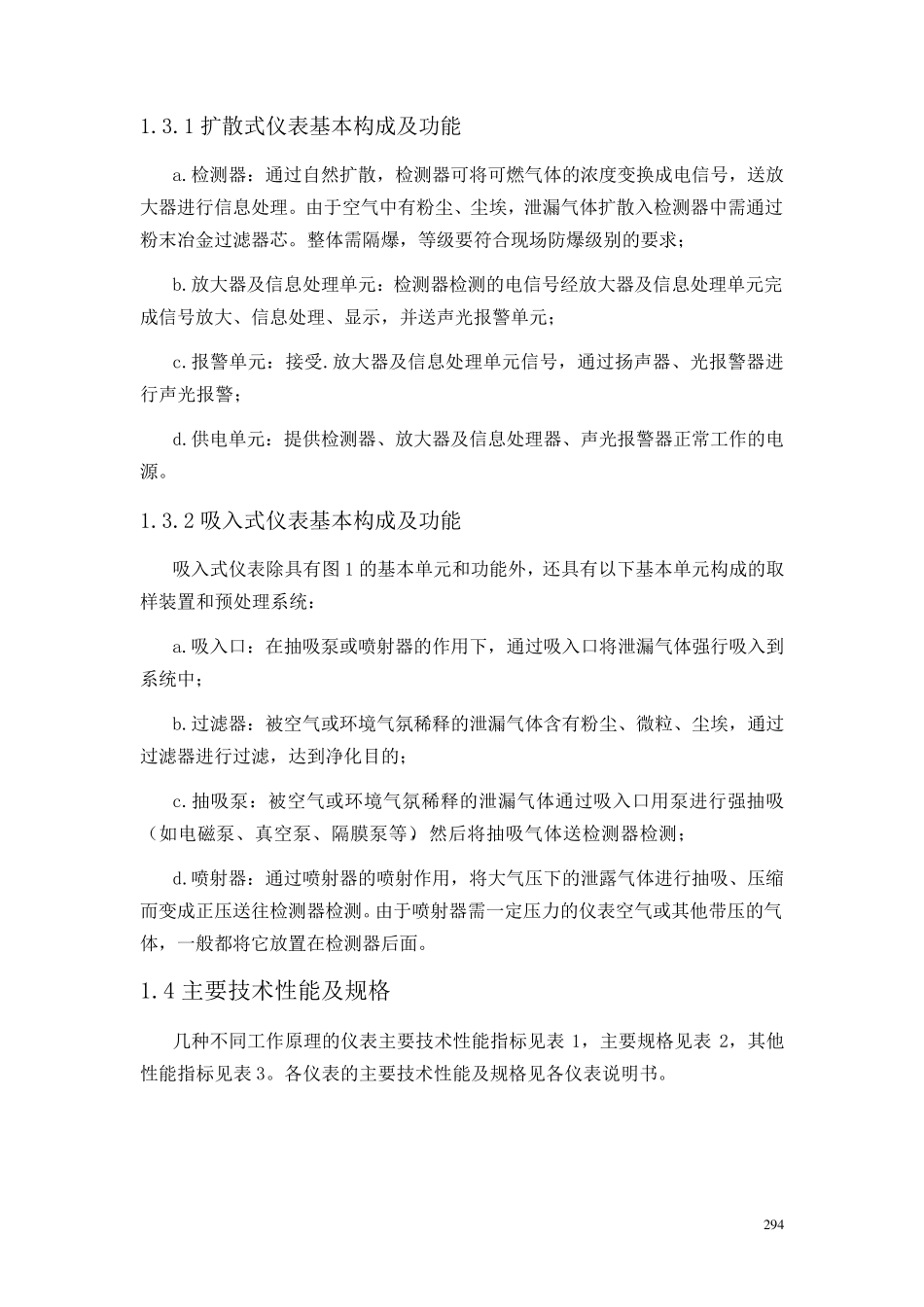

2 9 3 可燃气体检测报警器维护检修规程 1.总则 1.1 主题内容与适用范围 本规程规定了可燃气体检测报警器的维护、检修、投运及其安全注意事项的具体要求和实施通用程序。 本规程适用于化工装置中在线使用的各类可燃气体检测报警器（以下简称仪表）。 1.2 基本工作原理 该类仪表基于催化接触氧化燃烧、金属氧化物半导体吸附、隔膜电极比较、红外线气体吸收、电化学原电池等原理工作。 1.3 构成及功能 该类仪表分为扩散式仪表和吸入式仪表两大类。扩散式仪表基本构成示意图见图 1，吸入式仪表基本构成示意图见图 2。 图 1 1 -检测器；2 -放大器及信息处理器； 3 -供电单元；4 -报警单元；5 -显示单元或记录器 现场 控制室 1 5 2 4 3 现场 控制室 2 3 4 8 5 9 6 图 2 1 -吸入口；2 -过滤器；3 -抽吸泵；4 -检测器；5 -放大器及信息处理器；6 -供电单元；7 -报警单元；8 -流量显示器或喷射器；9 -显示单元或记录器 7 1 2 9 4 1.3.1 扩散式仪表基本构成及功能 a.检测器：通过自然扩散，检测器可将可燃气体的浓度变换成电信号，送放大器进行信息处理。由于空气中有粉尘、尘埃，泄漏气体扩散入检测器中需通过粉末冶金过滤器芯。整体需隔爆，等级要符合现场防爆级别的要求； b.放大器及信息处理单元：检测器检测的电信号经放大器及信息处理单元完成信号放大、信息处理、显示，并送声光报警单元； c.报警单元：接受.放大器及信息处理单元信号，通过扬声器、光报警器进行声光报警； d.供电单元：提供检测器、放大器及信息处理器、声光报警器正常工作的电源。 1.3.2 吸入式仪表基本构成及功能 吸入式仪表除具有图 1 的基本单元和功能外，还具有以下基本单元构成的取样装置和预处理系统： a.吸入口：在抽吸泵或喷射器的作用下，通过吸入口将泄漏气体强行吸入到系统中； b.过滤器：被空气或环境气氛稀释的泄漏气体含有粉尘、微粒、尘埃，通过过滤器进行过滤，达到净化目的； c.抽吸泵：被空气或环境气氛稀释的泄漏气体通过吸入口用泵进行强抽吸（如电磁泵、真空泵、隔膜泵等），然后将抽吸气体送检测器检测； d.喷射器：通过喷射器的喷射作用，将大气压下的泄露气体进行抽吸、压缩而变成正压送往检测器检测。由于喷射器需一定压力的仪表空气或其他带压的气体，一般都将它放置在检测器后面。 1.4 主要技术性 能及规 格 几 种 不 同 工作原 理的仪表主要技术性 能指 标 见...
