可编程控制器试卷含答案

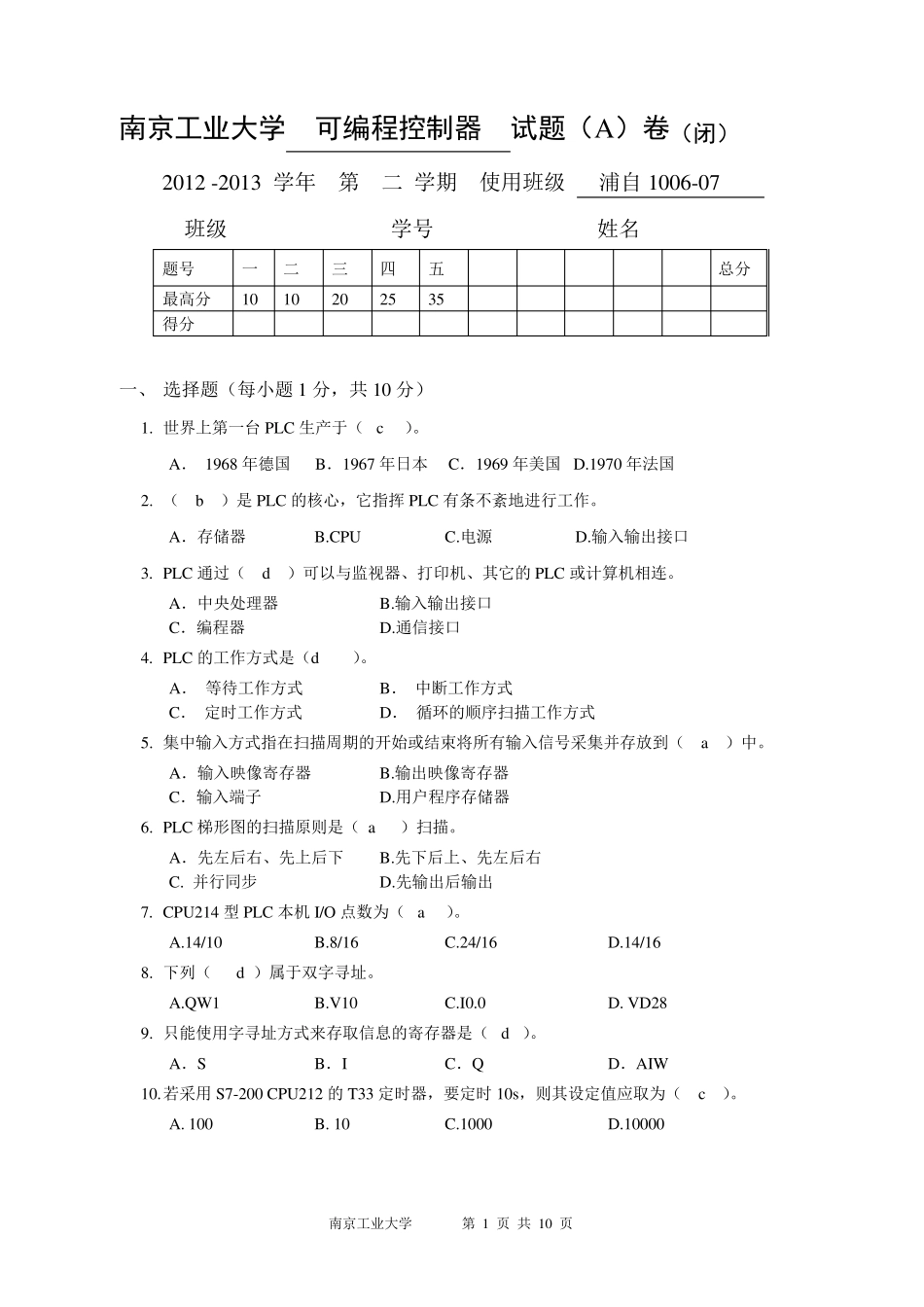

南京工业大学 第 1 页 共 10 页 南京工业大学 可编程控制器 试题（A）卷（闭） 2012 -2013 学年 第 二 学期 使用班级 浦自1006-07 班级 学号 姓名 题号 一 二 三 四 五 总分 最高分 10 10 20 25 35 得分 一、 选择题（每小题1 分，共10 分） 1. 世界上第一台 PLC 生产于（ c ）。 A． 1968 年德国 B．1967 年日本 C．1969 年美国 D.1970 年法国 2. （ b ）是 PLC 的核心，它指挥 PLC 有条不紊地进行工作。 A．存储器 B.CPU C.电源 D.输入输出接口 3. PLC 通过（ d ）可以与监视器、打印机、其它的 PLC 或计算机相连。 A．中央处理器 B.输入输出接口 C．编程器 D.通信接口 4. PLC 的工作方式是（d ）。 A． 等待工作方式 B． 中断工作方式 C． 定时工作方式 D． 循环的顺序扫描工作方式 5. 集中输入方式指在扫描周期的开始或结束将所有输入信号采集并存放到（ a ）中。 A．输入映像寄存器 B.输出映像寄存器 C．输入端子 D.用户程序存储器 6. PLC 梯形图的扫描原则是（ a ）扫描。 A．先左后右、先上后下 B.先下后上、先左后右 C. 并行同步 D.先输出后输出 7. CPU214 型 PLC 本机 I/O 点数为（ a ）。 A.14/10 B.8/16 C.24/16 D.14/16 8. 下列（ d ）属于双字寻址。 A.QW1 B.V10 C.I0.0 D. VD28 9. 只能使用字寻址方式来存取信息的寄存器是（ d ）。 A．S B．I C．Q D．AIW 10. 若采用S7-200 CPU212 的 T33 定时器，要定时 10s，则其设定值应取为（ c ）。 A. 100 B. 10 C.1000 D.10000 南京工业大学 第 2 页 共 10 页 二、 填空题（每小题 1 分，共10 分） 1. 早期的可编程控制器指令系统简单，一般只具有 逻辑运算 的功能。 2. PLC 的工作方式是 工作方式。不断循环的顺序扫描 3. PLC 提供的编程语言通常有 3 种： 梯形图 、指令表和功能图。 4. EU 指令在对应 EU 前的逻辑运算结果有一个上升沿时产生一宽度为 一个扫描周期 的脉冲。 5 每个定时器都有一个 16 位的当前值寄存器和一个 1bit的状态位。 5. 整数加减运算指令的运算结果如果溢出，则 SM1.1 置 1。 6. 时间继电器的延时方式有通电延时和 断电延时 两种。 7. PLC 的 输入接口 用来采集和接收开关量和模拟量输入信号。 8. PLC 按照 先左后右、先上后下 的原则扫描...
