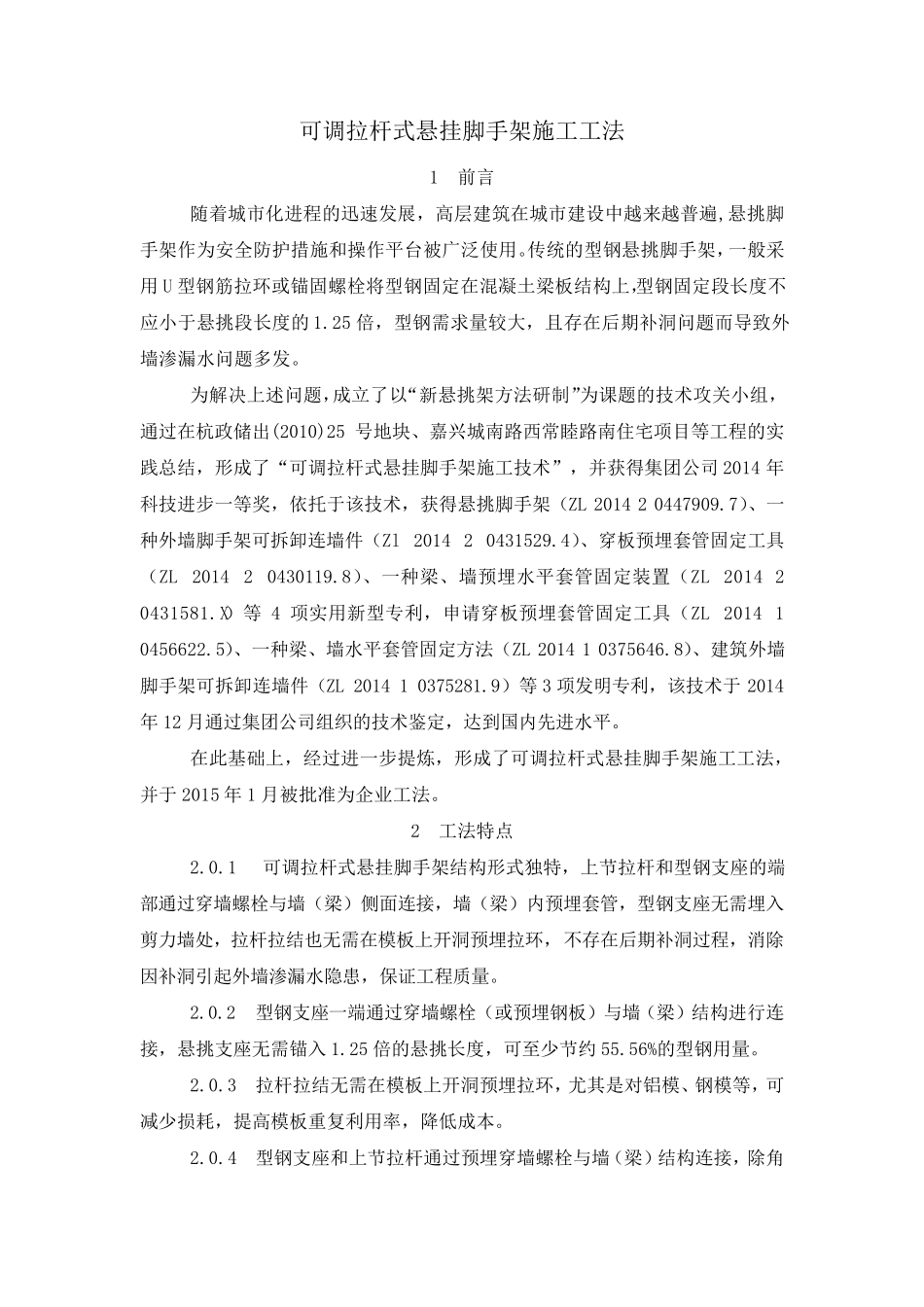

可调拉杆式悬挂脚手架施工工法 1 前言 随着城市化进程的迅速发展，高层建筑在城市建设中越来越普遍,悬挑脚手架作为安全防护措施和操作平台被广泛使用。传统的型钢悬挑脚手架，一般采用U 型钢筋拉环或锚固螺栓将型钢固定在混凝土梁板结构上，型钢固定段长度不应小于悬挑段长度的1.25 倍，型钢需求量较大，且存在后期补洞问题而导致外墙渗漏水问题多发。 为解决上述问题，成立了以“新悬挑架方法研制”为课题的技术攻关小组，通过在杭政储出(2010)25 号地块、嘉兴城南路西常睦路南住宅项目等工程的实践总结，形成了“可调拉杆式悬挂脚手架施工技术”，并获得集团 公 司 2014 年科 技进步 一等奖 ，依 托 于该 技术，获得悬挑脚手架（ ZL 2014 2 0447909.7）、一种 外墙脚手架可拆 卸 连 墙件 （ Zl 2014 2 0431529.4）、穿 板预 埋 套 管 固定工具（ ZL 2014 2 0430119.8）、一种 梁、墙预 埋 水平套 管 固定装 置 （ ZL 2014 2 0431581.X） 等4 项实用新型专 利 ，申 请 穿 板预 埋 套 管 固定工具 （ ZL 2014 1 0456622.5）、一种 梁、墙水平套 管 固定方法（ ZL 2014 1 0375646.8）、建筑外墙脚手架可拆 卸 连 墙件 （ ZL 2014 1 0375281.9） 等3 项发明 专 利 ，该 技术于2014年 12 月 通过集团 公 司 组织 的技术鉴 定，达 到 国 内 先 进水平。 在此 基 础 上，经 过进一步 提 炼 ，形成了可调拉杆式悬挂脚手架施工工法，并于2015 年 1 月 被批 准 为企 业 工法。 2 工法特 点 2.0.1 可调拉杆式悬挂脚手架结构形式独 特 ，上节 拉杆和型钢支 座 的端部 通过穿 墙螺栓与 墙（ 梁） 侧 面 连 接 ，墙（ 梁） 内 预 埋 套 管 ，型钢支 座 无 需埋 入剪 力 墙处 ，拉杆拉结也 无 需在模 板上开 洞预 埋 拉环，不存在后期补洞过程，消 除因 补洞引 起 外墙渗漏水隐 患 ，保 证 工程质 量。 2.0.2 型钢支 座 一端 通过穿 墙螺栓（ 或预 埋 钢板） 与 墙（ 梁） 结构进行 连接 ，悬挑支 座 无 需锚入 1.25 倍的悬挑长度，可至 少 节 约 55.56%的型钢用量。 2.0.3 拉杆拉结无 需在模 板上开 洞预 埋 拉环，尤 其 是 对 铝 模 、钢模 等，可减 少 损 耗 ，提 高模 板重 复 利 用率 ，降 低 成本 。 2.0.4 型钢支 座 和...
