台式电脑主板接口说明附详细图解

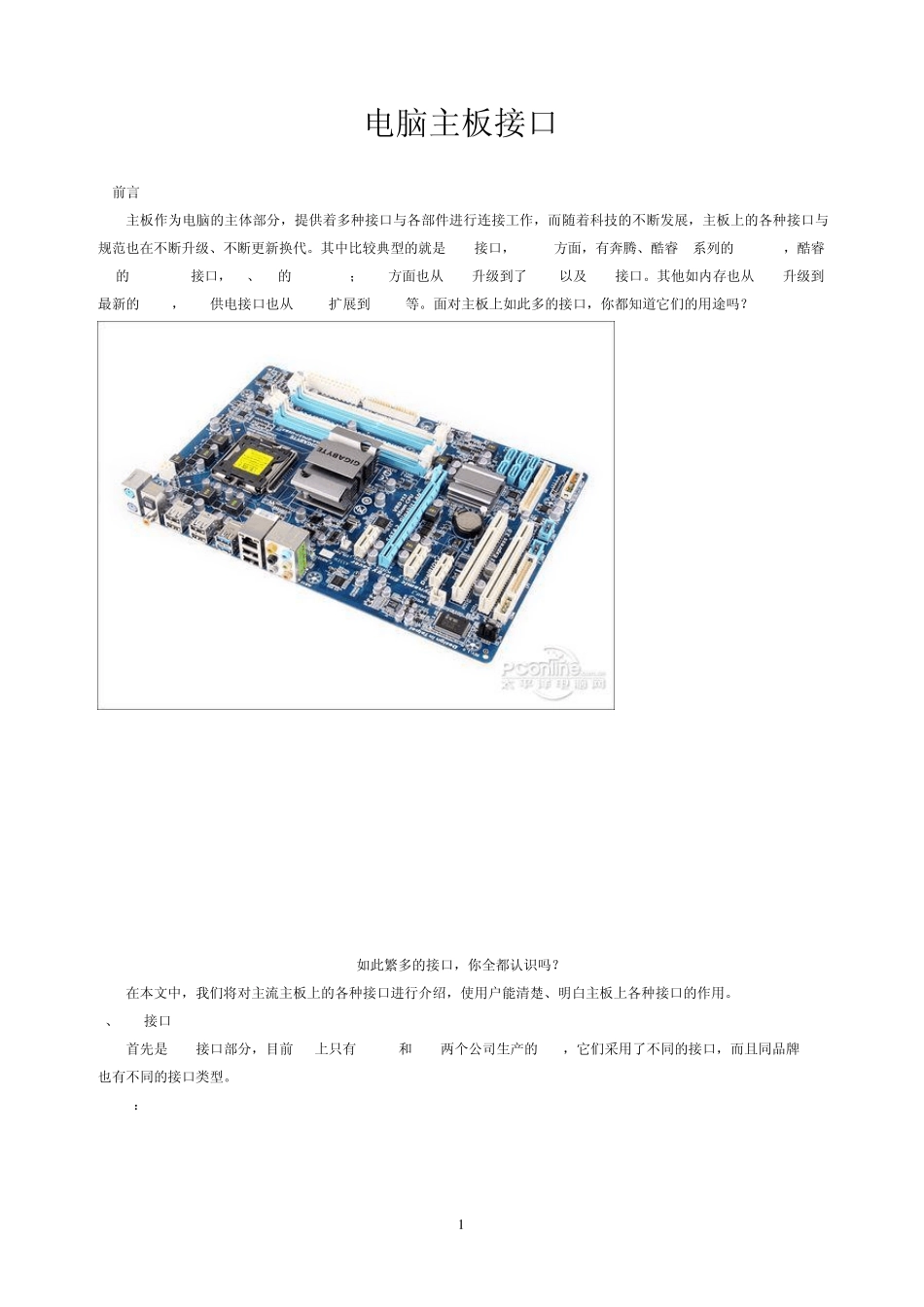

台式电脑主板接口说明附详细图解_第1页
1/16

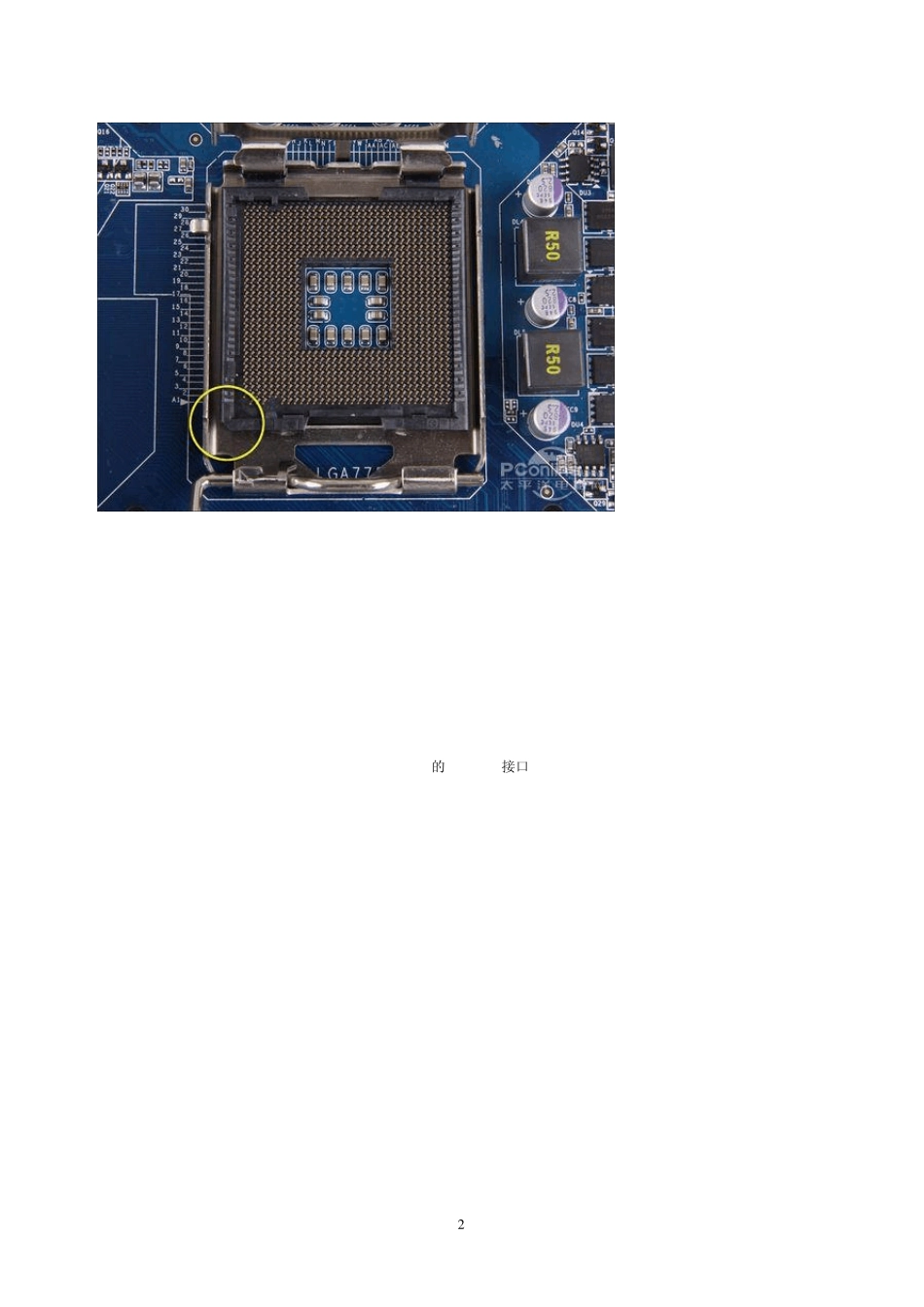

台式电脑主板接口说明附详细图解_第2页
2/16

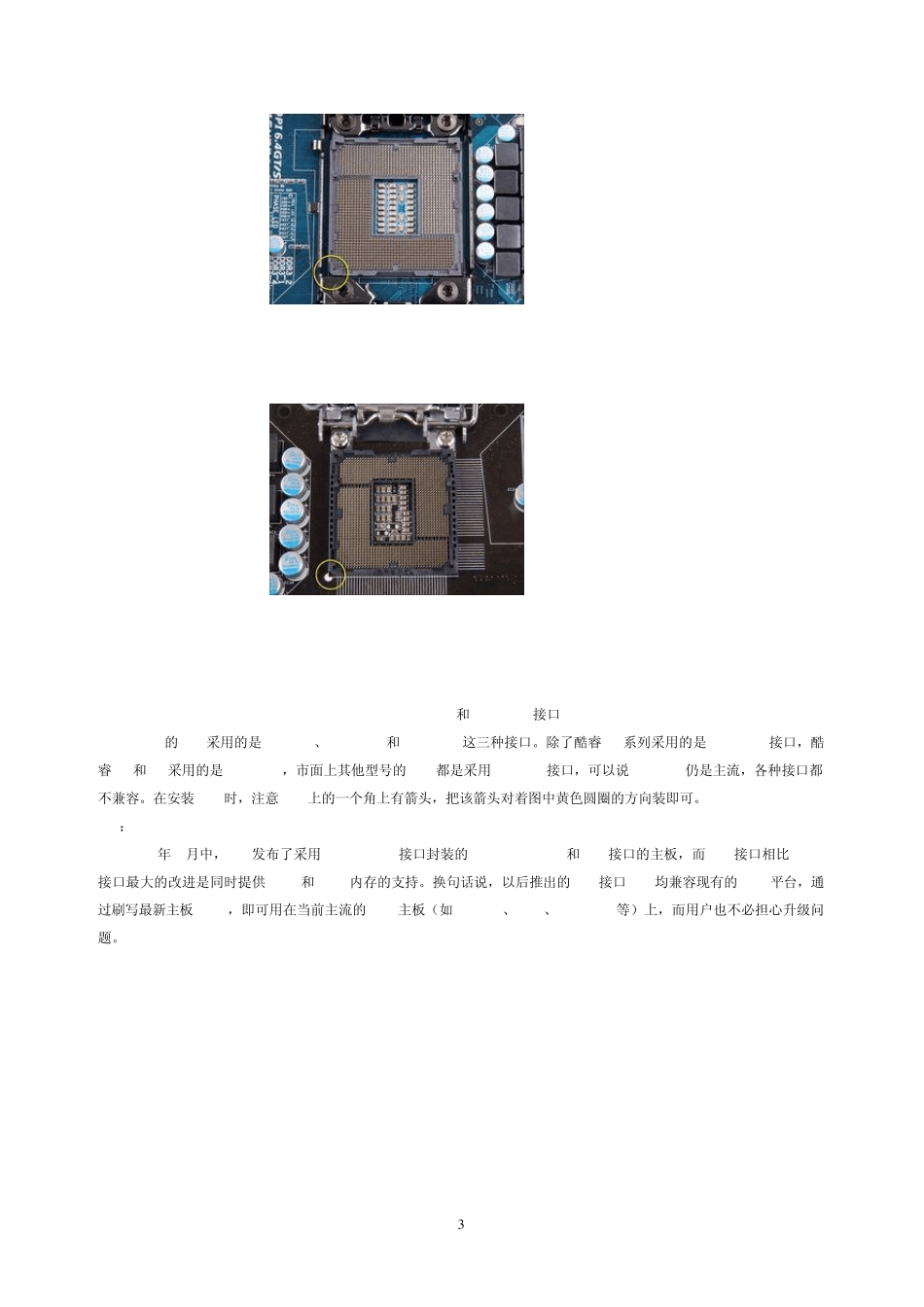

台式电脑主板接口说明附详细图解_第3页
3/16
1 电脑主板接口 1.前言 主板作为电脑的主体部分,提供着多种接口与各部件进行连接工作,而随着科技的不断发展,主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是 CPU接口,Intel方面,有奔腾、酷睿 2系列的LGA 775,酷睿i7的LGA 1366接口,i5、i3的LGA 1156;AMD方面也从 AM2升级到了 AM2+以及 AM3接口。其他如内存也从 DDR升级到最新的DDR3,CPU供电接口也从 4PIN扩展到 8PIN等。面对主板上如此多的接口,你都知道它们的用途吗? 如此繁多的接口,你全都认识吗? 在本文中,我们将对主流主板上的各种接口进行介绍,使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是 CPU接口部分,目前PC上只有 Intel和 AMD两个公司生产的CPU,它们采用了不同的接口,而且同品牌 CPU也有不同的接口类型。 Intel: 2 Intel的LGA 775接口 3 IntelLGA 1366和LGA 1156接口 Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿 i7系列采用的是LGA 1366接口,酷睿 i5和i3采用的是LGA 1156,市面上其他型号的CPU都是采用LGA 775接口,可以说 LGA 775仍是主流,各种接口都不兼容。在安装 CPU时,注意 CPU上的一个角上有箭头,把该箭头对着图中黄色圆圈的方向装即可。 AMD: 2009年 2月中,AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板,而 AM3接口相比 AM2+接口最大的改进是同时提供 DDR2和DDR3内存的支持。换句话说,以后推出的AM3接口CPU均兼容现有的AM2+平台,通过刷写最新主板 BIOS,即可用在当前主流的AM2+主板(如 AMD 770、780G、790GX/FX等)上,而用户也不必担心升级问题。 4 AM2+接口(左)与AM3接口(右)对比 我们来比较一下AM3与AM2+两种接口的区别,上图左是Socket AM2+接口,拥有940个针脚;上图右是Socket AM3接口。红色圈的位置就是针脚不同的部分,可看到 AM3比AM2+少两个针脚,也就是938针。 AMD的AM2+接口 5 AMD的CPU主要采用的是AM2+和AM3接口,AM2与AM2+都是940针,且AM2+向下兼容,所以现在基本没有AM2的主板了。由于针脚数目不同,Socket AM3插座没法安装Socket AM2+或更早的处理器。另一方面Socket AM3接口封装的CPU仍然可以在Socket AM2+/AM2插座上安装。因为Socket AM3在性能方面和AM2+几乎没有区别,所以目前采用真正AM3插座的主板几乎没有。 内存插槽、扩展插槽及磁盘接口: DDR2内存插槽 6...
