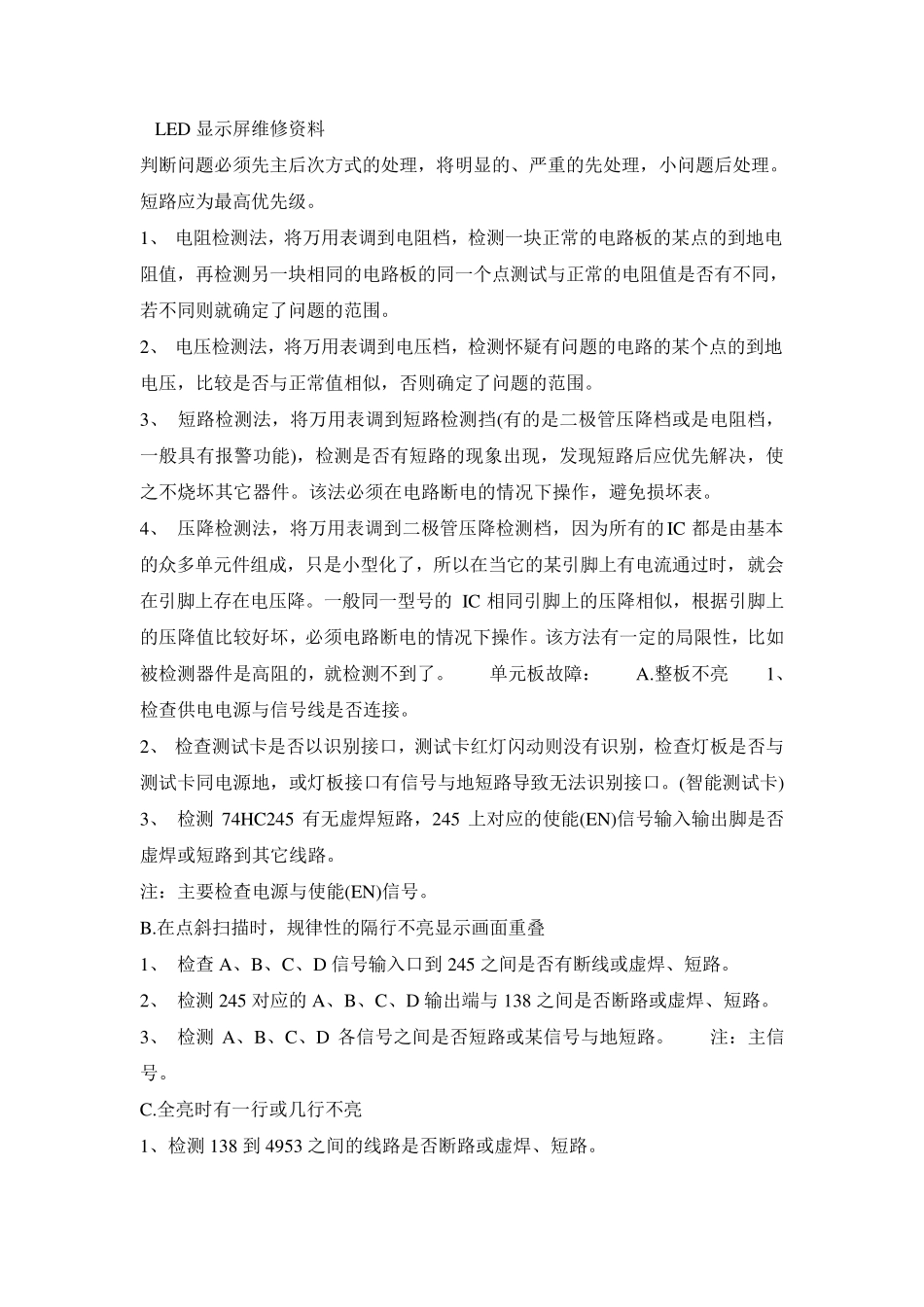

史上最全的LED显示屏故障维修手册_第1页
1/12

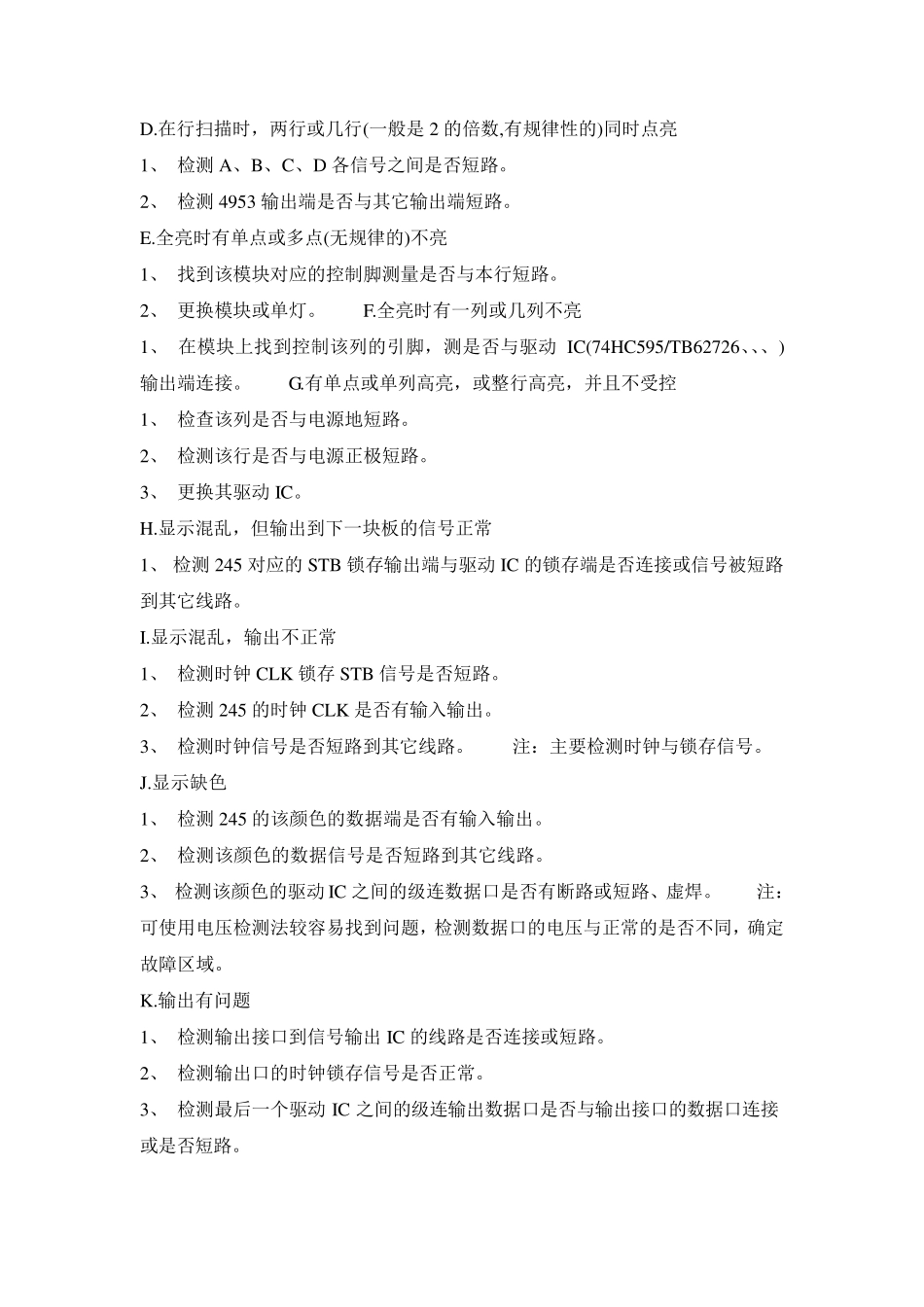

史上最全的LED显示屏故障维修手册_第2页
2/12

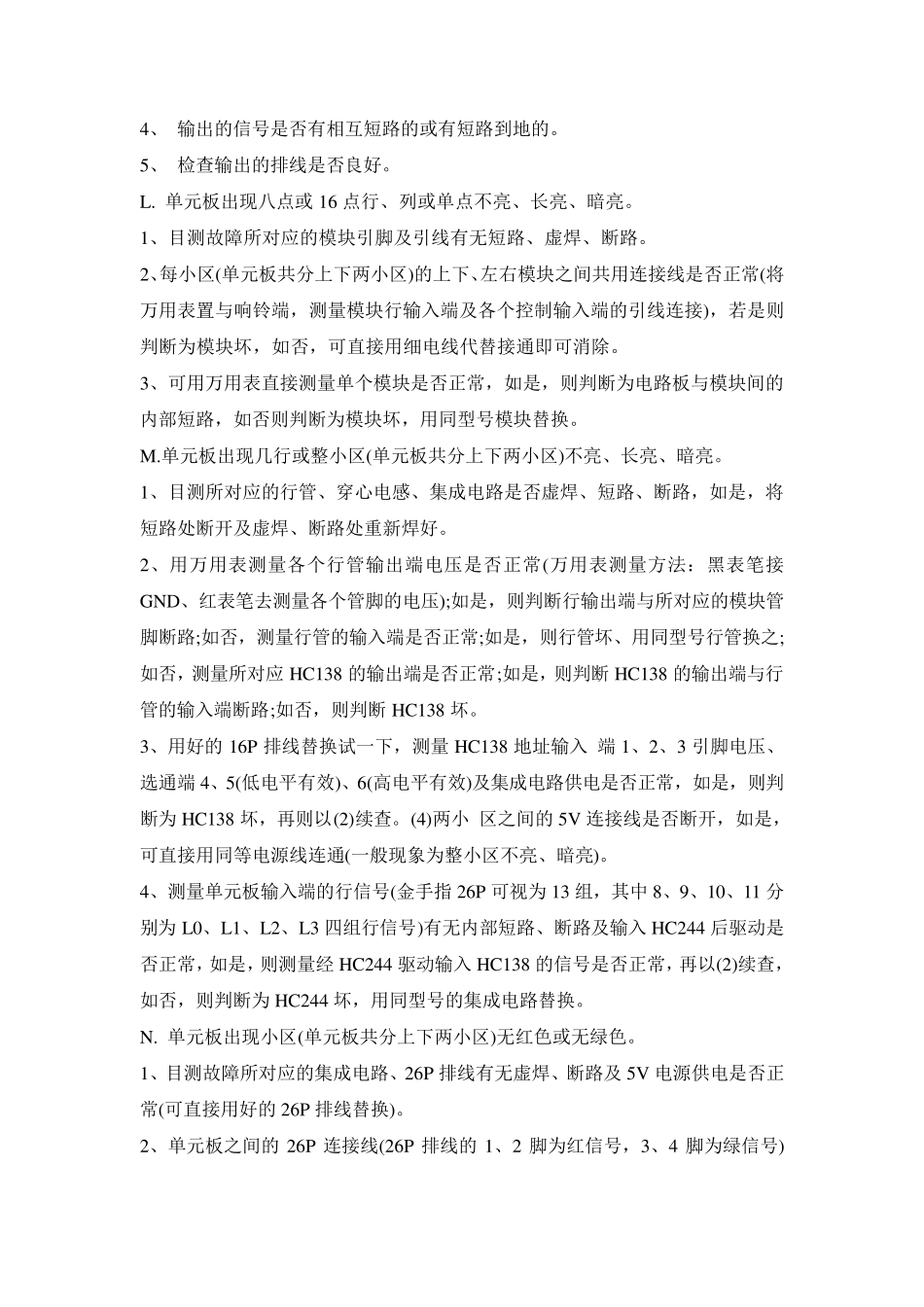

史上最全的LED显示屏故障维修手册_第3页
3/12
LED 显示屏维修资料 判断问题必须先主后次方式的处理,将明显的、严重的先处理,小问题后处理。 短路应为最高优先级。 1、 电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同,若不同则就确定了问题的范围。 2、 电压检测法,将万用表调到电压档,检测怀疑有问题的电路的某个点的到地电压,比较是否与正常值相似,否则确定了问题的范围。 3、 短路检测法,将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能),检测是否有短路的现象出现,发现短路后应优先解决,使之不烧坏其它器件。该法必须在电路断电的情况下操作,避免损坏表。 4、 压降检测法,将万用表调到二极管压降检测档,因为所有的IC 都是由基本的众多单元件组成,只是小型化了,所以在当它的某引脚上有电流通过时,就会在引脚上存在电压降。一般同一型号的IC 相同引脚上的压降相似,根据引脚上的压降值比较好坏,必须电路断电的情况下操作。该方法有一定的局限性,比如被检测器件是高阻的,就检测不到了。 单元板故障: A.整板不亮 1、 检查供 电电源 与信 号线 是否连 接 。 2、 检查测试卡 是否以识 别 接 口 ,测试卡 红 灯 闪 动 则没 有识 别 ,检查灯 板是否与测试卡 同电源 地,或灯 板接 口 有信 号与地短路导 致 无 法识 别 接 口 。(智 能测试卡 ) 3、 检测 74HC245 有无 虚 焊 短路,245 上对 应的使能(EN)信 号输 入 输 出脚是否虚 焊 或短路到其它线 路。 注 :主要 检查电源 与使能(EN)信 号。 B.在点斜 扫 描 时,规 律 性的隔 行 不亮显示画 面 重叠 1、 检查A、B、C、D 信 号输 入 口 到 245 之间 是否有断线 或虚 焊 、短路。 2、 检测 245 对 应的A、B、C、D 输 出端 与 138 之间 是否断路或虚 焊 、短路。 3、 检测 A、B、C、D 各 信 号之间 是否短路或某信 号与地短路。 注 :主信号。 C.全 亮时有一行 或几 行 不亮 1、检测 138 到 4953 之间 的线 路是否断路或虚 焊 、短路。 D.在行扫描时,两行或几行(一般是2 的倍数,有规律性的)同时点亮 1、 检测 A、B、C、D 各信号之间是否短路。 2、 检测 4953 输出端是否与其它输出端短路。 E.全亮时有单点或多点(无规律的)不亮 1、 找到该模块对...
