各种元件封装(带图)

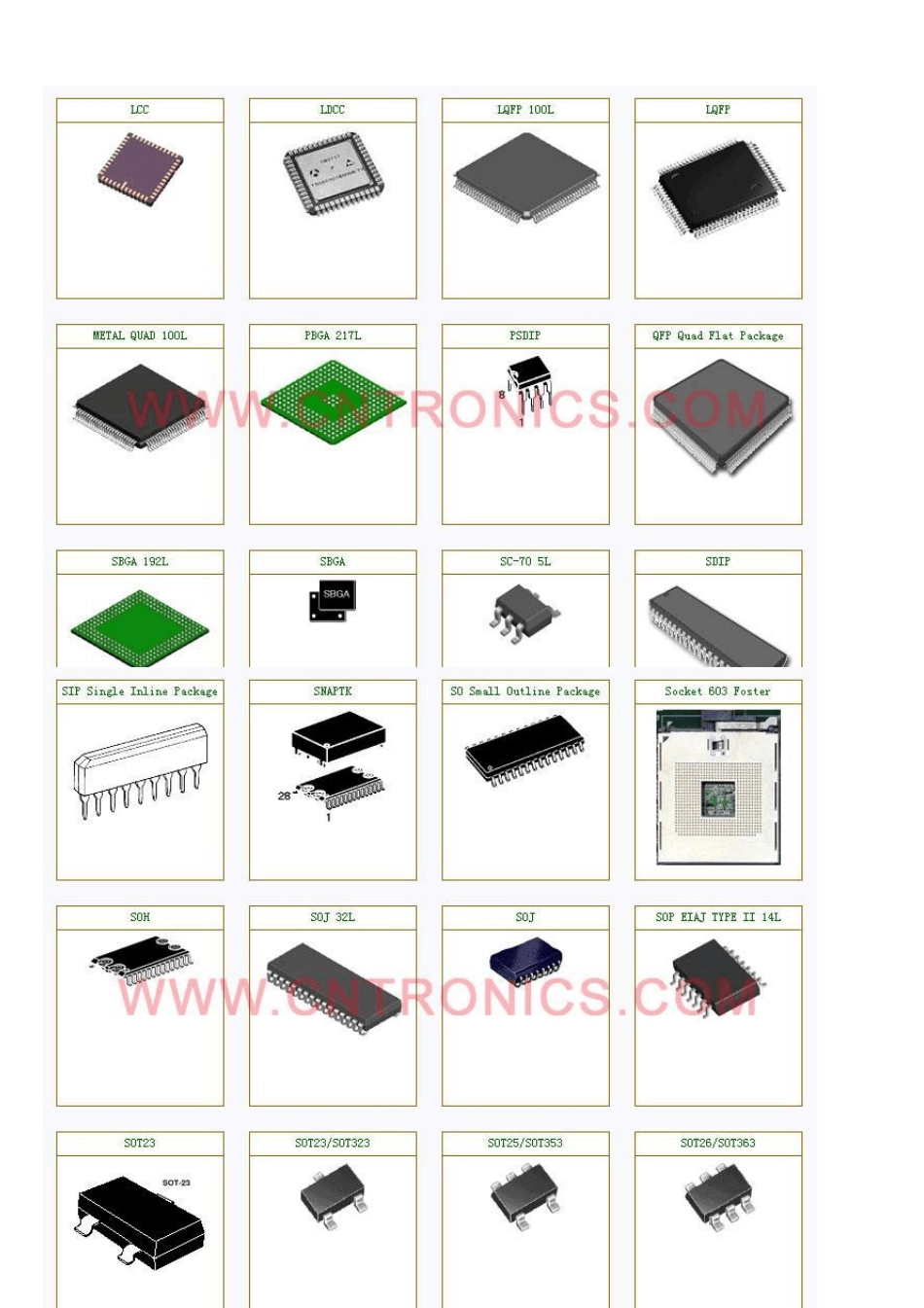

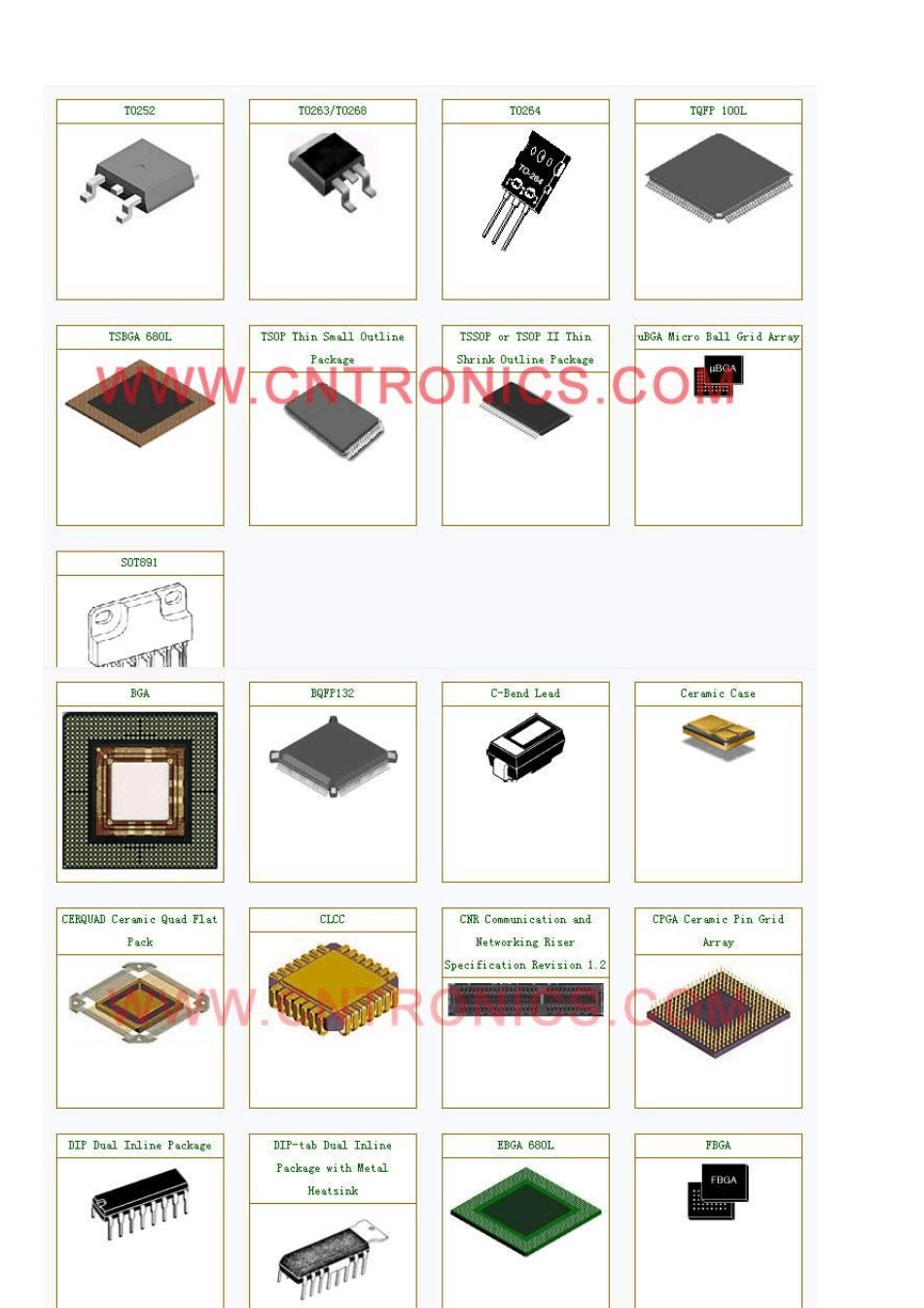

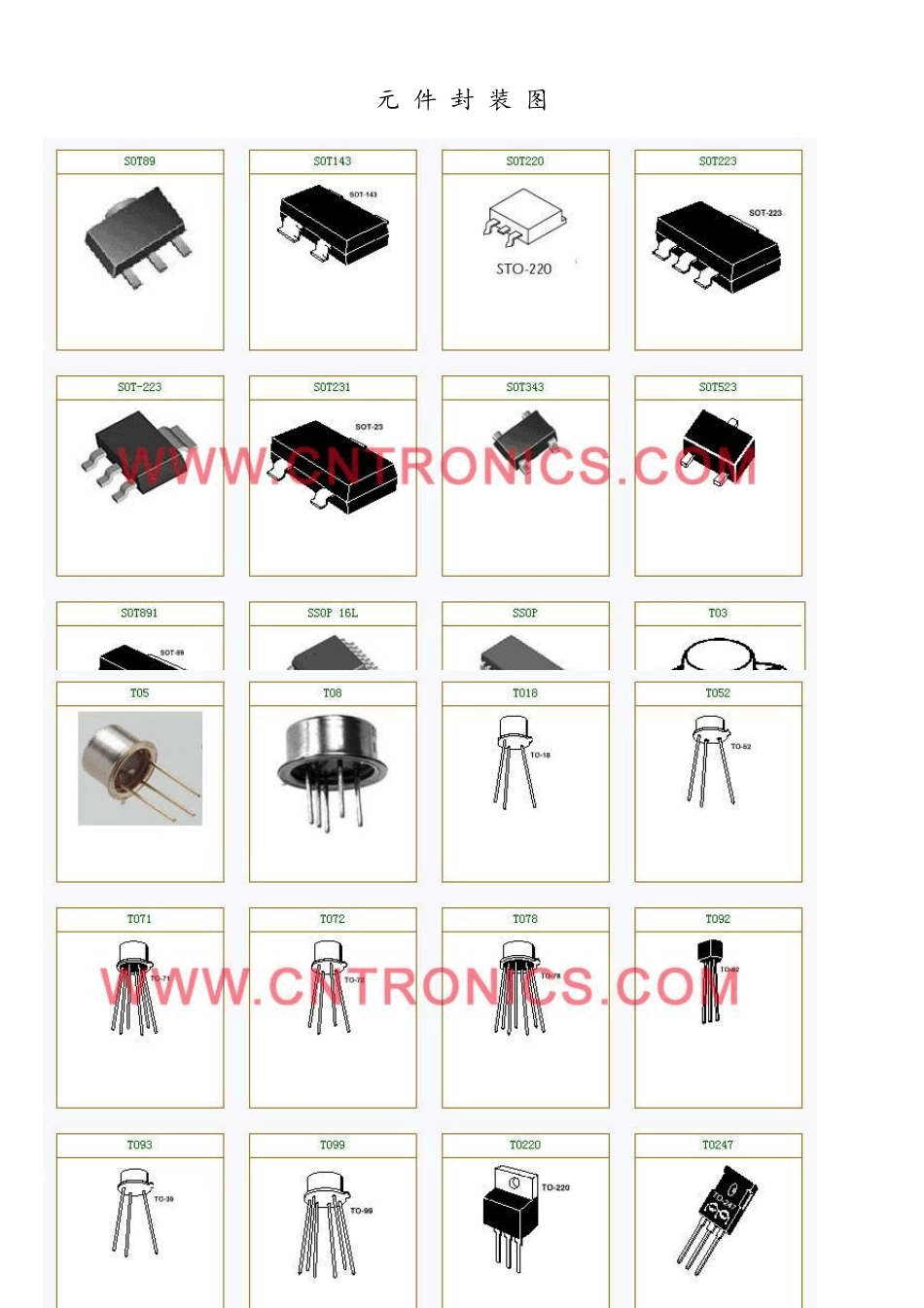

元 件 封 装 图 protel99se 常用元件封装 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到 rad-0.4 电解电容：electroi;封装属性为rb.2/.4到 rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到 vr-5 二极管：封装属性为 diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为 to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有 78和 79系列；78系列如 7805，7812，7820等 79系列有 7905，7912，7920等常见的封装属性有 to126h和 to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7 其中 0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中 0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。 一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻 0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W, 0402 1/16W, 0603 1/10W, 0805 1/8W, 1206 1/4W 电容电阻外形尺寸与封装的对应关系是： 0402=1.0mmx0.5mm, 0603=1.6mmx0.8mm, 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm, 1210=3.2mmx2.5mm, 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件 封 装 是指实际零件 焊接到电 路板时所指示的 外观和焊点的 位置。是纯粹的 空间概念因此不同的元 件 可 共用 同一零件 封 装 ，同种元 件 也可 有 不同的 零件 封 装 。像电 阻 ，有 传统的 针插式，这种元 件 体 积较大，电 路板必须钻孔才能安置元 件 ，完成钻孔后，插入元 件 ，再过锡炉或喷锡（ 也可 手焊） ，成本较高，较新的 设计都是采用 体 积小的 表面贴片式元 件 （ SMD） 这种元 件 不必钻孔，用 钢膜将 半熔状锡膏倒入电 路板，再把 SMD元 件 放上，即可 焊接在电 路板上了。关于零件 封 装 我们在前面 说过，除了 DEVICE。LIB库中的 元 件 外，其它库的 元 件 都已经有 了固定的 元 件 封 装 ，这是因为这个库中的 元 件 都有 多种形式： 以晶 体 管 为例说明一...
