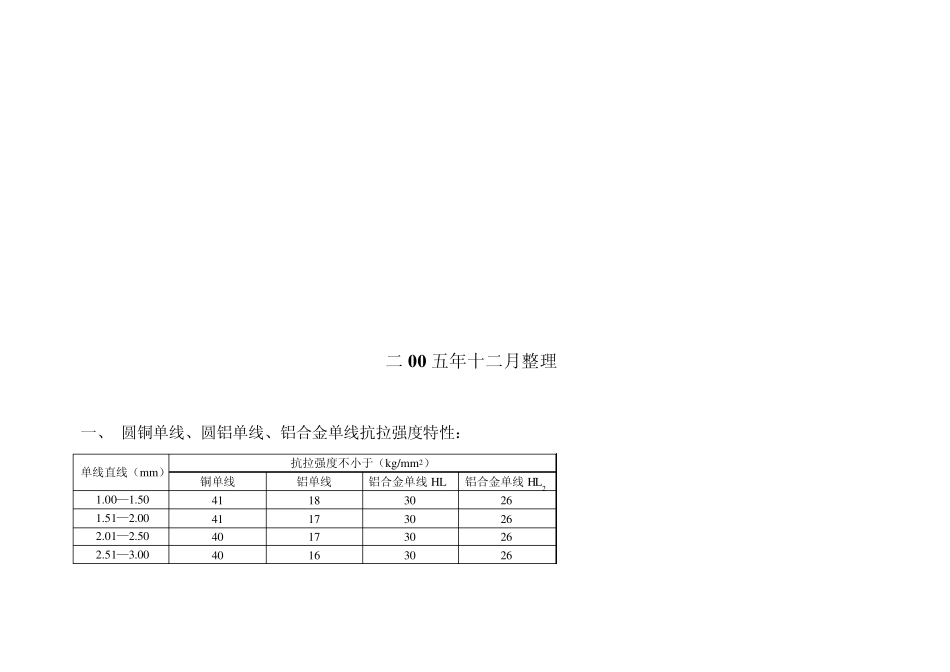

各种导线参数 二0 0 五年十二月整理 一、 圆铜单线、圆铝单线、铝合金单线抗拉强度特性： 单线直线（m m ） 抗拉强度不小于（kg/m m 2） 铜单线 铝单线 铝合金单线HL 铝合金单线HL2 1.00—1.50 41 18 30 26 1.51—2.00 41 17 30 26 2.01—2.50 40 17 30 26 2.51—3.00 40 16 30 26 3.51—3.50 39 16 30 26 3.01—4.00 39 15 30 26 4.01—4.50 38 15 30 26 4.51—5.00 38 15 30 26 二、 LJ、HLJ、HL 2J 型铝线： 标称 截面 （m m 2） 计算 截面 （m m 2） 根数×线 径（m m ） 电线 外径 （m m ） 直流电阻+200C Ω /km 参考 重量 制造 长度 （M） L J 铝绞线 铝合金 绞 线 拉断力 （kg） 安 全 电流（A） 10 9.73 7×1.33 4.0 —— 2.27 29 —— 132 75 16 15.9 7×1.70 5.1 1.98 2.03 44 4500 215 105 25 24.7 7×2.12 6.4 1.28 1.29 68 4000 355 135 35 34.4 7×2.50 7.5 0.92 0.97 95 4000 465 170 50 49.5 7×3.00 9.0 0.64 .066 136 3500 670 215 70 69.5 7×3.55 10.7 0.46 0.498 191 2500 930 265 95 93.2 19×2.50 12.5 0.34 0.353 257 2000 1260 325 95 93.3 7×4.12 12.4 0.34 257 2000 1260 325 120 117.0 19×2.80 14.0 0.27 322 1500 1600 375 150 148.0 19×3.15 15.8 0.21 407 1250 2000 440 185 183.0 19×3.50 17.5 0.17 503 1000 2450 500 240 239.0 19×4.00 20.0 0.132 656 1000 3200 610 300 298.0 37×3.20 22.4 0.106 817 1000 4000 680 400 396.0 37×3.69 25.8 0.080 1087 800 5350 830 500 501.0 37×4.15 29.1 0.063 1376 800 6900 980 600 604.0 61×3.55 32.0 0.052 1658 500 8010 1100 三、 TJ 型铜线： 标称 截面 （m m 2） 计算 截面 （m m 2） 根数×线 径（m m ） 电线 外径 （m m ） 直流电阻 +200CΩ /km 参考 重量 制造 长度 （M） 拉断力 （kg） 安全电流 （A） 10 9.7 7×1.33 3.99 —— —— 5000 —— 95 16 15.5 7×1.68 5.0 1.2 140 4000 544 130 25 24.5 7×2.11 6.3 0.74 221 3000 859 180 35 34.5 7×2.49 7.5 0.54 323 2500 1197 220 50 48.5 7×2.97 ...
