各种形状测量方法VIP专享

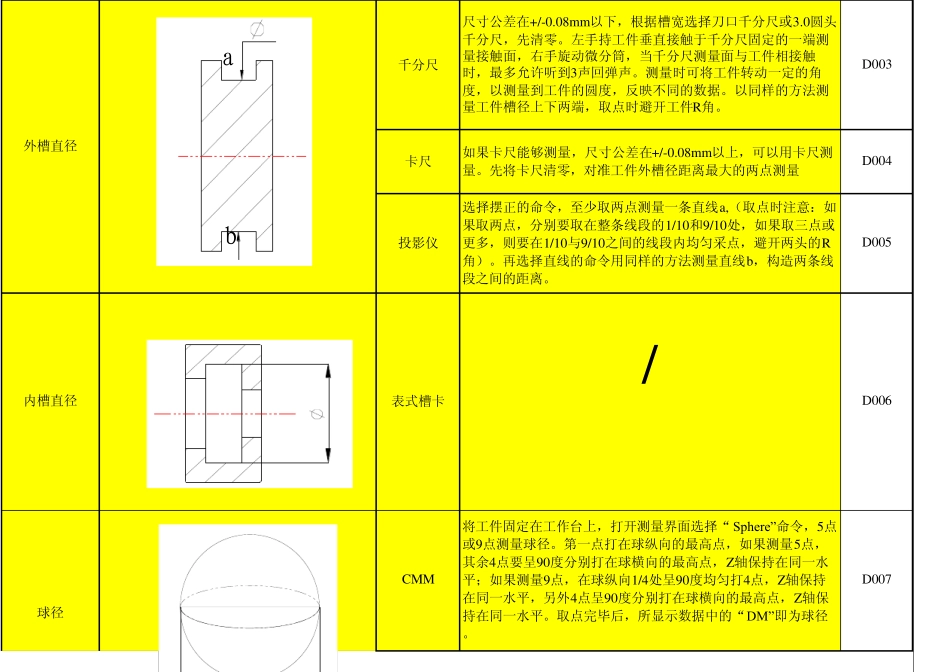

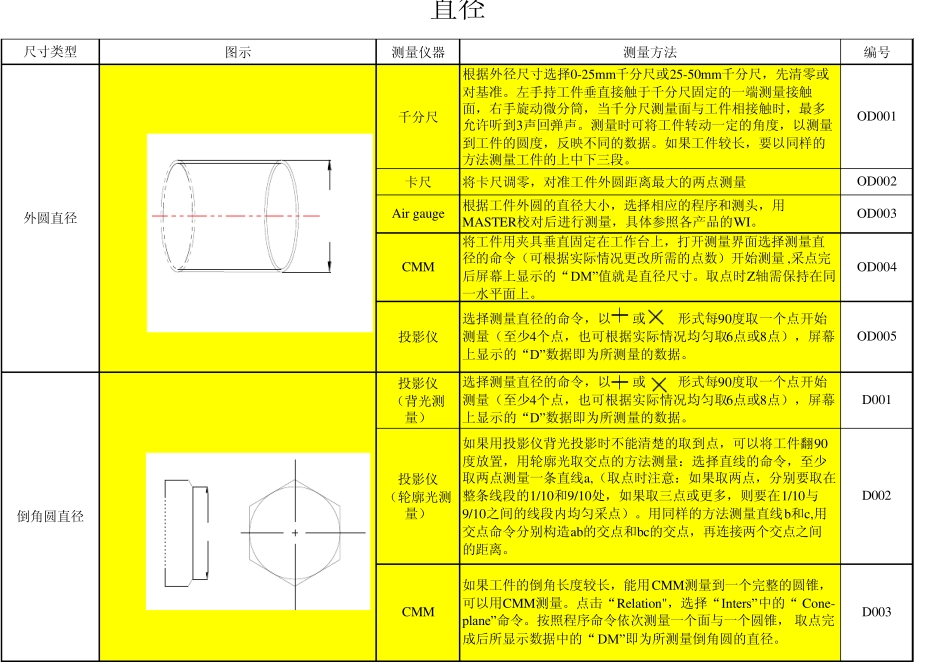

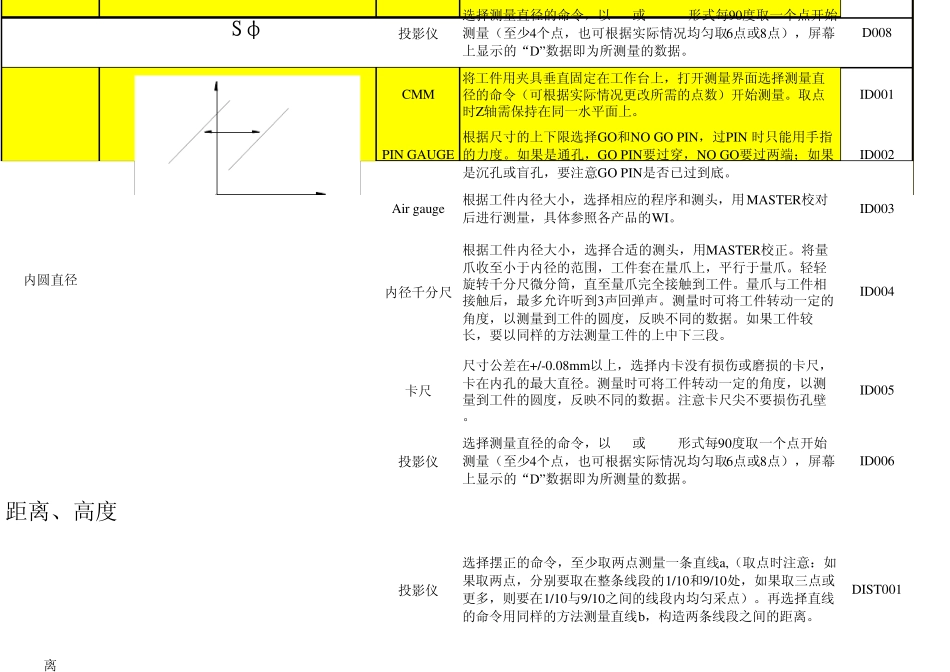

图示测量仪器测量方法编号千分尺根据外径尺寸选择0-25mm千分尺或25-50mm千分尺，先清零或对基准。左手持工件垂直接触于千分尺固定的一端测量接触面，右手旋动微分筒，当千分尺测量面与工件相接触时，最多允许听到3声回弹声。测量时可将工件转动一定的角度，以测量到工件的圆度，反映不同的数据。如果工件较长，要以同样的方法测量工件的上中下三段。OD001卡尺将卡尺调零，对准工件外圆距离最大的两点测量OD002Air gau ge根据工件外圆的直径大小，选择相应的程序和测头，用MASTER校对后进行测量，具体参照各产品的WI。OD003CMM将工件用夹具垂直固定在工作台上，打开测量界面选择测量直径的命令（可根据实际情况更改所需的点数）开始测量 ,采点完后屏幕上显示的“DM” 值就是直径尺寸。取点时Z轴需保持在同一水平面上。OD004投影仪选择测量直径的命令，以 或 形式每90度取一个点开始测量（至少4个点，也可根据实际情况均匀取6点或8点），屏幕上显示的“D” 数据即为所测量的数据。OD005投影仪（背光测量）选择测量直径的命令，以 或 形式每90度取一个点开始测量（至少4个点，也可根据实际情况均匀取6点或8点），屏幕上显示的“D” 数据即为所测量的数据。D001投影仪（轮廓光测量）如果用投影仪背光投影时不能清楚的取到点，可以将工件翻90度放置，用轮廓光取交点的方法测量：选择直线的命令，至少取两点测量一条直线a,（取点时注意：如果取两点，分别要取在整条线段的1/10和9/10处，如果取三点或更多，则要在1/10与9/10之间的线段内均匀采点）。用同样的方法测量直线b和c,用交点命令分别构造ab的交点和bc的交点，再连接两个交点之间的距离。D002CMM如果工件的倒角长度较长，能用CMM测量到一个完整的圆锥，可以用CMM测量。点击“Relation"，选择“Inters” 中的“ Cone-plane” 命令。按照程序命令依次测量一个面与一个圆锥， 取点完成后所显示数据中的“DM” 即为所测量倒角圆的直径。D003直径尺寸类型倒角圆直径外圆直径DMcDba千分尺尺寸公差在+/-0.08m m 以下，根据槽宽选择刀口千分尺或3.0圆头千分尺，先清零。左手持工件垂直接触于千分尺固定的一端测量接触面，右手旋动微分筒，当千分尺测量面与工件相接触时，最多允许听到3声回弹声。测量时可将工件转动一定的角度，以测量到工件的圆度，反映不同的数据。以同样的方法测量工件槽径上下两端，取点时避开工件R角。D003卡尺如果卡尺能够测量，尺寸公差在+/-0.08m m 以上，可以...
