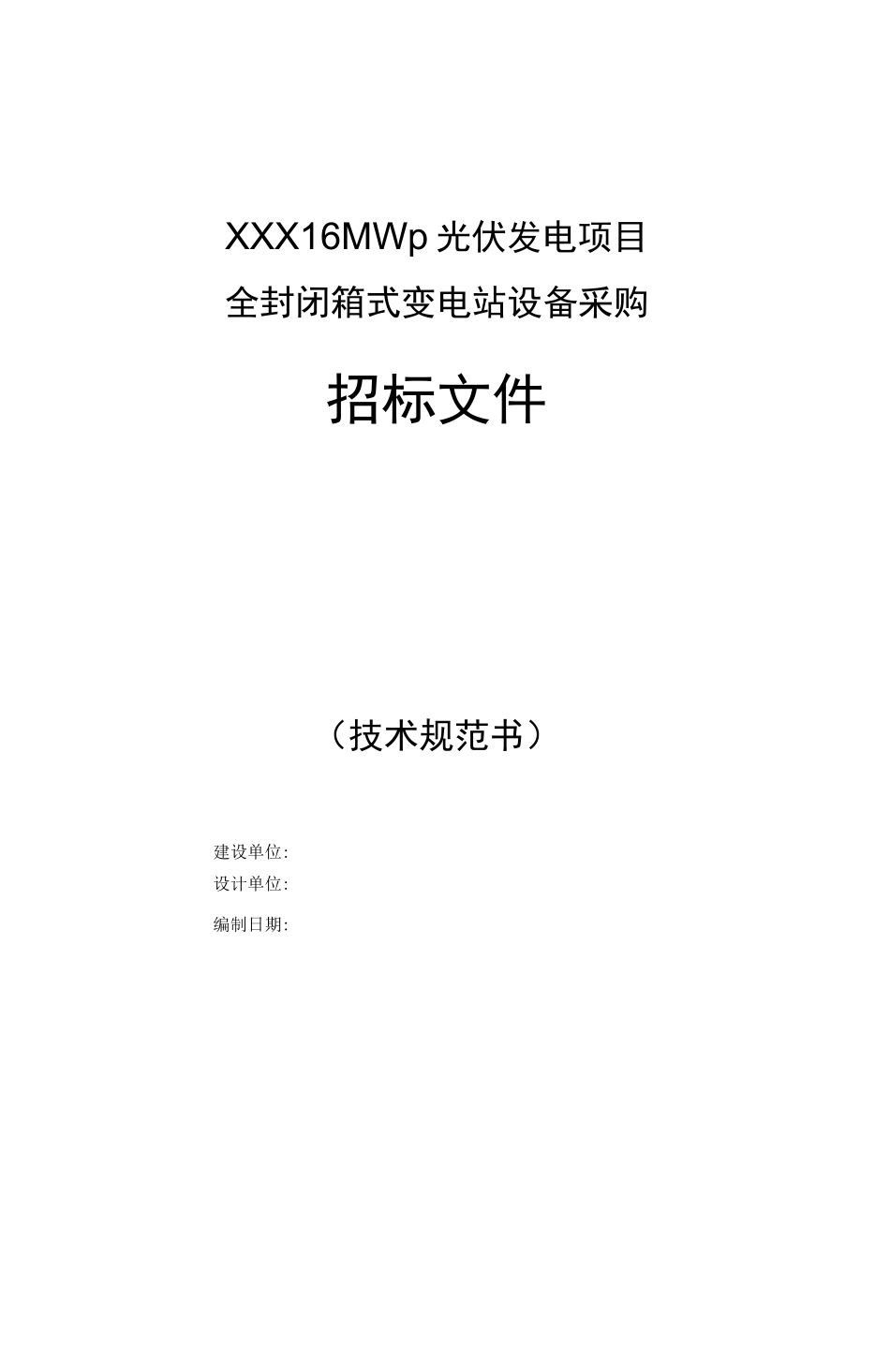

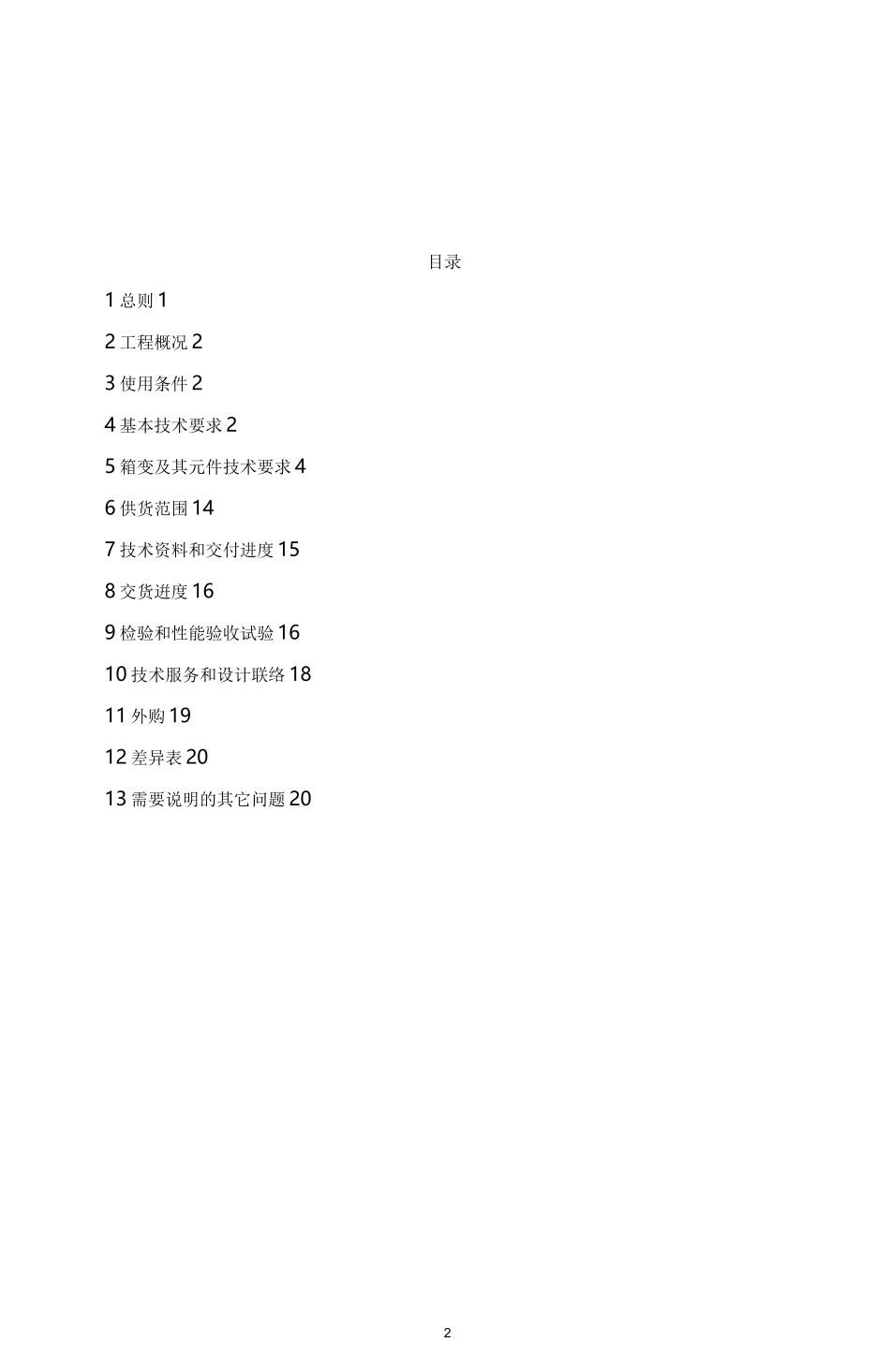

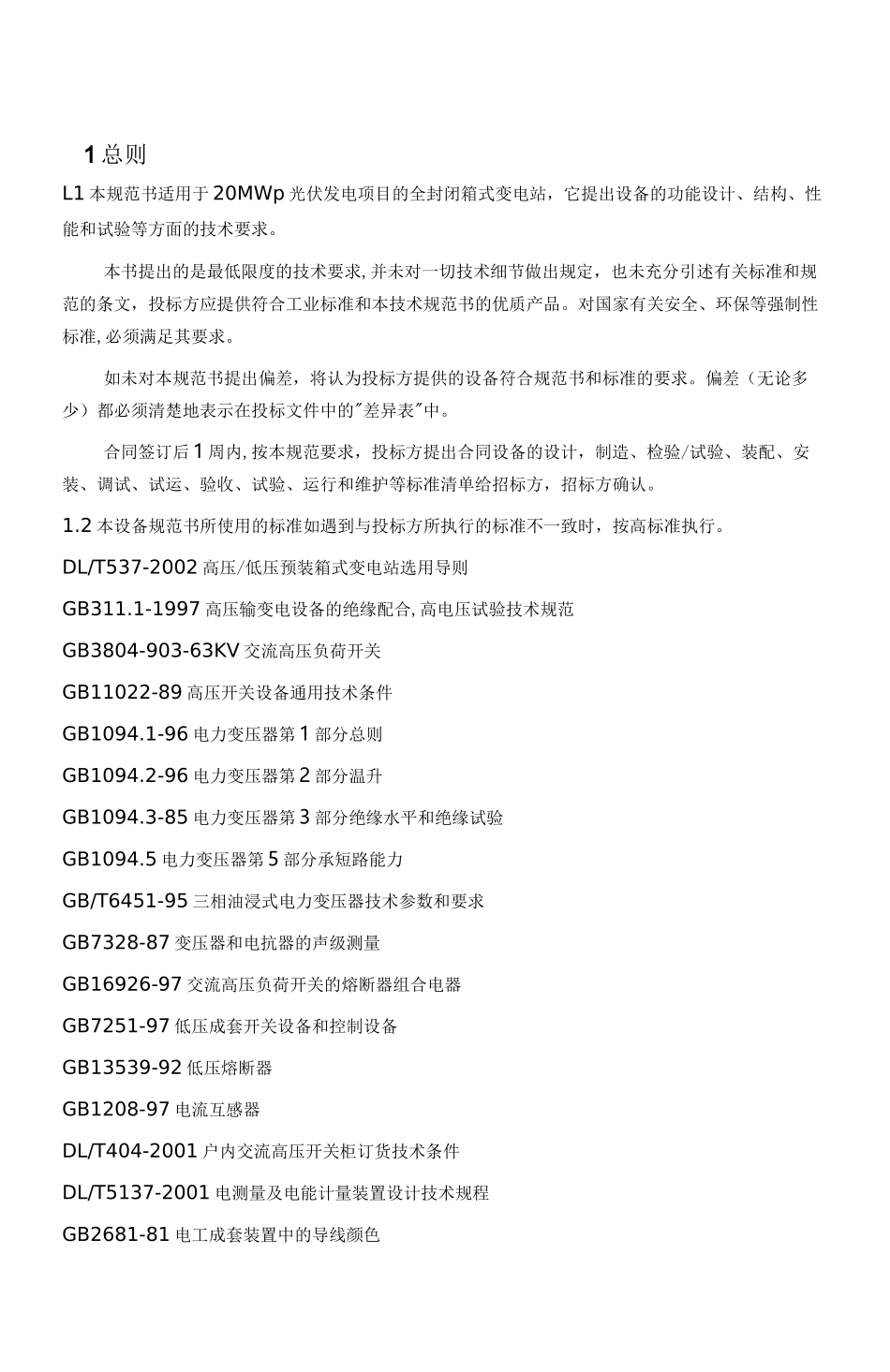

XXX16MWp 光伏发电项目全封闭箱式变电站设备采购招标文件（技术规范书）建设单位:设计单位:编制日期:2目录1 总则 12 工程概况 23 使用条件 24 基本技术要求 25 箱变及其元件技术要求 46 供货范围 147 技术资料和交付进度 158 交货逬度 169 检验和性能验收试验 1610 技术服务和设计联络 1811 外购 1912 差异表 2013 需要说明的其它问题 201 总则L1 本规范书适用于 20MWp 光伏发电项目的全封闭箱式变电站，它提出设备的功能设计、结构、性能和试验等方面的技术要求。本书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本技术规范书的优质产品。对国家有关安全、环保等强制性标准,必须满足其要求。如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的"差异表"中。合同签订后 1 周内,按本规范要求，投标方提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。1.2 本设备规范书所使用的标准如遇到与投标方所执行的标准不一致时，按高标准执行。DL/T537-2002 高压/低压预装箱式变电站选用导则GB311.1-1997 高压输变电设备的绝缘配合,高电压试验技术规范GB3804-903-63KV 交流高压负荷开关GB11022-89 高压开关设备通用技术条件GB1094.1-96 电力变压器第 1 部分总则GB1094.2-96 电力变压器第 2 部分温升GB1094.3-85 电力变压器第 3 部分绝缘水平和绝缘试验GB1094.5 电力变压器第 5 部分承短路能力GB/T6451-95 三相油浸式电力变压器技术参数和要求GB7328-87 变压器和电抗器的声级测量GB16926-97 交流高压负荷开关的熔断器组合电器GB7251-97 低压成套开关设备和控制设备GB13539-92 低压熔断器GB1208-97 电流互感器DL/T404-2001 户内交流高压开关柜订货技术条件DL/T5137-2001 电测量及电能计量装置设计技术规程GB2681-81 电工成套装置中的导线颜色4GB4208-93 外壳防护等级分类GB2706-89 交流高压电器动热稳定试验方法GB/T17467-1998 高压/低压预装式变电站GB50150-2006 电器装置安装工程电器设备交接试验标准DL/T621-97 交流电气装置的接地DL/T5222-2005 导体和电器选择设计技术规定GB39063-35KV 交流金属封闭开关设备 1.3 本设备技术规范书未尽事宜，由招、投标双方协...
