软母线安装施工方案.

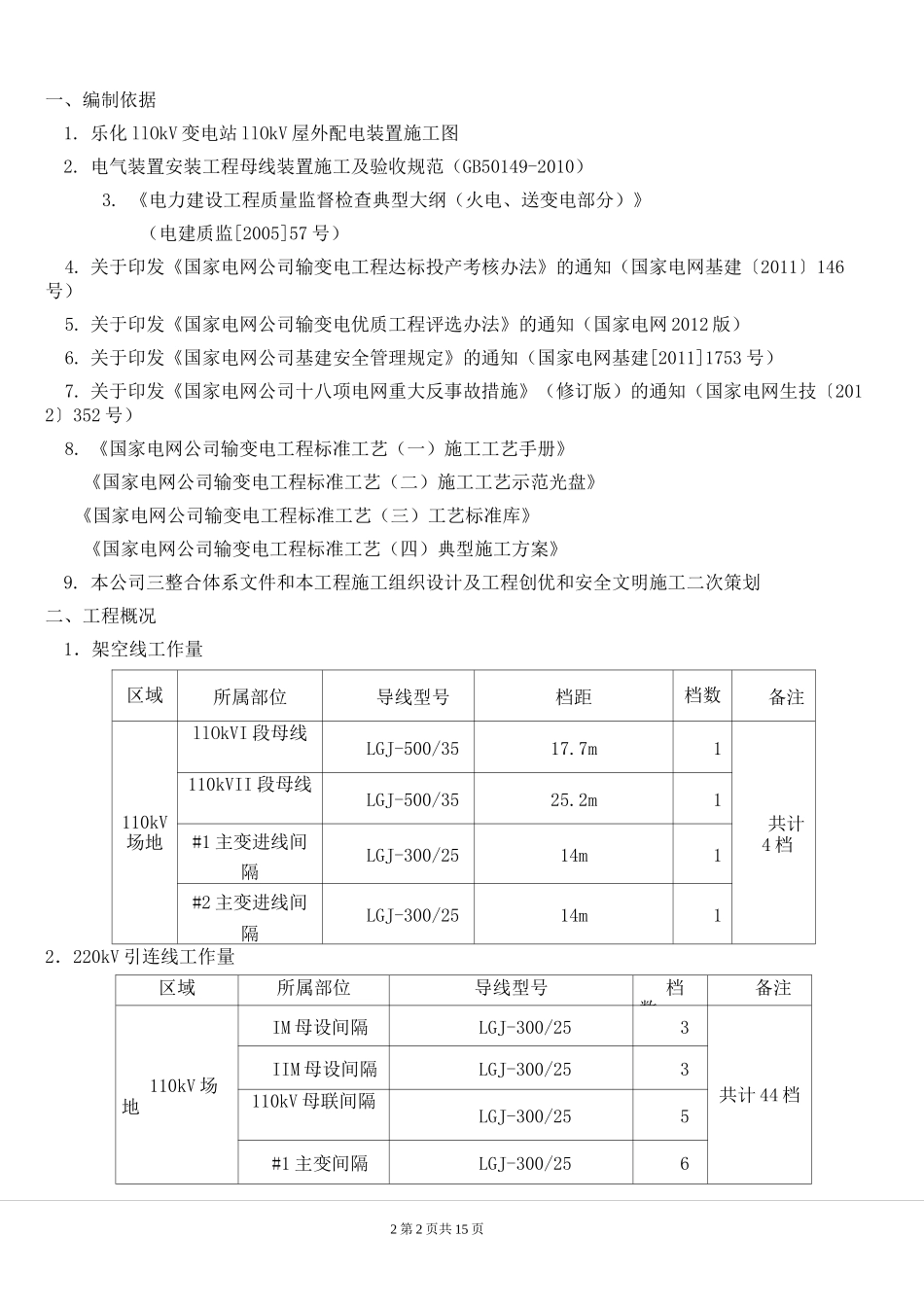

2 第 1 页共 15 页一、编制依据 2二、工程概况 2三、作业需用的机具 3四、参加作业人员 3五、作业工期 3六、作业前应做的准备 3七、作业程序、方法和要求 5八、软母线施工作业技术要求 5九、作业结果的检查、验收和质量标准（见附表）11十、作业过程中见证点（W）和停工待检点（H）的设定 11十一、危险源、危险点辨识及安全措施 122 第 2 页共 15 页一、编制依据1. 乐化 llOkV 变电站 llOkV 屋外配电装置施工图2. 电气装置安装工程母线装置施工及验收规范（GB50149-2010）3. 《电力建设工程质量监督检查典型大纲（火电、送变电部分）》（电建质监[2005]57 号）4. 关于印发《国家电网公司输变电工程达标投产考核办法》的通知（国家电网基建〔2011〕146号）5. 关于印发《国家电网公司输变电优质工程评选办法》的通知（国家电网 2012 版）6. 关于印发《国家电网公司基建安全管理规定》的通知（国家电网基建[2011]1753 号）7. 关于印发《国家电网公司十八项电网重大反事故措施》（修订版）的通知（国家电网生技〔2012〕352 号）8. 《国家电网公司输变电工程标准工艺（一）施工工艺手册》《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》《国家电网公司输变电工程标准工艺（四）典型施工方案》9. 本公司三整合体系文件和本工程施工组织设计及工程创优和安全文明施工二次策划二、工程概况1．架空线工作量区域所属部位导线型号档距档数备注110kV场地llOkVI 段母线LGJ-500/3517.7m1共计4 档110kVII 段母线LGJ-500/3525.2m1#1 主变进线间隔LGJ-300/2514m1#2 主变进线间隔LGJ-300/2514m12．220kV 引连线工作量区域所属部位导线型号档数备注110kV 场地IM 母设间隔LGJ-300/253共计 44 档IIM 母设间隔LGJ-300/253110kV 母联间隔LGJ-300/255#1 主变间隔LGJ-300/2562 第 3 页共 15 页#2 主变间隔LGJ-300/256盘龙山 I 线间隔LGJ-300/257盘龙山 II 线间隔LGJ-300/257象山间隔LGJ-300/257三、作业需用的机具序号名称规格型号单位数量1液压吊车25 吨台12曲臂伸张车台13液压冲孔机台14液压导线压接机100、200 吨台各 15钢模套16电动绞磨3T台17游标卡尺精度为 0.02mm套2四、参加作业人员软母线及引连线施工人员安排：分项负责人：张建平；压接工：颜河清、涂光辉；技术负责人：周运林；安全员：徐俊；登高：4 人，普工 9 人。分项负...
