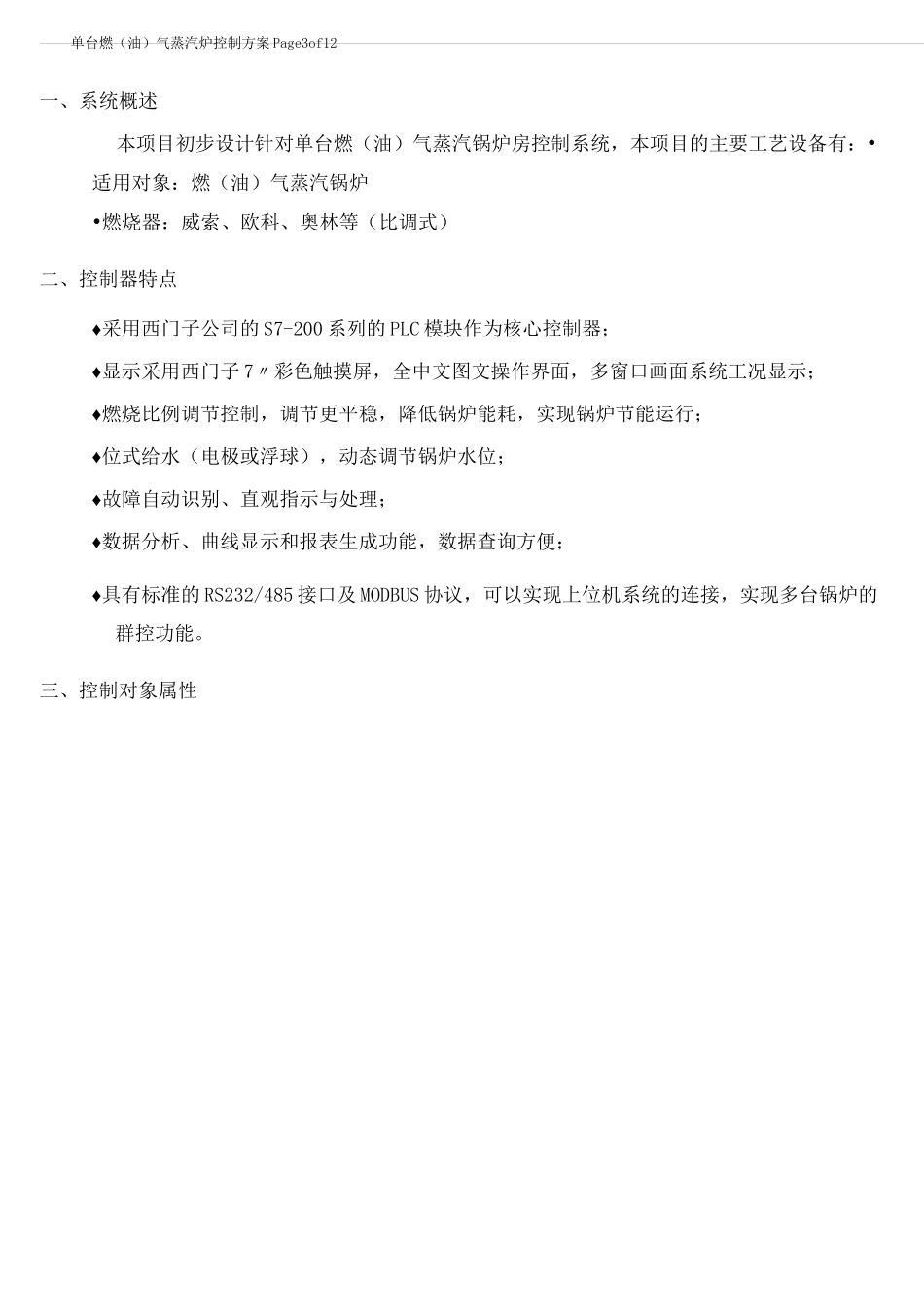

单台燃（油）气蒸汽锅炉控制方案单台燃（油）气蒸汽炉控制方案 Page2of12目录单台燃（油）气蒸汽炉控制方案 Page3of12一、系统概述本项目初步设计针对单台燃（油）气蒸汽锅炉房控制系统，本项目的主要工艺设备有：•适用对象：燃（油）气蒸汽锅炉•燃烧器：威索、欧科、奥林等（比调式）二、控制器特点♦采用西门子公司的 S7-200 系列的 PLC 模块作为核心控制器；♦显示采用西门子 7〃彩色触摸屏，全中文图文操作界面，多窗口画面系统工况显示；♦燃烧比例调节控制，调节更平稳，降低锅炉能耗，实现锅炉节能运行；♦位式给水（电极或浮球），动态调节锅炉水位；♦故障自动识别、直观指示与处理；♦数据分析、曲线显示和报表生成功能，数据查询方便；♦具有标准的 RS232/485 接口及 MODBUS 协议，可以实现上位机系统的连接，实现多台锅炉的群控功能。三、控制对象属性单台燃（油）气蒸汽炉控制方案 Page4of124.1 控制系统监测点单台燃（油）气蒸汽炉控制方案 Page5of124.2 控制系统原理图单台燃（油）气蒸汽炉控制方案 Page6of124.3 控制功能4.3.1燃烧器控制（比调式）■ 控制系统进入上班时检测锅炉水位，当锅炉水位正常时，才能开启燃烧器；■ 燃烧器启停由锅炉蒸汽压力控制，蒸汽压力下限、上限值由用户设定；■当锅内蒸汽压力低于设定的蒸汽压力下限值时，控制器输出开启燃烧器电源，燃烧器启动点火程序、同时进入燃烧负荷比例调节状态（燃烧器比例调节仪），此时由蒸汽压力直接调节燃烧负荷量；■当锅炉蒸汽压力大于设定的蒸汽压力上限值时，控制器输出停止燃烧信号，燃烧器进入燃烧负荷调节关闭状态，直至停止燃烧。4.3.2 锅筒蒸汽压力-燃烧控制■控制系统进入上班时检测锅炉水位，当锅炉水位正常时，才能开启燃烧器；■ 燃烧器启停由锅筒蒸汽压力控制，锅筒蒸汽压力上限、下限值由用户设定；锅筒蒸汽压力通过调节燃料调节阀门开度、配风等参数实现控制要求，所以在构建锅筒蒸汽压力-燃烧控制方案时，将锅筒蒸汽压力检测值和设定值经过比较，其偏差作为控制器的输入信号，控制器进行 P、I、D 运算后，输出控制信号去调节燃料的开度和鼓风机转速（改变送风量）。系统引入烟气含氧量作为前馈信号，操纵燃料调节阀和鼓风机，使系统燃烧更充分。锅筒蒸汽压力控制原理如下图：单台燃（油）气蒸汽炉控制方案 Page7of12燃烧控制算法带有人工指导功能，用户可以指设定从点火到满负荷的时间，因此，在不同的温度状态下，一旦用...
