用 multisim 验证叠加定理
用 multisim 测试串联 RLC 电路的时域响应
二、仿真内容1
验证叠加定理
（1）当两个电源同时作用时：（2)当 V2=12V 电源单独作用时：(3)当 V1=6V 电源单独作用时：仿真结果：设当 V1、V2、V1和 V2分别作用时，通过中间电阻的电流值 I 分别为I'、I''和 I
数据如下表：I'/AI''/AI/A（I'+I'')/A理论计算值仿真测量值2
测试串联 RLC 电路的时域响应

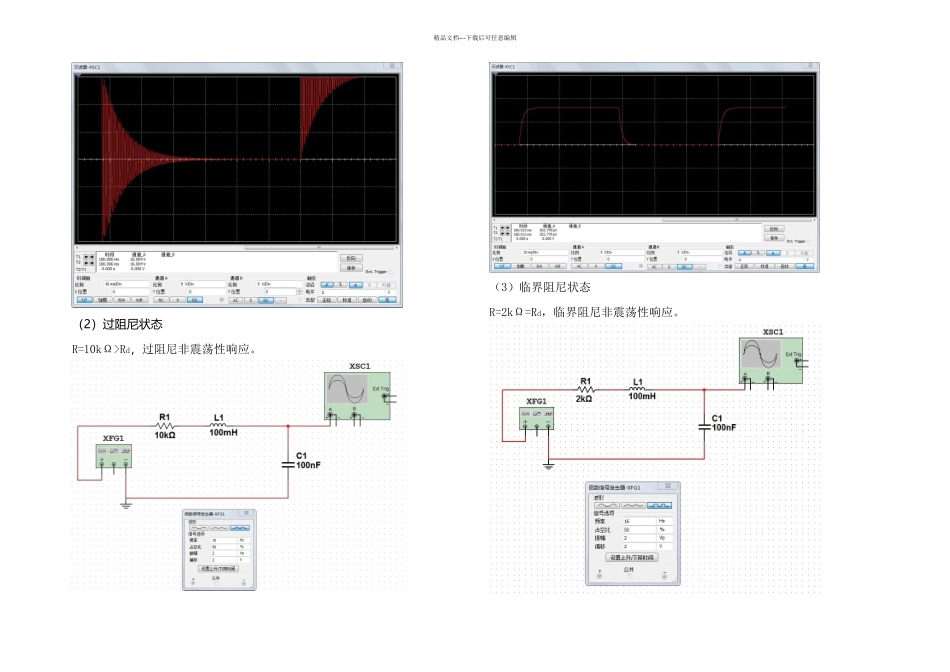

（1）欠阻尼状态Rd=2kΩ，R=30ΩRd，过阻尼非震荡性响应

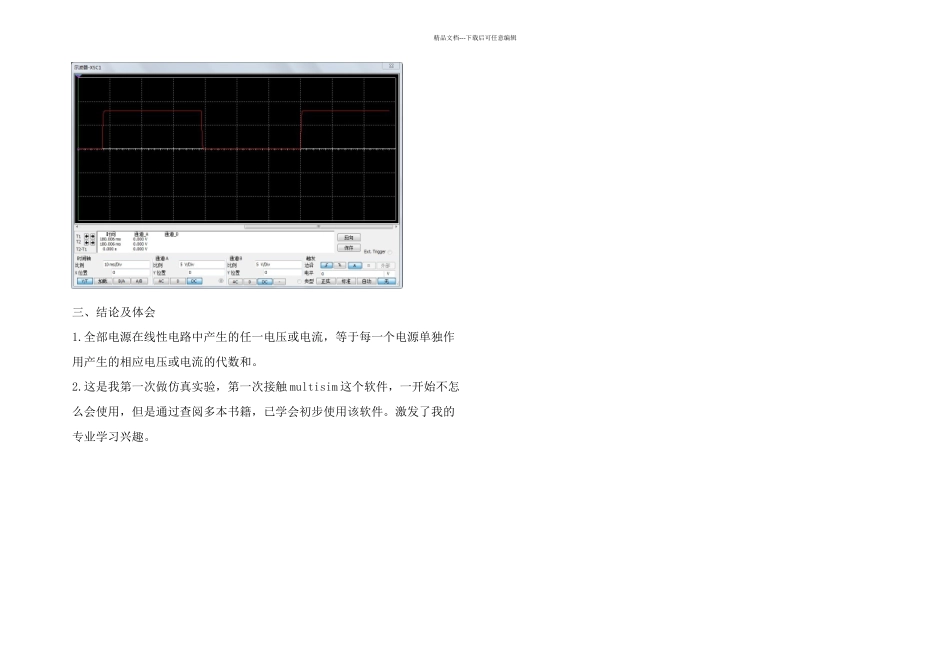

（3）临界阻尼状态R=2kΩ=Rd，临界阻尼非震荡性响应
精品文档---下载后可任意编辑三、结论及体会1
全部电源在线性电路中产生的任一电压或电流，等于每一个电源单独作用产生的相应电压或电流的代数和
这是我第一次做仿真实验，第一次接触 multisim 这个软件，一开始不怎么会使用，但是通过查阅多本书籍，已学会初步使用该软件
激发了我的专业学习兴趣
