MW发电机数据汇总表

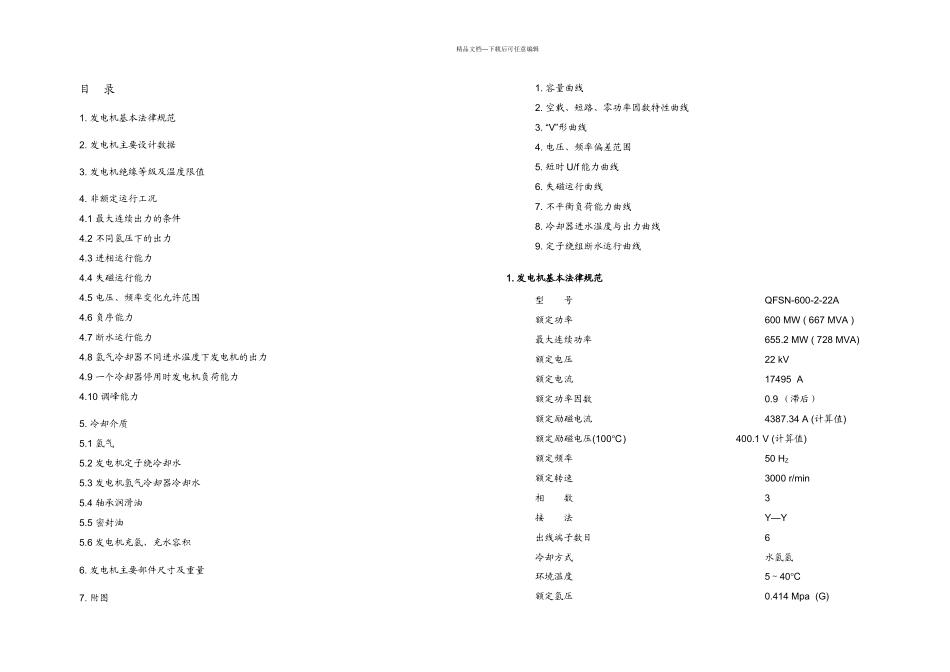

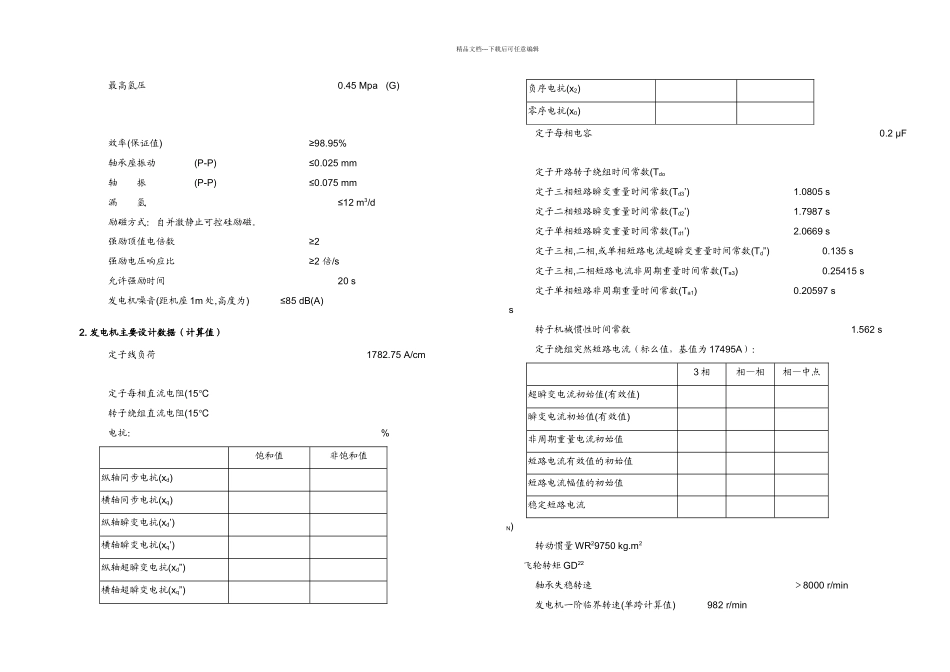

精品文档---下载后可任意编辑目 录1. 发电机基本法律规范2. 发电机主要设计数据3. 发电机绝缘等级及温度限值4. 非额定运行工况4.1 最大连续出力的条件4.2 不同氢压下的出力4.3 进相运行能力4.4 失磁运行能力4.5 电压、频率变化允许范围4.6 负序能力4.7 断水运行能力4.8 氢气冷却器不同进水温度下发电机的出力4.9 一个冷却器停用时发电机负荷能力4.10 调峰能力5. 冷却介质5.1 氢气5.2 发电机定子绕冷却水5.3 发电机氢气冷却器冷却水5.4 轴承润滑油5.5 密封油5.6 发电机充氢、充水容积 6. 发电机主要部件尺寸及重量7. 附图1. 容量曲线2. 空载、短路、零功率因数特性曲线3. “V”形曲线4. 电压、频率偏差范围5. 短时 U/f 能力曲线6. 失磁运行曲线7. 不平衡负荷能力曲线8. 冷却器进水温度与出力曲线9. 定子绕组断水运行曲线1. 发电机基本法律规范型 号QFSN-600-2-22A额定功率600 MW ( 667 MVA )最大连续功率655.2 MW ( 728 MVA)额定电压22 kV额定电流17495 A额定功率因数0.9 （滞后）额定励磁电流4387.34 A (计算值)额定励磁电压(100)℃400.1 V (计算值)额定频率50 HZ额定转速3000 r/min相 数3接 法Y—Y出线端子数目6冷却方式水氢氢环境温度5～40℃额定氢压0.414 Mpa (G)精品文档---下载后可任意编辑最高氢压0.45 Mpa (G)效率(保证值)≥98.95%轴承座振动(P-P)≤0.025 mm轴 振(P-P)≤0.075 mm漏 氢≤12 m3/d励磁方式：自并激静止可控硅励磁。强励顶值电倍数≥2强励电压响应比≥2 倍/s允许强励时间20 s发电机噪音(距机座 1m 处,高度为)≤85 dB(A)2. 发电机主要设计数据（计算值）定子线负荷1782.75 A/cm定子每相直流电阻(15℃转子绕组直流电阻(15℃电抗： %饱和值非饱和值纵轴同步电抗(xd)横轴同步电抗(xq)纵轴瞬变电抗(xd’)横轴瞬变电抗(xq’)纵轴超瞬变电抗(xd”)横轴超瞬变电抗(xq”)负序电抗(x2)零序电抗(x0)定子每相电容0.2 μF定子开路转子绕组时间常数(Tdo定子三相短路瞬变重量时间常数(Td3’) 1.0805 s定子二相短路瞬变重量时间常数(Td2’) 1.7987 s定子单相短路瞬变重量时间常数(Td1’) 2.0669 s定子三相,二相,或单相短路电流超瞬变重量时间常数(Td”)0.135 s定子三相,二相短路电流非周期重量时间常数(Ta3) 0.25415 s定子单相短路非周期重量时间常数(Ta1) 0.20597 s s转子机械惯性时间常数1.562 s定子绕组突然短路电流（标么值，基值为 17495A）：...
