MW水电站励磁设计计算书doc胡先洪王波张敬

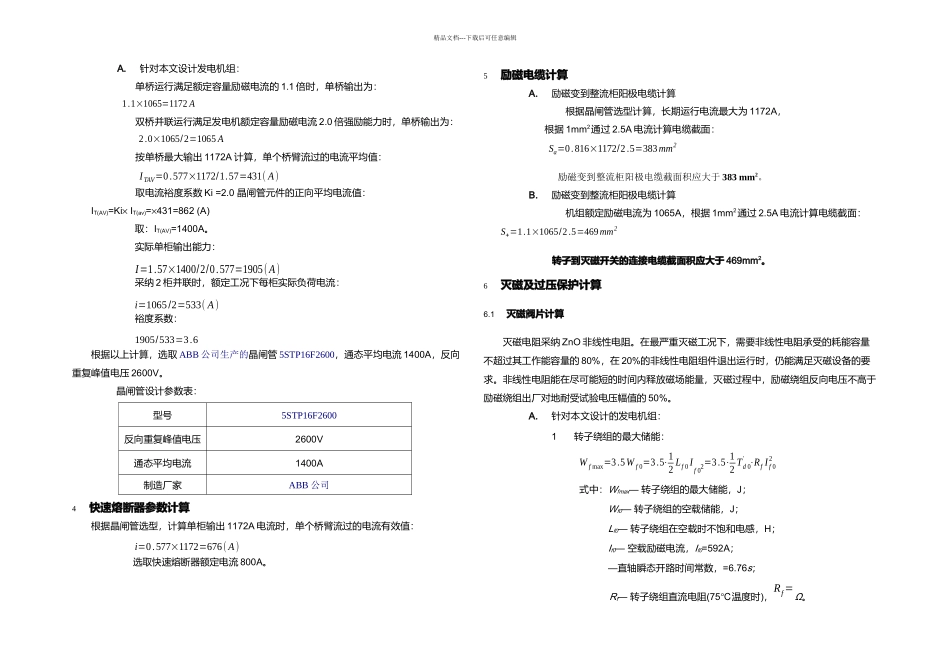

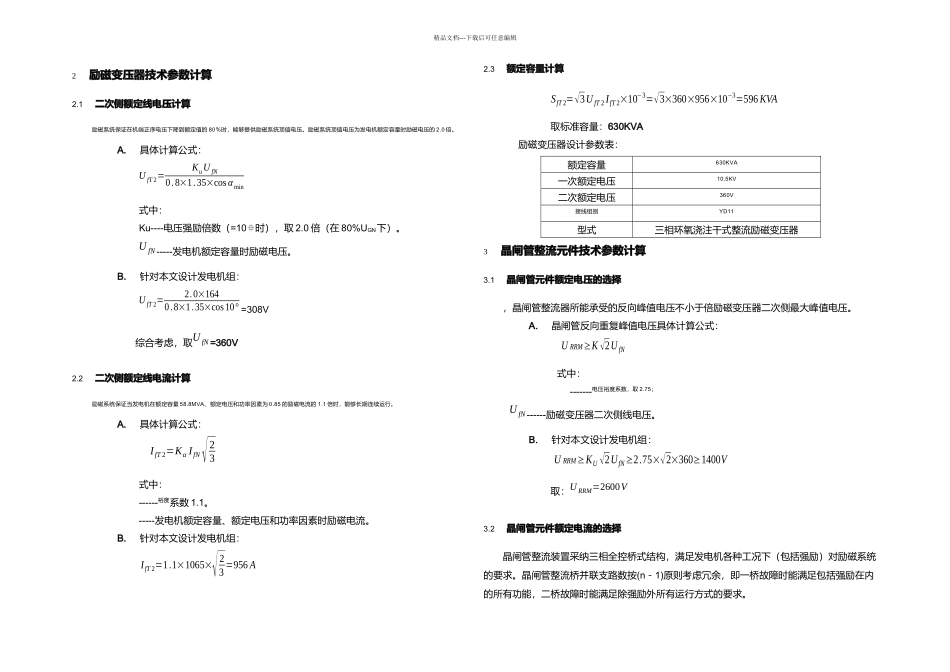

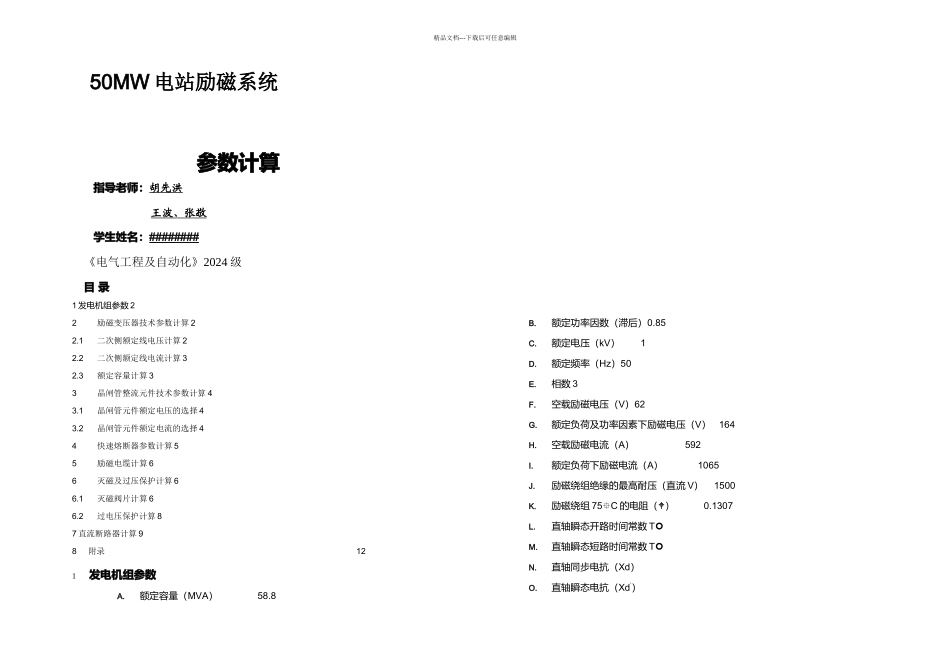

精品文档---下载后可任意编辑50MW 电站励磁系统参数计算指导老师：胡先洪王波、张敬学生姓名：########《电气工程及自动化》2024 级 目 录1 发电机组参数 22励磁变压器技术参数计算 22.1二次侧额定线电压计算 22.2二次侧额定线电流计算 32.3额定容量计算 33晶闸管整流元件技术参数计算 43.1晶闸管元件额定电压的选择 43.2晶闸管元件额定电流的选择 44快速熔断器参数计算 55励磁电缆计算 66灭磁及过压保护计算 66.1灭磁阀片计算 66.2过电压保护计算 87 直流断路器计算 98 附录 121发电机组参数A.额定容量（MVA） 58.8B.额定功率因数（滞后）0.85C.额定电压（kV） 1D.额定频率（Hz）50E.相数 3F.空载励磁电压（V）62G.额定负荷及功率因素下励磁电压（V ）164H.空载励磁电流（A ）592I.额定负荷下励磁电流（A ）1065J.励磁绕组绝缘的最高耐压（直流 V ）1500K.励磁绕组 75C 的电阻（ ）0.1307L.直轴瞬态开路时间常数 TM.直轴瞬态短路时间常数 TN.直轴同步电抗（Xd）O.直轴瞬态电抗（Xd’）精品文档---下载后可任意编辑2励磁变压器技术参数计算2.1二次侧额定线电压计算励磁系统保证在机端正序电压下降到额定值的 80％时，能够提供励磁系统顶值电压。励磁系统顶值电压为发电机额定容量时励磁电压的 2.0 倍。A.具体计算公式：U fT 2=KuU fN0.8×1.35×cos αmin式中：Ku----电压强励倍数（=10时），取 2.0 倍（在 80%UGN下）。U fN -----发电机额定容量时励磁电压。B.针对本文设计发电机组：U fT 2=2.0×1640.8×1.35×cos 10° =308V综合考虑，取U fN =360V2.2二次侧额定线电流计算励磁系统保证当发电机在额定容量 58.8MVA、额定电压和功率因素为 0.85 的励磁电流的 1.1 倍时，能够长期连续运行。A.具体计算公式：I fT 2=Kα I fN√23式中：------裕度系数 1.1。-----发电机额定容量、额定电压和功率因素时励磁电流。B.针对本文设计发电机组：I fT 2=1.1×1065×√23 =956 A2.3额定容量计算SfT 2=√3U fT 2 IfT 2×10−3=√3×360×956×10−3=596 KVA取标准容量：630KVA励磁变压器设计参数表：额定容量630KVA一次额定电压10.5KV二次额定电压360V接线组别YD11型式三相环氧浇注干式整流励磁变压器3晶闸管整流元件技术参数计算3.1晶闸管元件额定电压的选择，晶闸管整流器所能承受的反向峰值电压不小于倍励磁变压器二次侧最大峰值电压。A.晶闸管反向重复峰值电压具体...
