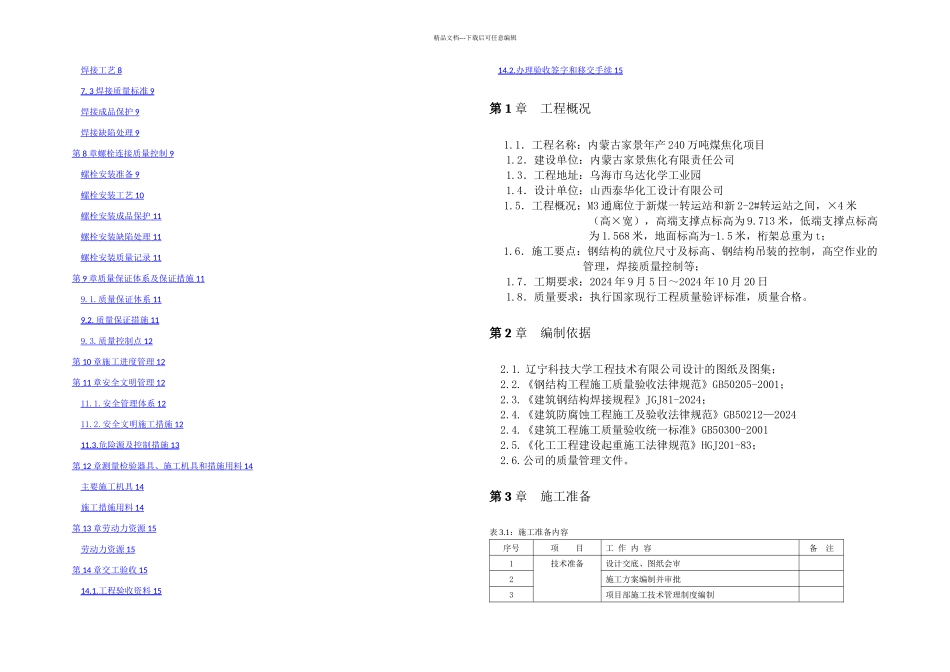

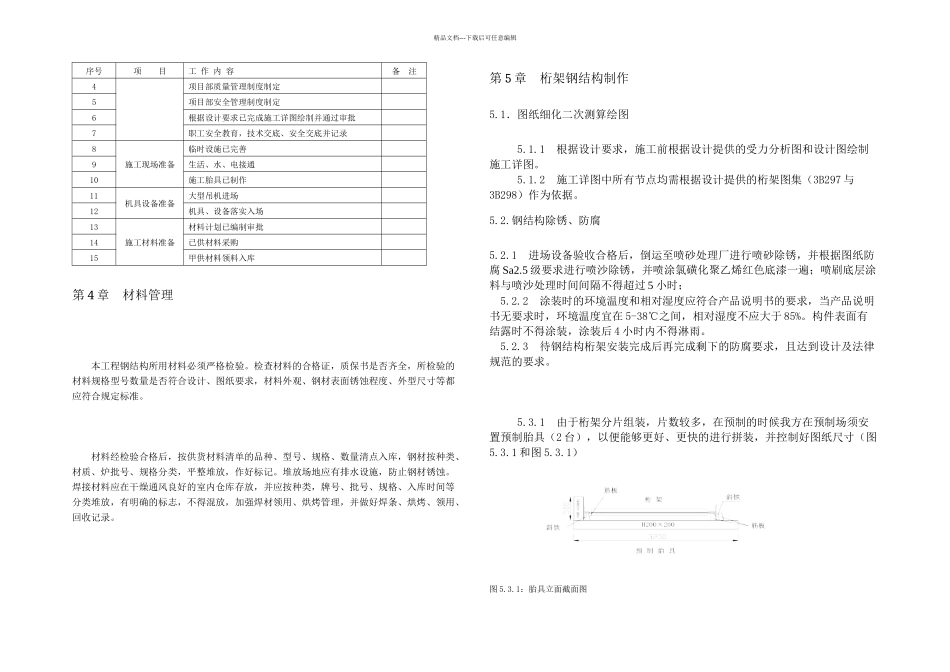

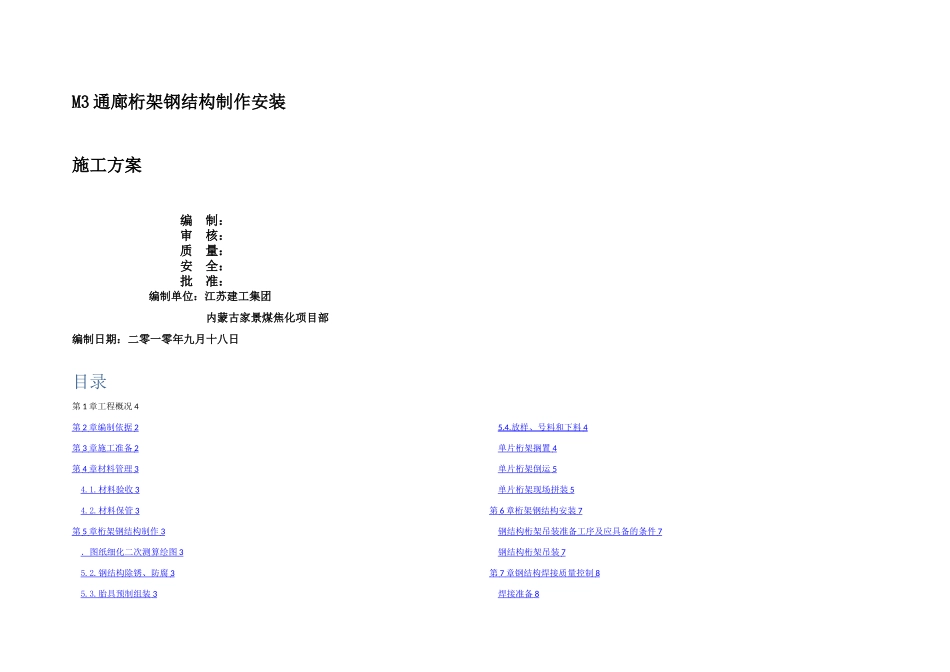

M3 通廊桁架钢结构制作安装施工方案编 制：审 核：质 量：安 全：批 准：编制单位：江苏建工集团内蒙古家景煤焦化项目部编制日期：二零一零年九月十八日目录第 1 章工程概况 4第 2 章编制依据 2 第 3 章施工准备 2 第 4 章材料管理 3 4.1. 材料验收 3 4.2. 材料保管 3 第 5 章桁架钢结构制作 3 ．图纸细化二次测算绘图 3 5.2. 钢结构除锈、防腐 3 5.3. 胎具预制组装 3 5.4. 放样、号料和下料 4 单片桁架搁置 4 单片桁架倒运 5 单片桁架现场拼装 5 第 6 章桁架钢结构安装 7 钢结构桁架吊装准备工序及应具备的条件 7 钢结构桁架吊装 7 第 7 章钢结构焊接质量控制 8 焊接准备 8 精品文档---下载后可任意编辑焊接工艺 8 7. 3 焊接质量标准 9 焊接成品保护 9 焊接缺陷处理 9 第 8 章螺栓连接质量控制 9 螺栓安装准备 9 螺栓安装 工艺 10 螺栓安装成品保护 11 螺栓安装缺陷处理 11 螺栓安装质量记录 11 第 9 章质量保证体系及保证措施 11 9.1. 质量保证体系 11 9.2. 质量保证措施 11 9.3. 质量控制点 12 第 10 章施工进度管理 12 第 11 章安全文明管理 12 11.1. 安全管理体系 12 11.2. 安全文明施工措施 12 11.3. 危险源及控制措施 13 第 12 章测量检验器具、施工机具和措施用料 14 主要施工机具 14 施工措施用料 14 第 13 章劳动力资源 15 劳动力资源 15 第 14 章交工验收 15 14.1. 工程验收资料 15 14.2. 办理验收签字和移交手续 15 第 1 章 工程概况1.1．工程名称：内蒙古家景年产 240 万吨煤焦化项目1.2．建设单位：内蒙古家景焦化有限责任公司1.3．工程地址：乌海市乌达化学工业园1.4．设计单位：山西泰华化工设计有限公司1.5．工程概况：M3 通廊位于新煤一转运站和新 2-2#转运站之间，×4 米（高×宽），高端支撑点标高为 9.713 米，低端支撑点标高为 1.568 米，地面标高为-1.5 米，桁架总重为 t； 1.6．施工要点：钢结构的就位尺寸及标高、钢结构吊装的控制，高空作业的管理，焊接质量控制等；1.7．工期要求：2024 年 9 月 5 日～2024 年 10 月 20 日1.8．质量要求：执行国家现行工程质量验评标准，质量合格。第 2 章 编制依据2.1. 辽宁科技大学工程技术有限公司设计的图纸及图集；2.2.《钢结构工程施工质量验收法律规范》GB50205-2001；2.3.《建筑钢结构焊接规程...
