OSPF路由协议实验分析

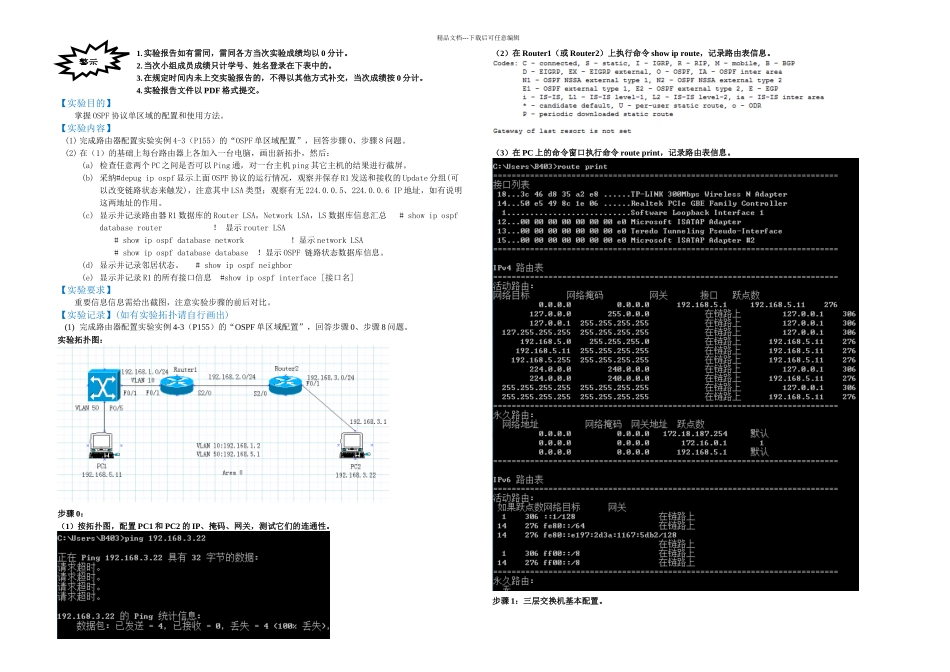

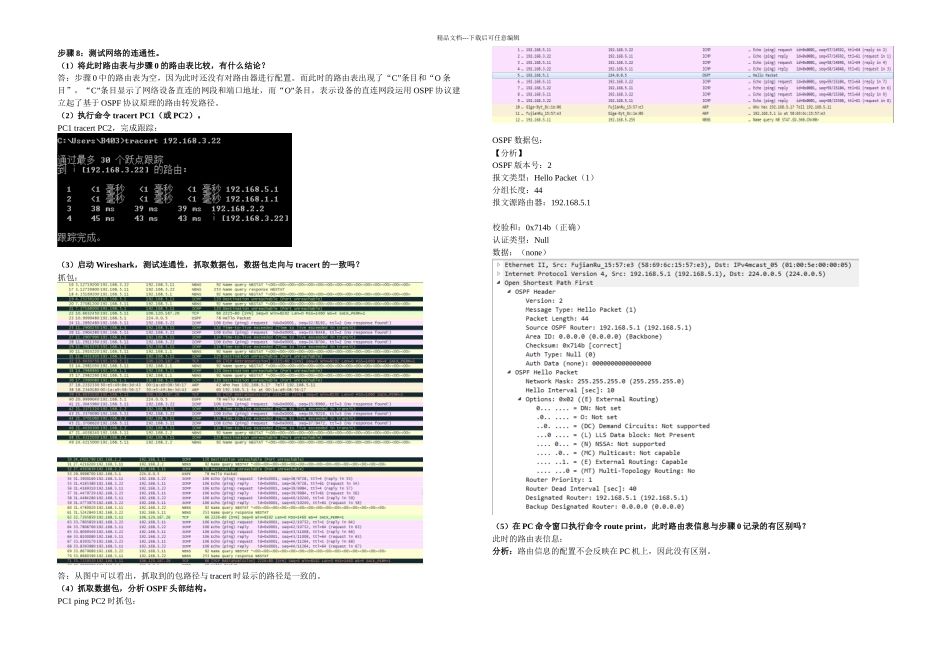

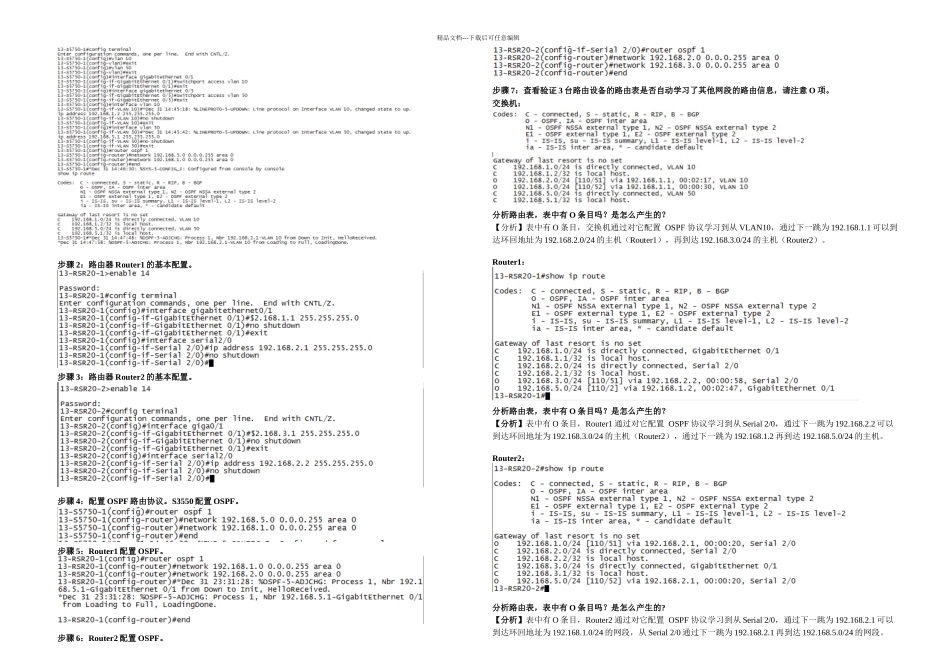

精品文档---下载后可任意编辑1.实验报告如有雷同，雷同各方当次实验成绩均以 0 分计。2.当次小组成员成绩只计学号、姓名登录在下表中的。3.在规定时间内未上交实验报告的，不得以其他方式补交，当次成绩按 0 分计。4.实验报告文件以 PDF 格式提交。【实验目的】掌握 OSPF 协议单区域的配置和使用方法。【实验内容】(1) 完成路由器配置实验实例 4-3（P155）的“OSPF 单区域配置”，回答步骤 0、步骤 8 问题。(2) 在（1）的基础上每台路由器上各加入一台电脑，画出新拓扑，然后：(a) 检查任意两个 PC 之间是否可以 Ping 通，对一台主机 ping 其它主机的结果进行截屏。(b) 采纳#depug ip ospf 显示上面 OSPF 协议的运行情况，观察并保存 R1 发送和接收的 Update 分组(可以改变链路状态来触发)，注意其中 LSA 类型；观察有无 224.0.0.5、224.0.0.6 IP 地址，如有说明这两地址的作用。(c) 显示并记录路由器 R1 数据库的 Router LSA，Network LSA，LS 数据库信息汇总 # show ip ospf database router ！ 显示 router LSA # show ip ospf database network ！显示 network LSA # show ip ospf database database ！显示 OSPF 链路状态数据库信息。(d) 显示并记录邻居状态。 # show ip ospf neighbor(e) 显示并记录 R1 的所有接口信息 #show ip ospf interface [接口名]【实验要求】重要信息信息需给出截图，注意实验步骤的前后对比。【实验记录】(如有实验拓扑请自行画出)(1) 完成路由器配置实验实例 4-3（P155）的“OSPF 单区域配置”，回答步骤 0、步骤 8 问题。实验拓扑图：步骤 0：（1）按拓扑图，配置 PC1 和 PC2 的 IP、掩码、网关，测试它们的连通性。（2）在 Router1（或 Router2）上执行命令 show ip route，记录路由表信息。（3）在 PC 上的命令窗口执行命令 route print，记录路由表信息。步骤 1：三层交换机基本配置。警示精品文档---下载后可任意编辑步骤 2：路由器 Router1 的基本配置。步骤 3：路由器 Router2 的基本配置。步骤 4：配置 OSPF 路由协议。S3550 配置 OSPF。步骤 5：Router1 配置 OSPF。步骤 6：Router2 配置 OSPF。步骤 7：查看验证 3 台路由设备的路由表是否自动学习了其他网段的路由信息，请注意 O 项。交换机：分析路由表，表中有 O 条目吗？是怎么产生的？【分析】表中有 O 条...
