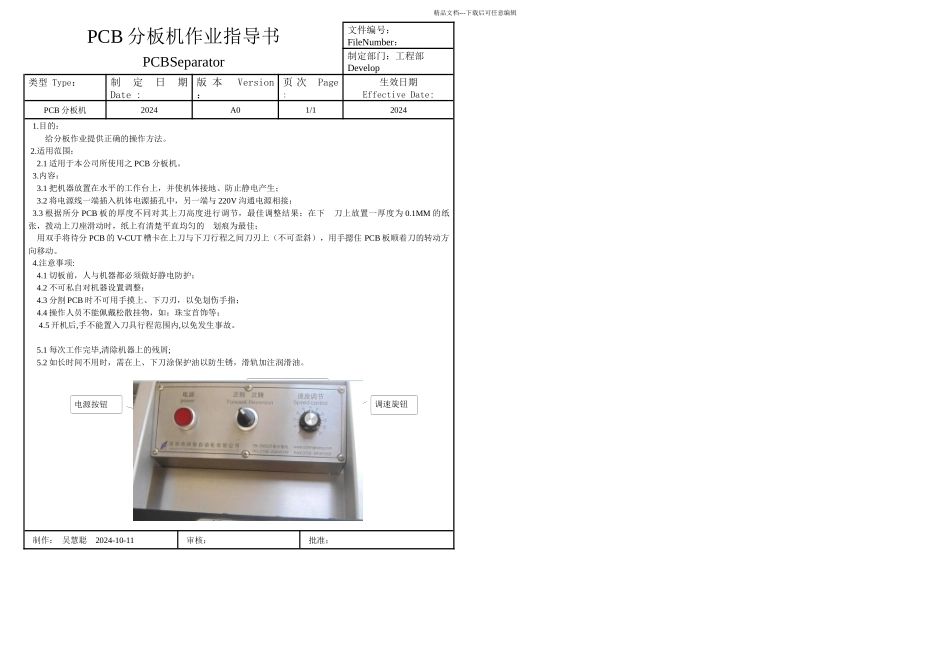

精品文档---下载后可任意编辑PCB 分板机作业指导书文件编号：FileNumber：PCBSeparator制定部门：工程部Develop类型 Type：制定日期 Date : 版 本 Version ：页 次 Page : 生效日期Effective Date:PCB 分板机2024A01/120241.目的： 给分板作业提供正确的操作方法。 2.适用范围： 2.1 适用于本公司所使用之 PCB 分板机。3.内容： 3.1 把机器放置在水平的工作台上，并使机体接地、防止静电产生； 3.2 将电源线一端插入机体电源插孔中，另一端与 220V 沟通电源相接；3.3 根据所分 PCB 板的厚度不同对其上刀高度进行调节，最佳调整结果：在下 刀上放置一厚度为 0.1MM 的纸张，拨动上刀座滑动时，纸上有清楚平直均匀的 划痕为最佳； 用双手将待分 PCB 的 V-CUT 槽卡在上刀与下刀行程之间刀刃上（不可歪斜），用手摁住 PCB 板顺着刀的转动方向移动。4.注意事项: 4.1 切板前，人与机器都必须做好静电防护；4.2 不可私自对机器设置调整； 4.3 分割 PCB 时不可用手摸上、下刀刃，以免划伤手指； 4.4 操作人员不能佩戴松散挂物，如：珠宝首饰等； 4.5 开机后,手不能置入刀具行程范围内,以免发生事故。 5.1 每次工作完毕,清除机器上的残屑; 5.2 如长时间不用时，需在上、下刀涂保护油以防生锈，滑轨加注润滑油。制作： 吴慧聪 2024-10-11审核：批准：电源按钮调整刀的转动方向调速旋钮
