PDP驱动芯片中ESD保护网络的设计的开题报告

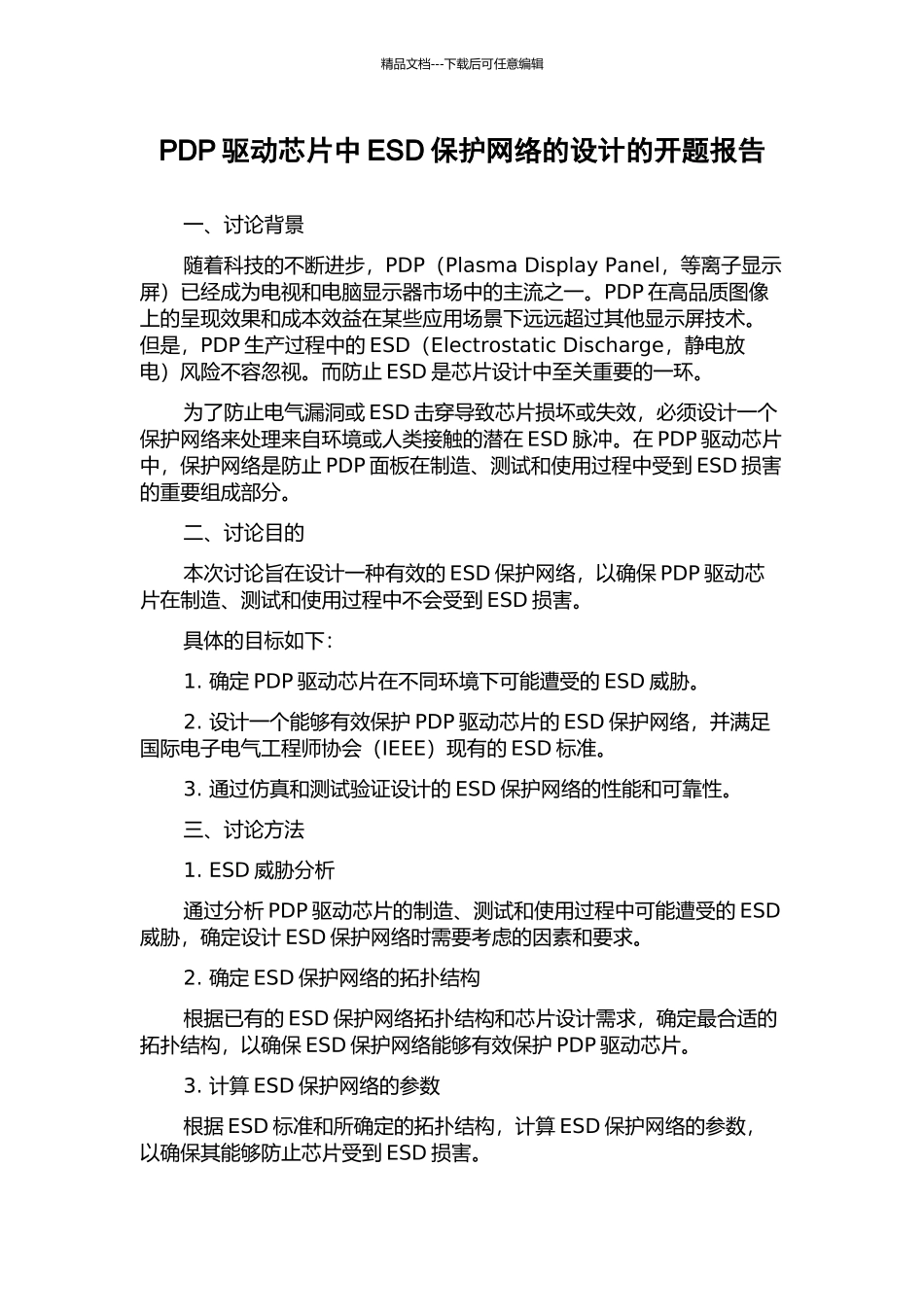

PDP驱动芯片中ESD保护网络的设计的开题报告_第1页
1/2

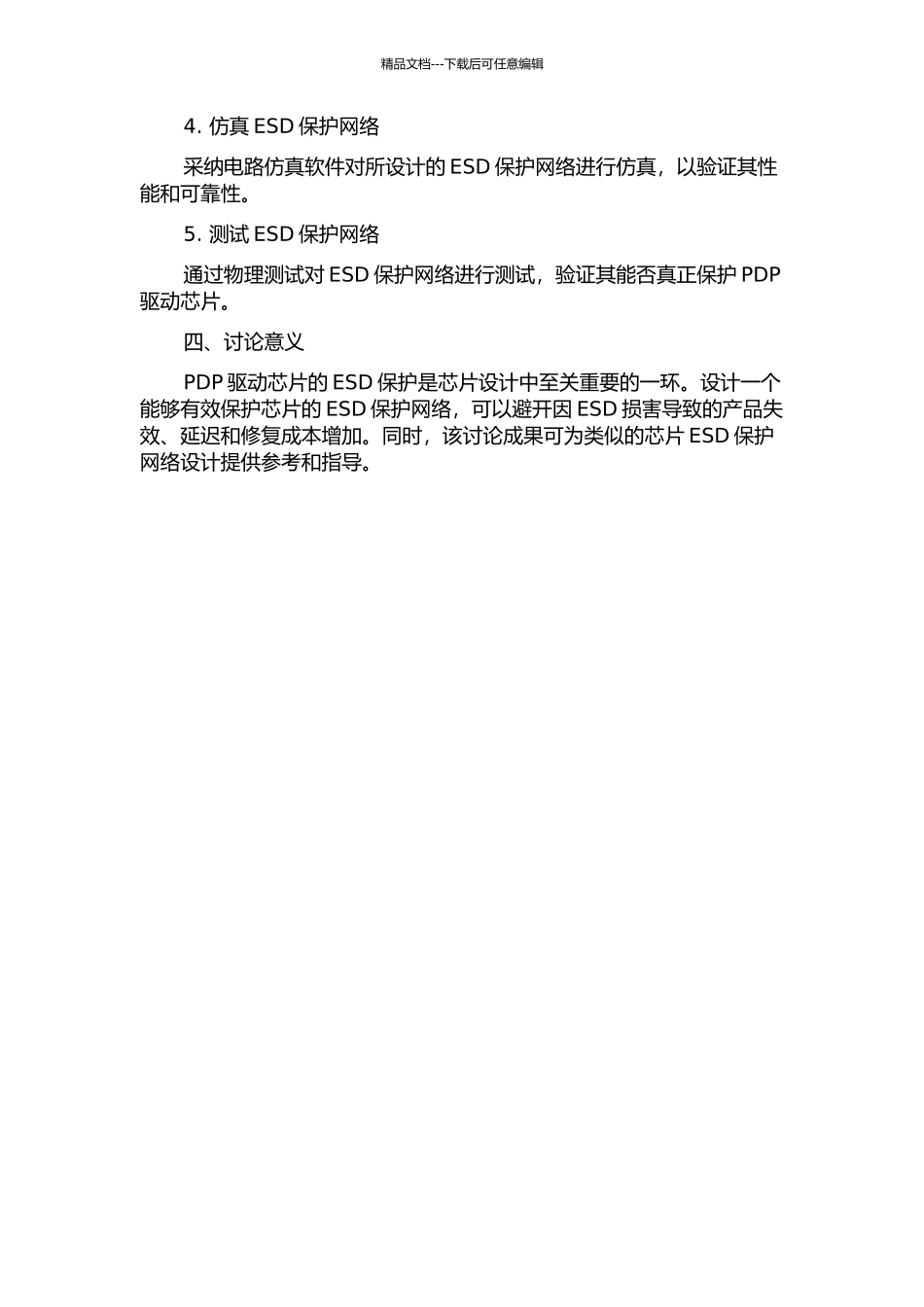

PDP驱动芯片中ESD保护网络的设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑PDP 驱动芯片中 ESD 保护网络的设计的开题报告一、讨论背景随着科技的不断进步,PDP(Plasma Display Panel,等离子显示屏)已经成为电视和电脑显示器市场中的主流之一。PDP 在高品质图像上的呈现效果和成本效益在某些应用场景下远远超过其他显示屏技术。但是,PDP 生产过程中的 ESD(Electrostatic Discharge,静电放电)风险不容忽视。而防止 ESD 是芯片设计中至关重要的一环。为了防止电气漏洞或 ESD 击穿导致芯片损坏或失效,必须设计一个保护网络来处理来自环境或人类接触的潜在 ESD 脉冲。在 PDP 驱动芯片中,保护网络是防止 PDP 面板在制造、测试和使用过程中受到 ESD 损害的重要组成部分。二、讨论目的本次讨论旨在设计一种有效的 ESD 保护网络,以确保 PDP 驱动芯片在制造、测试和使用过程中不会受到 ESD 损害。具体的目标如下:1. 确定 PDP 驱动芯片在不同环境下可能遭受的 ESD 威胁。2. 设计一个能够有效保护 PDP 驱动芯片的 ESD 保护网络,并满足国际电子电气工程师协会(IEEE)现有的 ESD 标准。3. 通过仿真和测试验证设计的 ESD 保护网络的性能和可靠性。三、讨论方法1. ESD 威胁分析通过分析 PDP 驱动芯片的制造、测试和使用过程中可能遭受的 ESD威胁,确定设计 ESD 保护网络时需要考虑的因素和要求。2. 确定 ESD 保护网络的拓扑结构根据已有的 ESD 保护网络拓扑结构和芯片设计需求,确定最合适的拓扑结构,以确保 ESD 保护网络能够有效保护 PDP 驱动芯片。3. 计算 ESD 保护网络的参数根据 ESD 标准和所确定的拓扑结构,计算 ESD 保护网络的参数,以确保其能够防止芯片受到 ESD 损害。精品文档---下载后可任意编辑4. 仿真 ESD 保护网络采纳电路仿真软件对所设计的 ESD 保护网络进行仿真,以验证其性能和可靠性。5. 测试 ESD 保护网络通过物理测试对 ESD 保护网络进行测试,验证其能否真正保护 PDP驱动芯片。四、讨论意义PDP 驱动芯片的 ESD 保护是芯片设计中至关重要的一环。设计一个能够有效保护芯片的 ESD 保护网络,可以避开因 ESD 损害导致的产品失效、延迟和修复成本增加。同时,该讨论成果可为类似的芯片 ESD 保护网络设计提供参考和指导。
