PF上箱体缸体粗镗孔专机主轴箱设计

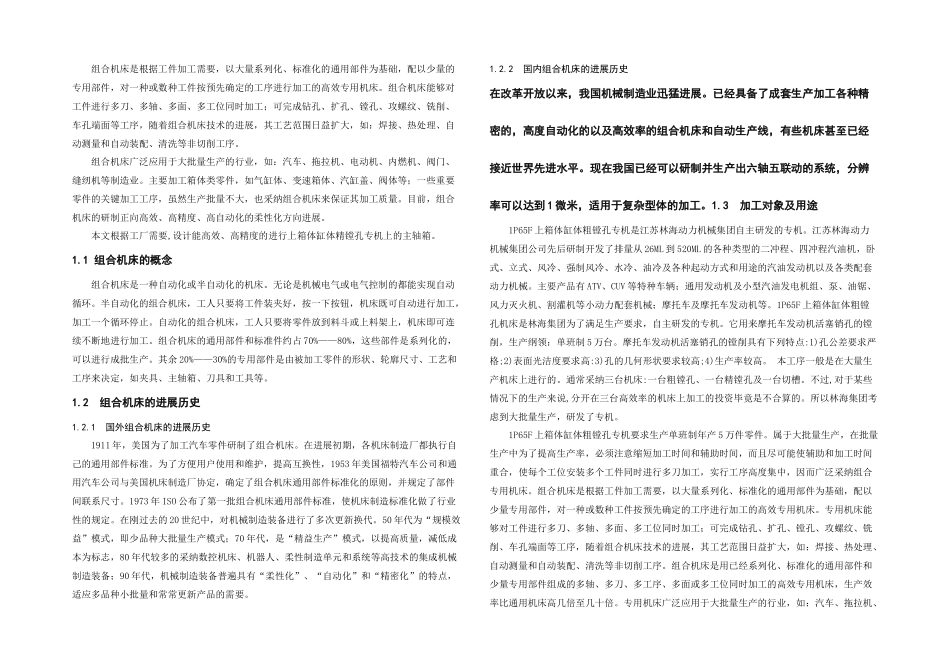

PF上箱体缸体粗镗孔专机主轴箱设计_第1页
1/12

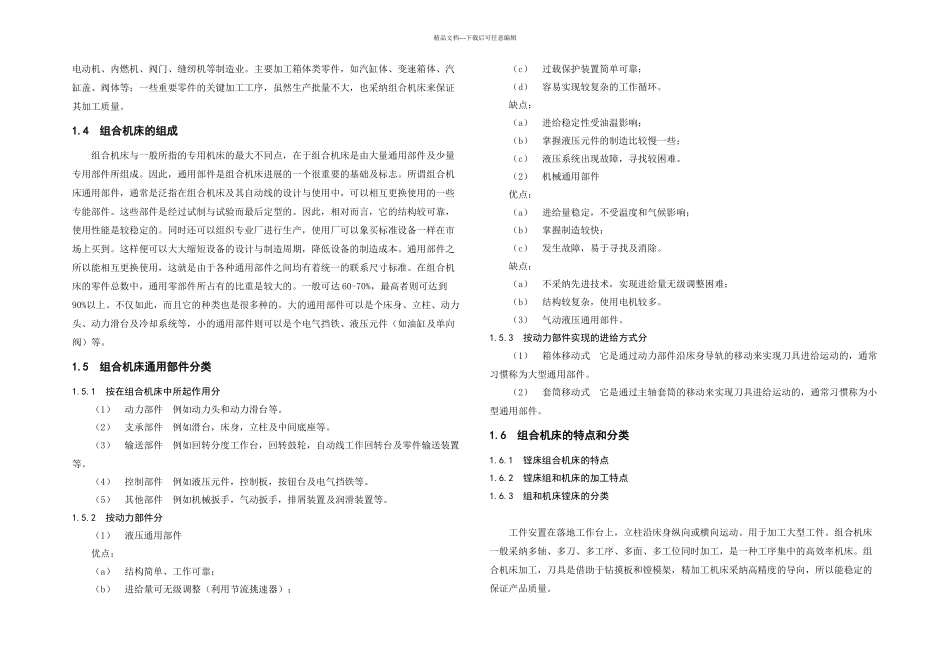

PF上箱体缸体粗镗孔专机主轴箱设计_第2页
2/12
PF上箱体缸体粗镗孔专机主轴箱设计_第3页
3/12
组合机床是根据工件加工需要,以大量系列化、标准化的通用部件为基础,配以少量的专用部件,对一种或数种工件按预先确定的工序进行加工的高效专用机床。组合机床能够对工件进行多刀、多轴、多面、多工位同时加工;可完成钻孔、扩孔、镗孔、攻螺纹、铣削、车孔端面等工序,随着组合机床技术的进展,其工艺范围日益扩大,如:焊接、热处理、自动测量和自动装配、清洗等非切削工序。组合机床广泛应用于大批量生产的行业,如:汽车、拖拉机、电动机、内燃机、阀门、缝纫机等制造业。主要加工箱体类零件,如气缸体、变速箱体、汽缸盖、阀体等;一些重要零件的关键加工工序,虽然生产批量不大,也采纳组合机床来保证其加工质量。目前,组合机床的研制正向高效、高精度、高自动化的柔性化方向进展。本文根据工厂需要,设计能高效、高精度的进行上箱体缸体精镗孔专机上的主轴箱。1.1 组合机床的概念组合机床是一种自动化或半自动化的机床。无论是机械电气或电气控制的都能实现自动循环。半自动化的组合机床,工人只要将工件装夹好,按一下按钮,机床既可自动进行加工,加工一个循环停止。自动化的组合机床,工人只要将零件放到料斗或上料架上,机床即可连续不断地进行加工。组合机床的通用部件和标准件约占 70%——80%,这些部件是系列化的,可以进行成批生产。其余 20%——30%的专用部件是由被加工零件的形状、轮廓尺寸、工艺和工序来决定,如夹具、主轴箱、刀具和工具等。1.2 组合机床的进展历史1.2.1 国外组合机床的进展历史1911 年,美国为了加工汽车零件研制了组合机床。在进展初期,各机床制造厂都执行自己的通用部件标准。为了方便用户使用和维护,提高互换性,1953 年美国福特汽车公司和通用汽车公司与美国机床制造厂协定,确定了组合机床通用部件标准化的原则,并规定了部件间联系尺寸。1973 年 ISO 公布了第一批组合机床通用部件标准,使机床制造标准化做了行业性的规定。在刚过去的 20 世纪中,对机械制造装备进行了多次更新换代。50 年代为“规模效益”模式,即少品种大批量生产模式;70 年代,是“精益生产”模式,以提高质量,减低成本为标志,80 年代较多的采纳数控机床、机器人、柔性制造单元和系统等高技术的集成机械制造装备;90 年代,机械制造装备普遍具有“柔性化”、“自动化”和“精密化”的特点,适应多品种小批量和常常更新产品的需要。1.2.2 国内组合机床的进展历史在改革开放以来,我国机械制造业迅猛进展。已...
