箱体结构主梁、次梁制作工艺及流程

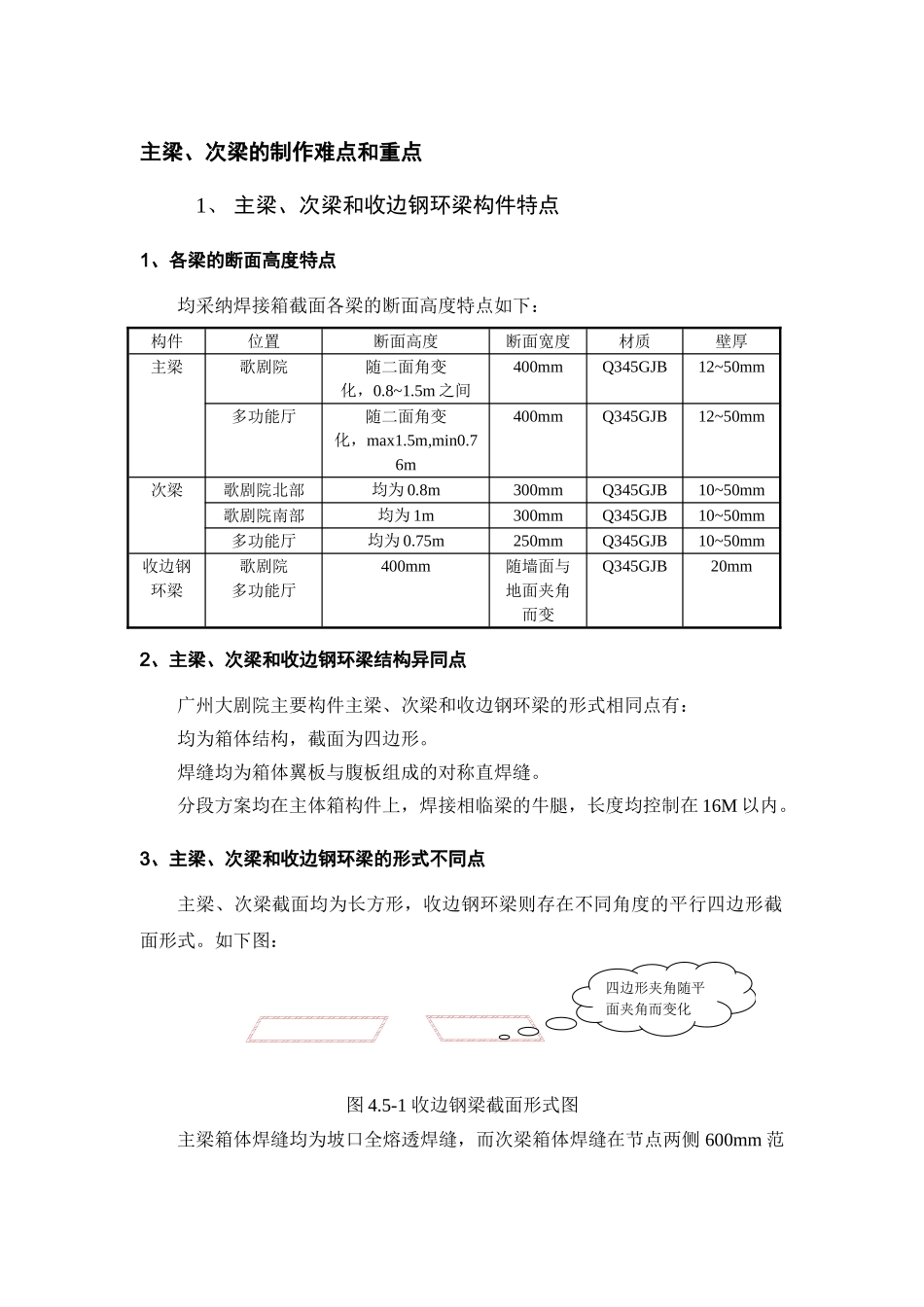

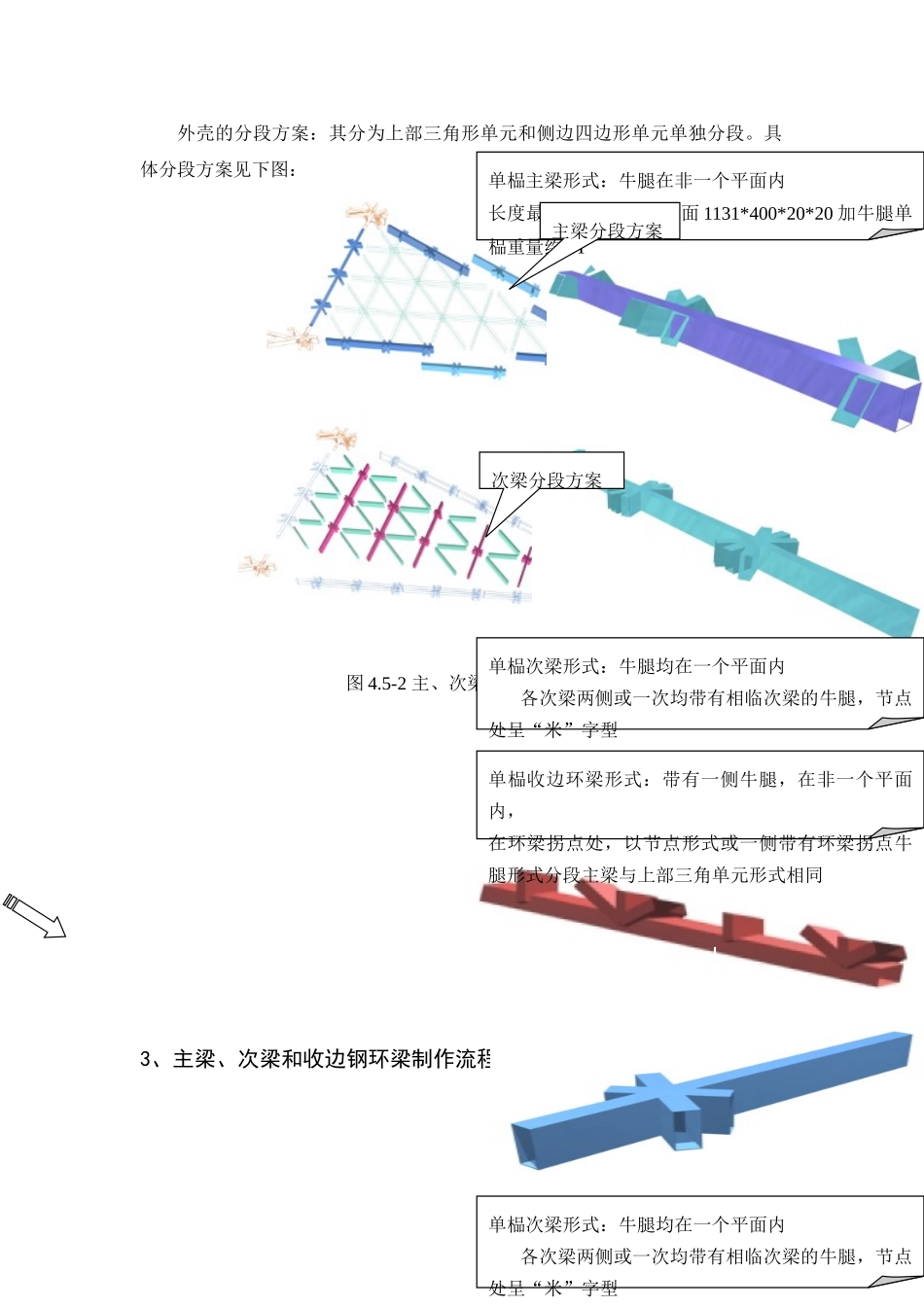

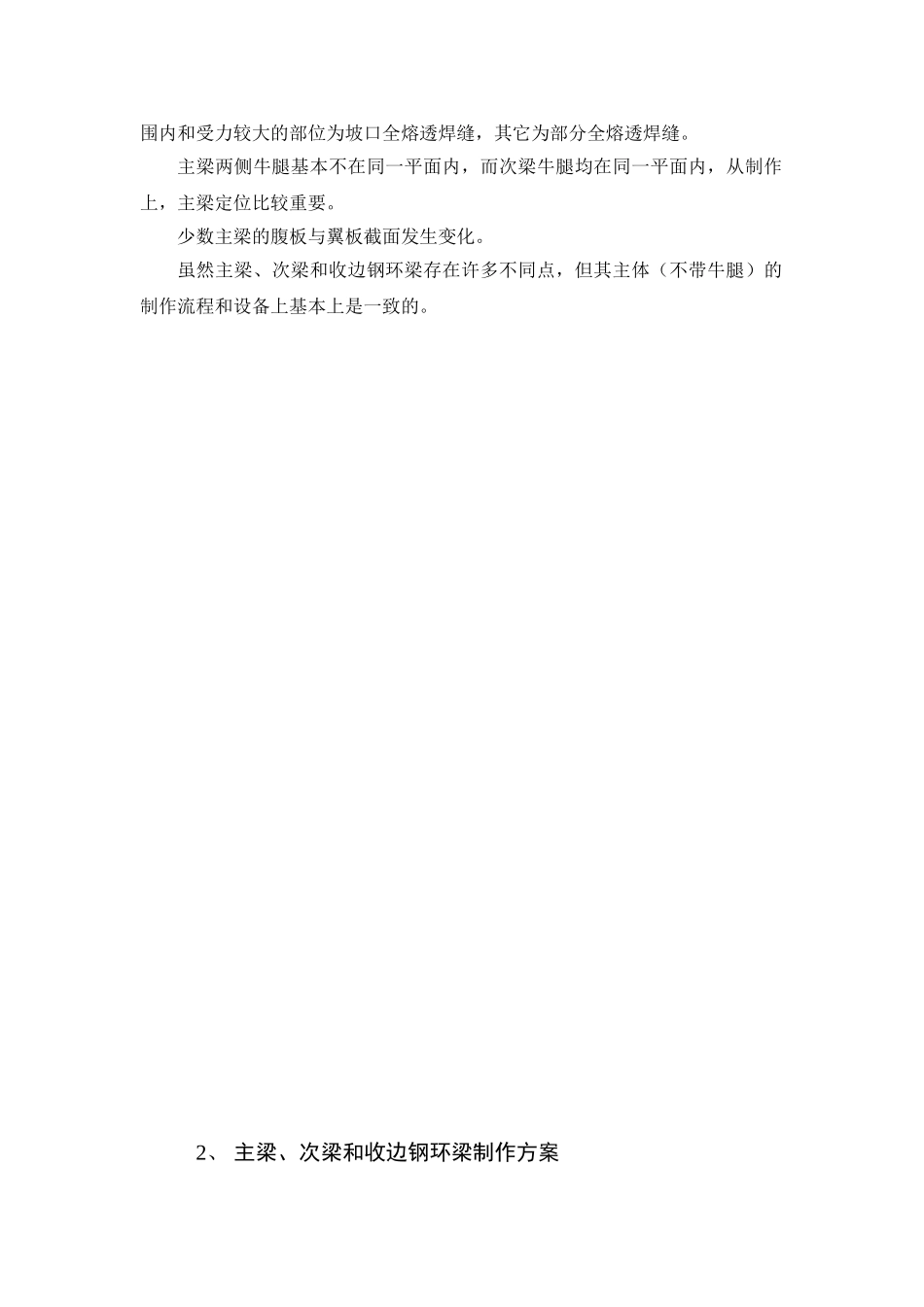

主梁、次梁的制作难点和重点1 、 主梁、次梁和收边钢环梁构件特点1、各梁的断面高度特点均采纳焊接箱截面各梁的断面高度特点如下：构件位置断面高度断面宽度材质壁厚主梁歌剧院随二面角变化，0.8~1.5m 之间400mmQ345GJB12~50mm多功能厅随二面角变化，max1.5m,min0.76m400mmQ345GJB12~50mm次梁歌剧院北部均为 0.8m300mmQ345GJB10~50mm歌剧院南部均为 1m300mmQ345GJB10~50mm多功能厅均为 0.75m250mmQ345GJB10~50mm收边钢环梁歌剧院多功能厅400mm随墙面与地面夹角而变Q345GJB20mm2、主梁、次梁和收边钢环梁结构异同点广州大剧院主要构件主梁、次梁和收边钢环梁的形式相同点有：均为箱体结构，截面为四边形。焊缝均为箱体翼板与腹板组成的对称直焊缝。分段方案均在主体箱构件上，焊接相临梁的牛腿，长度均控制在 16M 以内。3、主梁、次梁和收边钢环梁的形式不同点主梁、次梁截面均为长方形，收边钢环梁则存在不同角度的平行四边形截面形式。如下图： 四边形夹角随平面夹角而变化 图 4.5-1 收边钢梁截面形式图主梁箱体焊缝均为坡口全熔透焊缝，而次梁箱体焊缝在节点两侧 600mm 范围内和受力较大的部位为坡口全熔透焊缝，其它为部分全熔透焊缝。主梁两侧牛腿基本不在同一平面内，而次梁牛腿均在同一平面内，从制作上，主梁定位比较重要。少数主梁的腹板与翼板截面发生变化。虽然主梁、次梁和收边钢环梁存在许多不同点，但其主体（不带牛腿）的制作流程和设备上基本上是一致的。2 、 主梁、次梁和收边钢环梁制作方案外壳的分段方案：其分为上部三角形单元和侧边四边形单元单独分段。具体分段方案见下图：图 4.5-2 主、次梁分段方案图3、主梁、次梁和收边钢环梁制作流程单榀主梁形式：牛腿在非一个平面内长度最长 16m ，最大截面 1131*400*20*20 加牛腿单榀重量约 8T单榀次梁形式：牛腿均在一个平面内 各次梁两侧或一次均带有相临次梁的牛腿，节点处呈“米”字型单榀收边环梁形式：带有一侧牛腿，在非一个平面内，在环梁拐点处，以节点形式或一侧带有环梁拐点牛腿形式分段主梁与上部三角单元形式相同主梁分段方案单榀次梁形式：牛腿均在一个平面内 各次梁两侧或一次均带有相临次梁的牛腿，节点处呈“米”字型次梁分段方案 主梁、次梁、截面为矩形的环梁 矫平机钢板矫平（部分钢板先拼接） 翼板、腹板、内隔板数控火焰切割机下料 下料工序 腹板、内隔板铣边机开坡口 开坡口工序 部分构件内隔板电渣焊隔板拼焊 专用可调节式...
