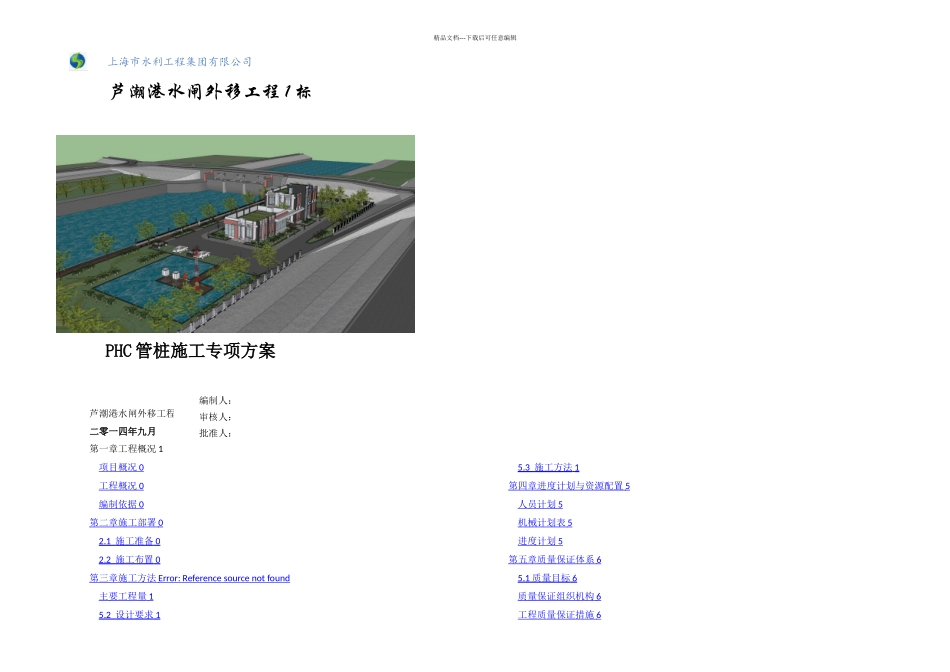

精品文档---下载后可任意编辑上海市水利工程集团有限公司芦潮港水闸外移工程 1 标PHC 管桩施工专项方案芦潮港水闸外移工程 1 标 项目部二零一四年九月第一章工程概况 1项目概况 0 工程概况 0 编制依据 0 第二章施工部署 0 2.1 施工准备 0 2.2 施工布置 0 第三章施工方法 Error: Reference source not found 主要工程量 1 5.2 设计要求 1 5.3 施工方法 1 第四章进度计划与资源配置 5 人员计划 5 机械计划表 5 进度计划 5 第五章质量保证体系 6 5.1 质量目标 6 质量保证组织机构 6 工程质量保证措施 6 编制人：审核人：批准人：精品文档---下载后可任意编辑9.1 具体质量措施 7 第六章安全文明施工 8 安全管理目标 8 6.2 安全组织机构 8 6.3 安全管理技术措施 8 6.4 文明施工目标 9 6.5 文明施工保证体系网络 9 6.6 文明施工制度 9 6.7 现场标准化管理 10 6.8 廉政建设 10 环境保护 10 精品文档---下载后可任意编辑第一章 工程概况芦潮港水闸外移工程位于上海市浦东新区，是该地区重要的直排河道之一，其功能是防洪、排涝。工程等别 I 等，主要建筑物级别 1 级，其中闸首、外河消力池、外河翼墙及两侧堤防为 1 级建筑物，除上述 1 级建筑物以外的其它永久性建筑物（闸下导堤、透空式防波堤、斜坡式防波堤及河道护岸等）为 3 级建筑物，临时建筑物如施工围堰等为 4 级建筑物。新建外移水闸布置在芦潮港河道世纪塘口，新建水闸中心线与老闸中心线相距约1063m。水闸主要包括闸首、外河消力池、内外引河、闸下导堤、管理楼、海塘达标等工程项目。目前闸下导堤已施工完成。闸首采纳钢筋混凝土坞式结构，底板采纳整底板，地基处理采纳高强预应力 PHC 管桩＋三轴搅拌桩组合承载防渗。闸首东西两侧施工三轴搅拌桩进行土体加固。外河消力池采纳底板设引发缝的钢筋混凝土结构。内外河海漫采纳素混凝土护坦或者灌砌块石结构，外河海漫末端设抛石防冲槽和防冲板桩，内河不设消力池。内外河翼墙采纳和钢筋混凝土悬臂式结构，基础均采纳高强预应力 PHC 管桩。为了确保水闸主体能够干地施工，在主体的结构的内外侧设置围堰挡水。根据工程的进展，设置一道外河围堰，后进行内河围堰的修筑。外围堰长约 180m，坝体结构采纳充泥管袋加堤芯吹填土结构，堰顶高程为 6.3m，宽 5m。外坡设 5.0m 平台。坡比 1:3。平台以下采纳 2t翼形体保护，平台以上为灌砌块石...
