pkpm施工技术软件讲课

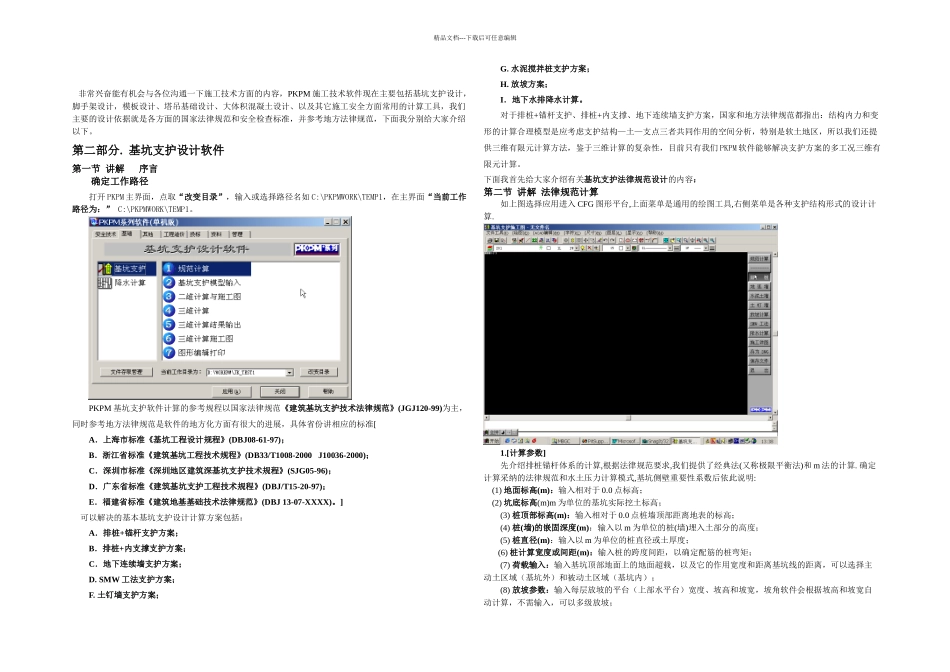

精品文档---下载后可任意编辑 非常兴奋能有机会与各位沟通一下施工技术方面的内容，PKPM 施工技术软件现在主要包括基坑支护设计，脚手架设计，模板设计、塔吊基础设计、大体积混凝土设计、以及其它施工安全方面常用的计算工具，我们主要的设计依据就是各方面的国家法律规范和安全检查标准，并参考地方法律规范，下面我分别给大家介绍以下。第二部分. 基坑支护设计软件第一节 讲解 序言 确定工作路径打开 PKPM 主界面，点取“改变目录”，输入或选择路径名如 C:\PKPMWORK\TEMP1，在主界面“当前工作路径为：” C:\PKPMWORK\TEMP1。PKPM 基坑支护软件计算的参考规程以国家法律规范《建筑基坑支护技术法律规范》(JGJ120-99)为主，同时参考地方法律规范是软件的地方化方面有很大的进展，具体省份讲相应的标准[A．上海市标准《基坑工程设计规程》(DBJ08-61-97)；B．浙江省标准《建筑基坑工程技术规程》(DB33/T1008-2000 J10036-2000)；C．深圳市标准《深圳地区建筑深基坑支护技术规程》(SJG05-96)；D．广东省标准《建筑基坑支护工程技术规程》(DBJ/T15-20-97)；E．福建省标准《建筑地基基础技术法律规范》(DBJ 13-07-XXXX)。] 可以解决的基本基坑支护设计计算方案包括：A．排桩+锚杆支护方案；B．排桩+内支撑支护方案；C．地下连续墙支护方案；D. SMW 工法支护方案；F. 土钉墙支护方案；G. 水泥搅拌桩支护方案；H. 放坡方案；I．地下水排降水计算。 对于排桩+锚杆支护、排桩+内支撑、地下连续墙支护方案，国家和地方法律规范都指出：结构内力和变形的计算合理模型是应考虑支护结构—土—支点三者共同作用的空间分析，特别是软土地区，所以我们还提供三维有限元计算方法，鉴于三维计算的复杂性，目前只有我们 PKPM 软件能够解决支护方案的多工况三维有限元计算。下面我首先给大家介绍有关基坑支护法律规范设计的内容：第二节 讲解 法律规范计算如上图选择应用进入 CFG 图形平台,上面菜单是通用的绘图工具,右侧菜单是各种支护结构形式的设计计算.1.[计算参数]先介绍排桩锚杆体系的计算,根据法律规范要求,我们提供了经典法(又称极限平衡法)和 m 法的计算. 确定计算采纳的法律规范和水土压力计算模式,基坑侧壁重要性系数后依此说明: (1) 地面标高(m)：输入相对于 0.0 点标高； (2) 坑底标高(m)m 为单位的基坑实际挖土标高；(3) 桩顶部标高(m)：输入相对于 0.0 点桩墙顶部距离地表的标高；(4) 桩(墙)的嵌固深度(m)：...
